Рама — HITACHI EX5

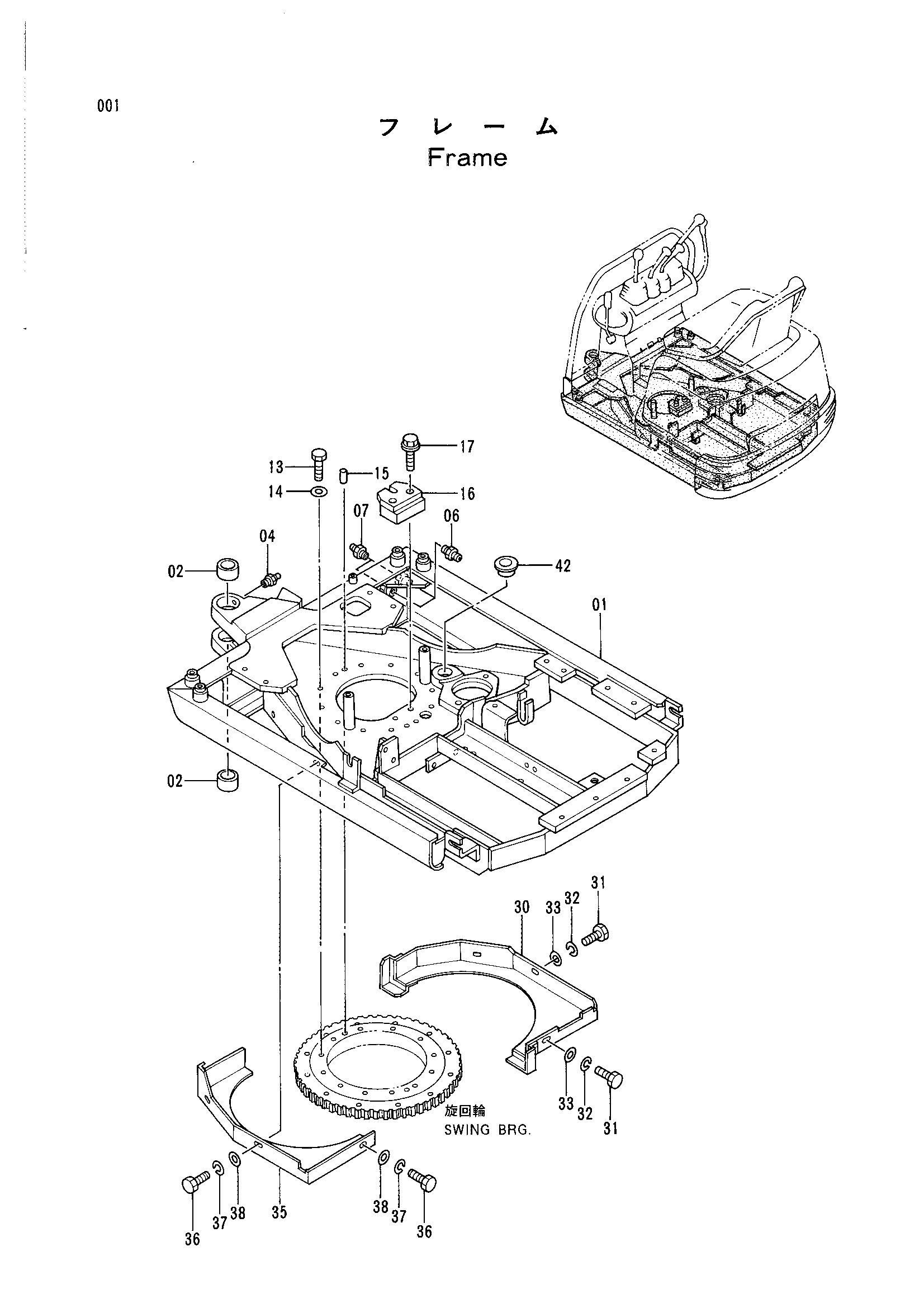

Заводская схема «Рама» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5003987 | Рама основной | 1 |
| 02 | 4277343 | Втулка | 2 |
| 04 | J75481 | Пресс-маслёнка | 2 |
| 06 | 4298744 | Адаптер | 2 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 13 | M210825 | Болт | 12 |
| 14 | A590108 | Плоская шайба | 12 |
| 15 | J401020 | Установочный штифт | 2 |
| 16 | 9738616 | Ограничитель | 1 |
| 17 | J011045 | Болт с шайбой | 2 |
| 30 | 7026224 | Крышка | 1 |
| 31 | J900812 | Болт | 3 |
| 32 | A590908 | Пружинная шайба | 3 |
| 33 | A590108 | Плоская шайба | 3 |
| 35 | 2034309 | Крышка | 1 |
| 36 | J900812 | Болт | 3 |
| 37 | A590908 | Пружинная шайба | 3 |
| 38 | A590108 | Плоская шайба | 3 |
| 42 | 4320731 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
