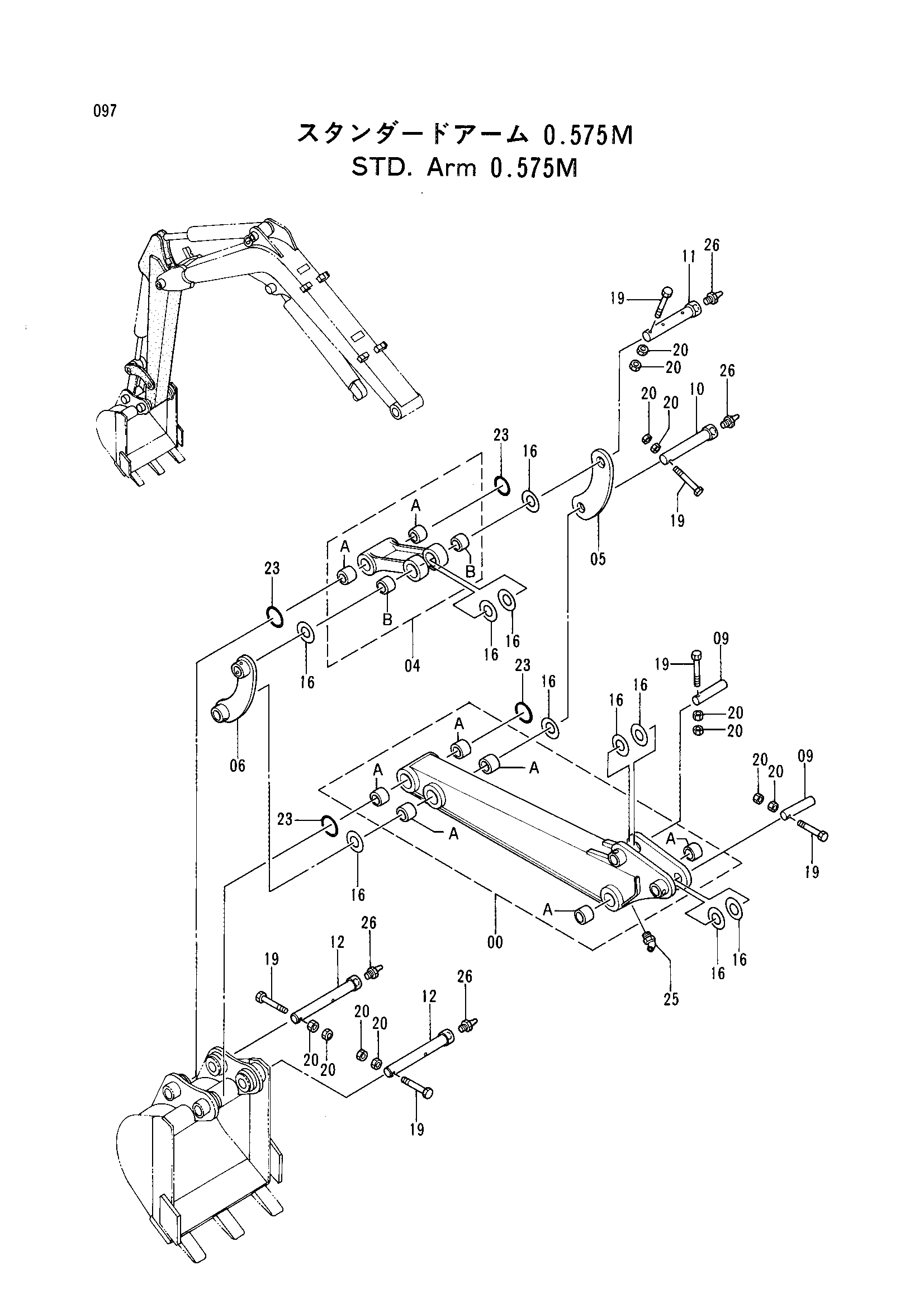

STD. рукоять 0.575M — HITACHI EX5
Заводская схема «STD. рукоять 0.575M» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054886 | Рукоять | 1 |
| 00A | 4313080 | Втулка | 6 |
| 04 | 8054887 | Тяга | 1 |
| 04A | 4313080 | Втулка | 2 |
| 04B | 4313081 | Втулка | 2 |
| 05 | 4303594 | Тяга | 1 |
| 06 | 8054327 | リンク | 1 |
| 09 | 4303589 | Палец | 2 |
| 10 | 4316291 | Палец | 1 |
| 11 | 4316292 | Палец | 1 |
| 12 | 4316290 | Палец | 2 |
| 16 | 4303592 | Регулировочная шайба | 10 |
| 19 | J900645 | Болт | 6 |
| 20 | M500605 | Гайка | 12 |
| 23 | 4303593 | Уплотнительное кольцо | 4 |
| 25 | J75581 | Пресс-маслёнка | 1 |
| 26 | J75481 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
