Крышка (1) — HITACHI EX5

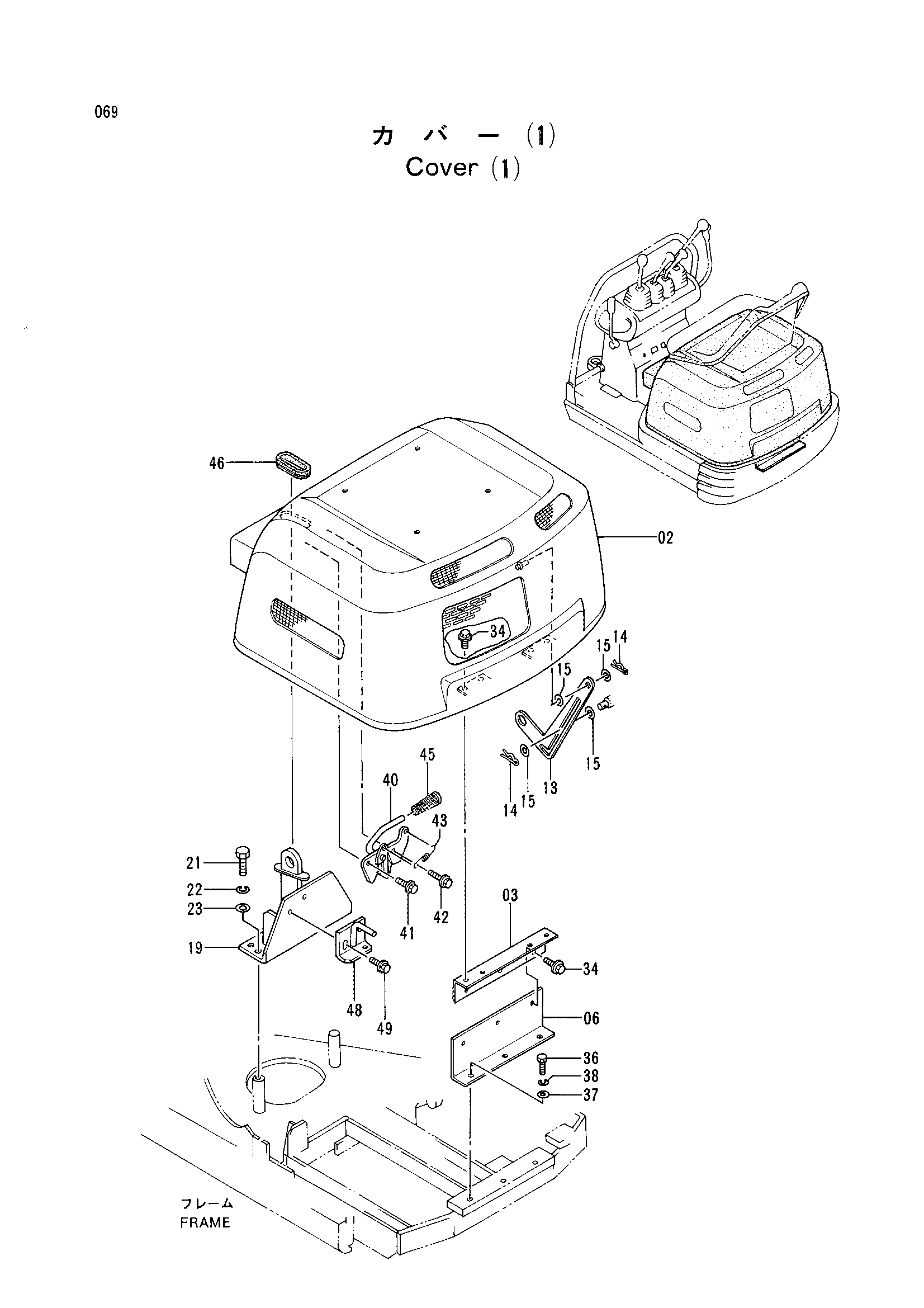

Заводская схема «Крышка (1)» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7027475 | Крышка двигатель | 1 |
| 03 | 8056960 | Кронштейн | 1 |
| 06 | 8056959 | Кронштейн | 1 |
| 13 | 3062151 | Стойка | 1 |
| 14 | 4022697 | Стопорный палец | 2 |
| 15 | 4303547 | Шайба | 4 |
| 19 | 7027525 | Кронштейн | 1 |
| 21 | J901230 | Болт | 2 |
| 22 | A590912 | Пружинная шайба | 2 |
| 23 | A590112 | Плоская шайба | 2 |
| 34 | J020820 | Болт с шайбой | 7 |
| 36 | J900814 | Болт | 3 |
| 37 | A590108 | Плоская шайба | 3 |
| 38 | A590908 | Пружинная шайба | 3 |
| 40 | 7027486 | Крюк | 1 |
| 41 | J010816 | Болт с шайбой | 1 |
| 42 | J010820 | Болт с шайбой | 1 |
| 43 | 4319226 | Пружина | 1 |
| 45 | 4280104 | Рукоятка | 1 |
| 46 | 4318699 | Резиновая втулка | 1 |
| 48 | 9739854 | Кронштейн | 1 |
| 49 | J020816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
