Рычаг управления (левый) — HITACHI EX5

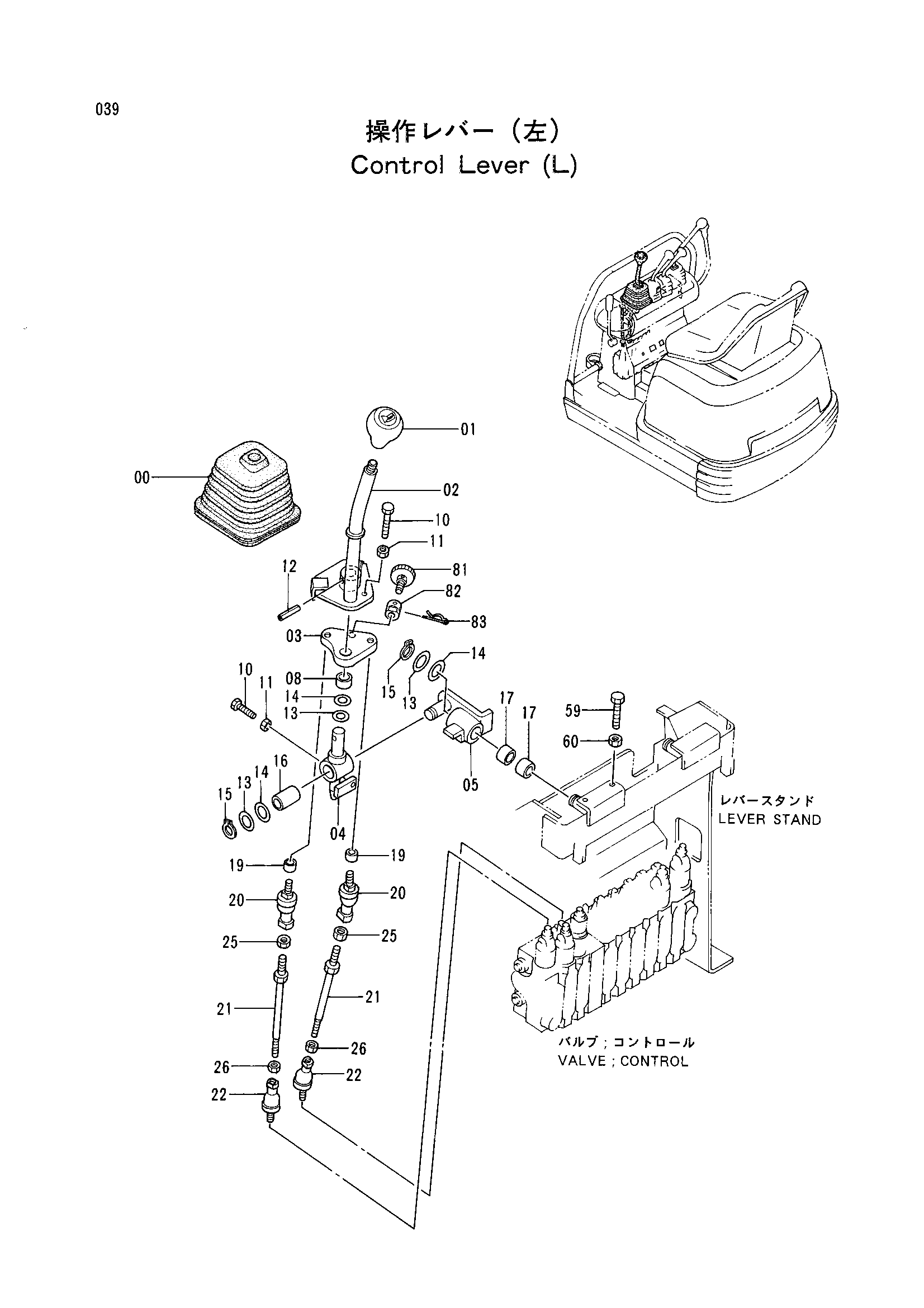

Заводская схема «Рычаг управления (левый)» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2033183 | Защитный чехол | 1 |
| 01 | 4293820 | Рукоятка | 1 |
| 02 | 8054805 | Рычаг L | 1 |
| 03 | 4304016 | Пластина быстрый | 1 |
| 04 | 8054807 | Палец блокировка(левый) | 1 |
| 05 | 8054806 | Рукоять L | 1 |
| 08 | 4309302 | Втулка | 1 |
| 10 | 4296152 | Болт | 2 |
| 11 | M500605 | Гайка | 2 |
| 12 | 967380 | Пружинный штифт | 1 |
| 13 | 4301181 | Регулировочная шайба 0.3 | 6 |
| 14 | 4289754 | Регулировочная шайба 0.5 | 3 |
| 15 | 991338 | Стопорное кольцо | 2 |
| 16 | 4303298 | Втулка | 1 |
| 17 | 4280301 | Втулка | 2 |
| 19 | 4303280 | Проставка | 2 |
| 20 | 4303296 | Шарнир | 2 |
| 21 | 9739593 | Шток | 2 |
| 22 | 4303297 | Соединение шарик(левый) | 2 |
| 25 | M500807 | Гайка | 2 |
| 26 | M580006 | Гайка (левый) | 2 |
| 59 | 4296152 | Болт | 2 |
| 60 | M500605 | Гайка | 2 |
| 81 | 4324344 | Винт | 1 |
| 82 | 4324345 | Втулка | 1 |
| 83 | 4022700 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
