Рычаг управления (правый) — HITACHI EX5

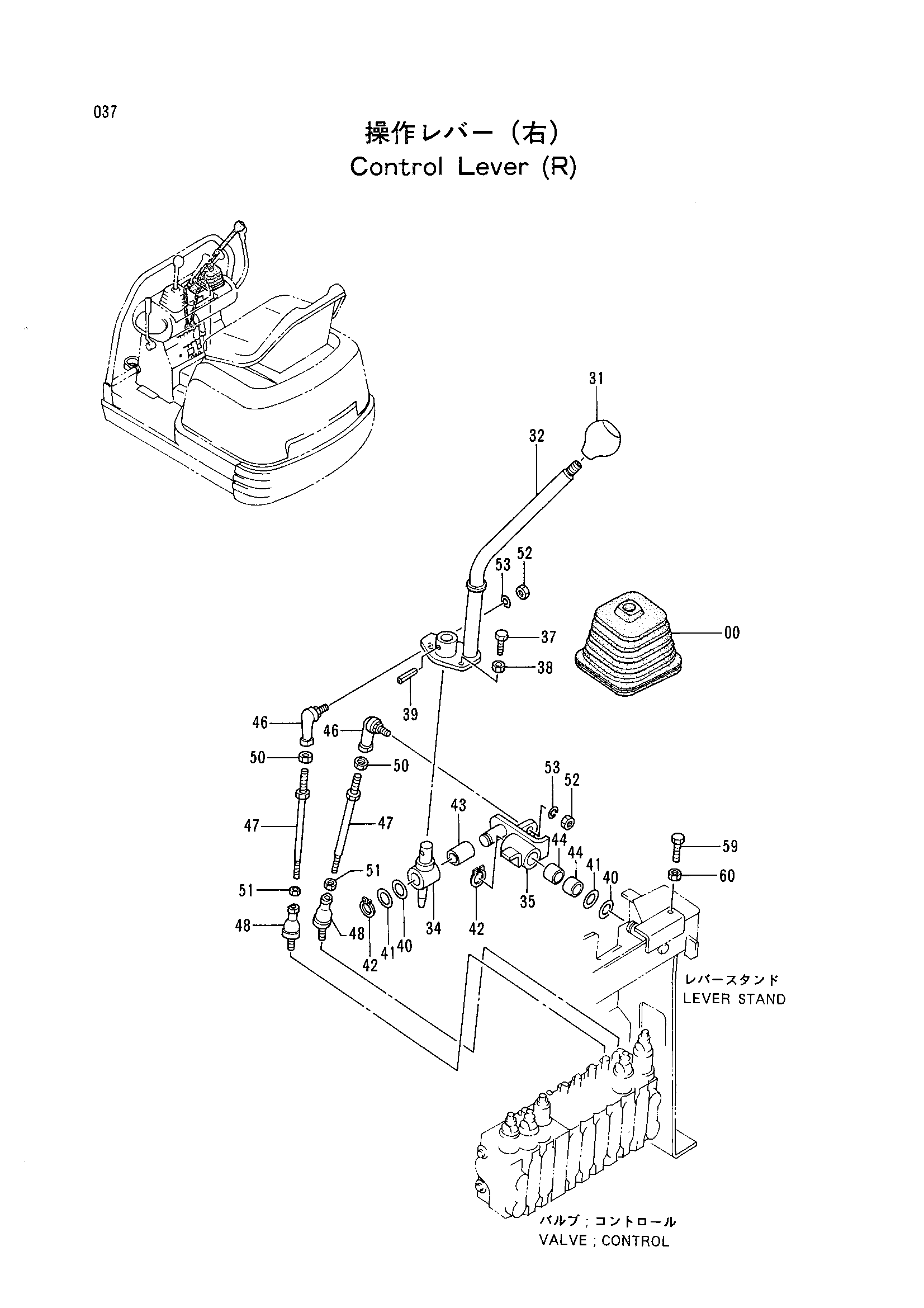

Заводская схема «Рычаг управления (правый)» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2033183 | Защитный чехол | 1 |
| 31 | 4117704 | Рукоятка | 1 |
| 32 | 8054802 | Рычаг R | 1 |
| 34 | 8054803 | Палец блокировка(правый) | 1 |
| 35 | 8054804 | Рукоять R | 1 |
| 37 | 4296152 | Болт | 2 |
| 38 | M500605 | Гайка | 2 |
| 39 | 967380 | Пружинный штифт | 1 |
| 40 | 4301181 | Регулировочная шайба 0.3 | 6 |
| 41 | 4289754 | Регулировочная шайба 0.5 | 3 |
| 42 | 991338 | Стопорное кольцо | 2 |
| 43 | 4303298 | Втулка | 1 |
| 44 | 4280301 | Втулка | 2 |
| 46 | 4287792 | Шарнир | 2 |
| 47 | 9739593 | Шток | 2 |
| 48 | 4303297 | Соединение шарик(левый) | 2 |
| 50 | M500807 | Гайка | 2 |
| 51 | M580006 | Гайка (левый) | 2 |
| 52 | M500807 | Гайка | 2 |
| 53 | A590908 | Пружинная шайба | 2 |
| 59 | 4296152 | Болт | 2 |
| 60 | M500605 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
