HD стрела 7.0M — HITACHI EX450MTH-5

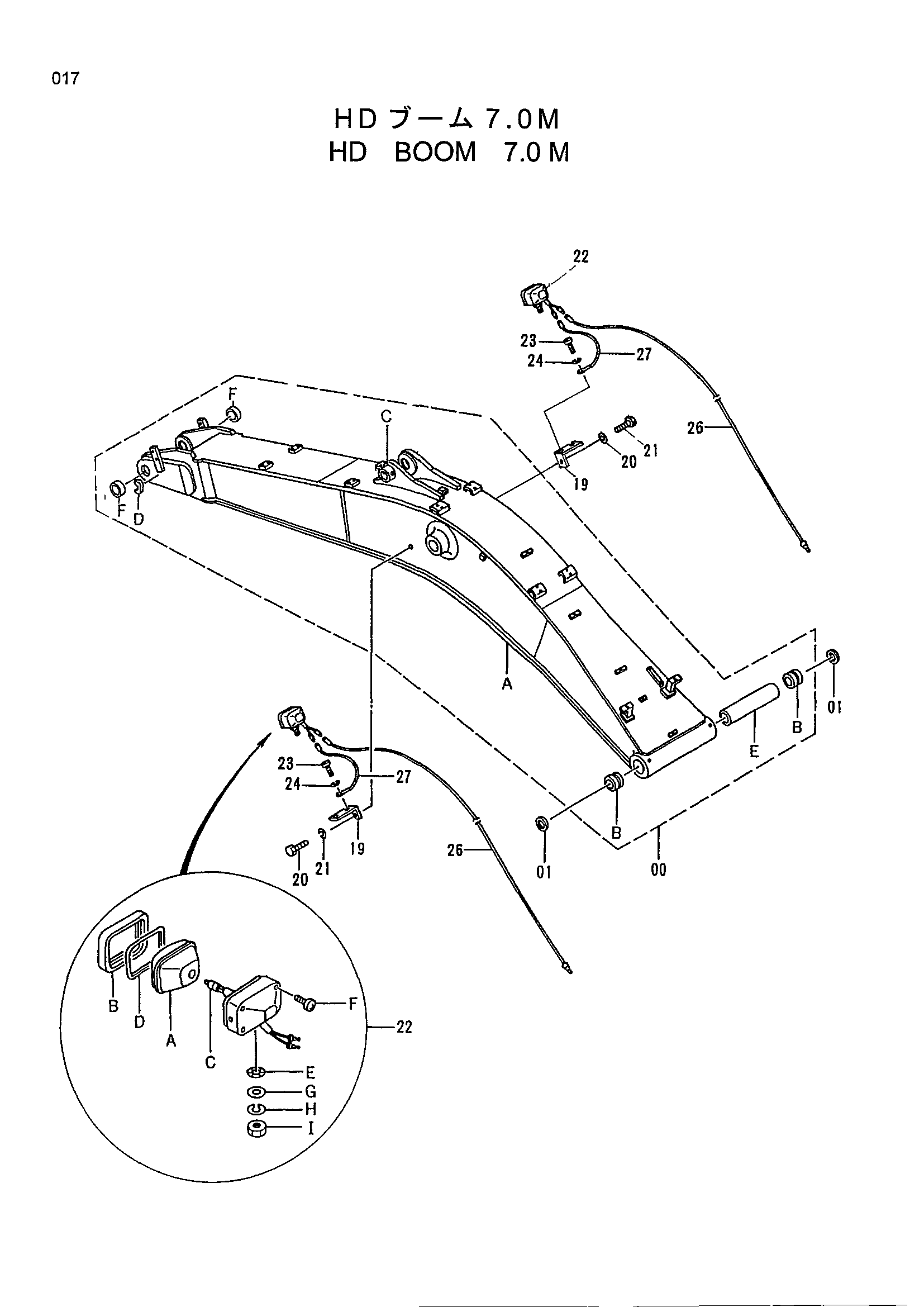

Заводская схема «HD стрела 7.0M» для HITACHI EX450MTH-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038591 | Стрела | 1 |
| 00A | 5007153 | Стрела | 1 |
| 00A1 | 4224632 | Седло винта | 1 |
| 00A2 | 434841 | Зажим WD | 6 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 4205110 | Ограничитель | 1 |
| 00D | 4299048 | Ограничитель | 1 |
| 00E | 4334120 | Проставка | 1 |
| 00F | 4439033 | Втулка | 2 |
| 01 | 4251752 | Пылезащитное уплотнение | 2 |
| 19 | 4224631 | Кронштейн | 2 |
| 20 | J901425 | Болт | 2 |
| 21 | A590914 | Пружинная шайба | 2 |
| 22 | 4336570 | Ланп головка | 2 |
| 22 | 4326800 | Ланп головка | 2 |
| 22A | 4326801 | Ленс блок | 1 |
| 22B | 4326802 | Рама | 1 |
| 22C | 4307025 | Лампа | 1 |
| 22D | 4326803 | Прокладка | 1 |
| 22E | 4307026 | Шайба | 1 |
| 22F | 4307027 | Винт | 1 |
| 22G | A590114 | Плоская шайба | 1 |
| 22H | A590914 | Пружинная шайба | 1 |
| 22I | J952014 | Гайка | 1 |
| 23 | M430610 | Винт | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 26 | 4271787 | Жгут проводов | 2 |
| 27 | 4271788 | Жгут проводов | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450MTH-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
