Трансмиссия (ход) — HITACHI EX450MTH-5

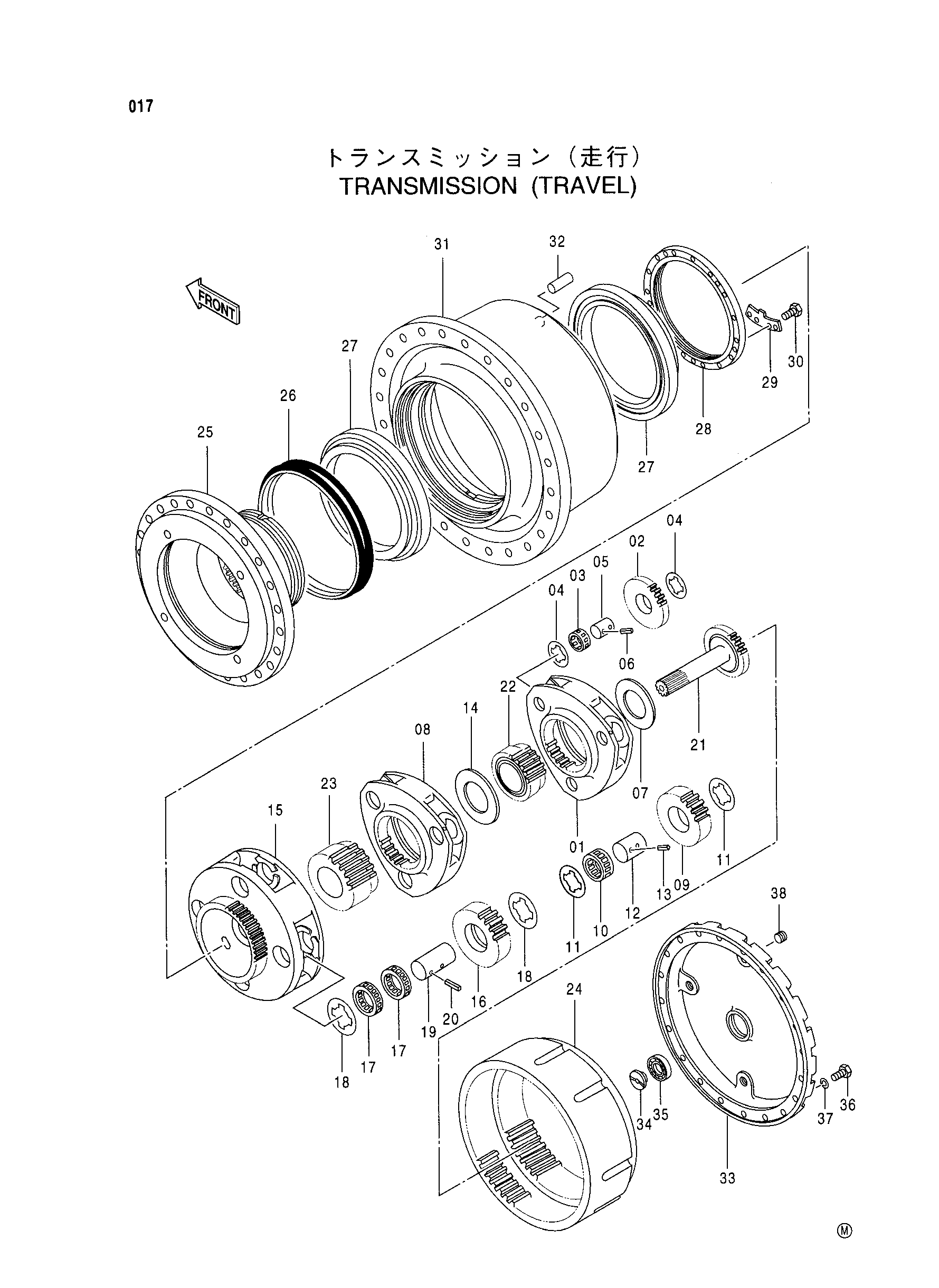

Заводская схема «Трансмиссия (ход)» для HITACHI EX450MTH-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9136624 | Трансмиссия (ход) | 2 | |
| 01 | 4353496 | Держатель | 1 |
| 02 | 4353497 | Планетарная шестерня | 3 |
| 03 | 4246786 | Игольчатый подшипник | 3 |
| 04 | 4353498 | Упорная шайба | 6 |
| 05 | 4353499 | Вал | 3 |
| 06 | 4105691 | Пружинный штифт | 3 |
| 07 | 4353500 | Шайба | 1 |
| 08 | 4353501 | Держатель | 1 |
| 09 | 4353502 | Планетарная шестерня | 3 |
| 10 | 4289648 | Игольчатый подшипник | 3 |
| 11 | 4353503 | Упорная шайба | 6 |
| 12 | 4353504 | Вал | 3 |
| 13 | 4144018 | Пружинный штифт | 3 |
| 14 | 4353505 | Шайба | 1 |
| 15 | 4353506 | Держатель | 1 |
| 16 | 4353507 | Планетарная шестерня | 4 |
| 17 | 4204106 | Игольчатый подшипник | 8 |
| 18 | 4353508 | Упорная шайба | 8 |
| 19 | 4353509 | Вал | 4 |
| 20 | 4144028 | Пружинный штифт | 4 |
| 21 | 4353510 | Шестерня привод | 1 |
| 22 | 4353511 | Солнечная шестерня | 1 |
| 23 | 4353512 | Солнечная шестерня | 1 |
| 24 | 4353513 | Коронная шестерня | 1 |
| 25 | 4353514 | Фланец | 1 |
| 26 | 4350347 | Комплект уплотнений | 1 |
| 27 | 4200411 | Роликовый подшипник | 2 |
| 28 | 4353515 | Гайка | 1 |
| 29 | 4353516 | Стопорная пластина | 1 |
| 30 | 4353517 | Болт | 2 |
| 31 | 4353518 | Корпус | 1 |
| 32 | 4353519 | Палец | 8 |
| 33 | 4353520 | Крышка | 1 |
| 34 | 4353521 | Буттон | 1 |
| 35 | 4274541 | Шариковый подшипник | 1 |
| 36 | M221440 | Болт | 20 |
| 37 | A590914 | Пружинная шайба | 20 |
| 38 | 94-2014 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450MTH-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
