HD рукоять 3.4M — HITACHI EX450MTH-5

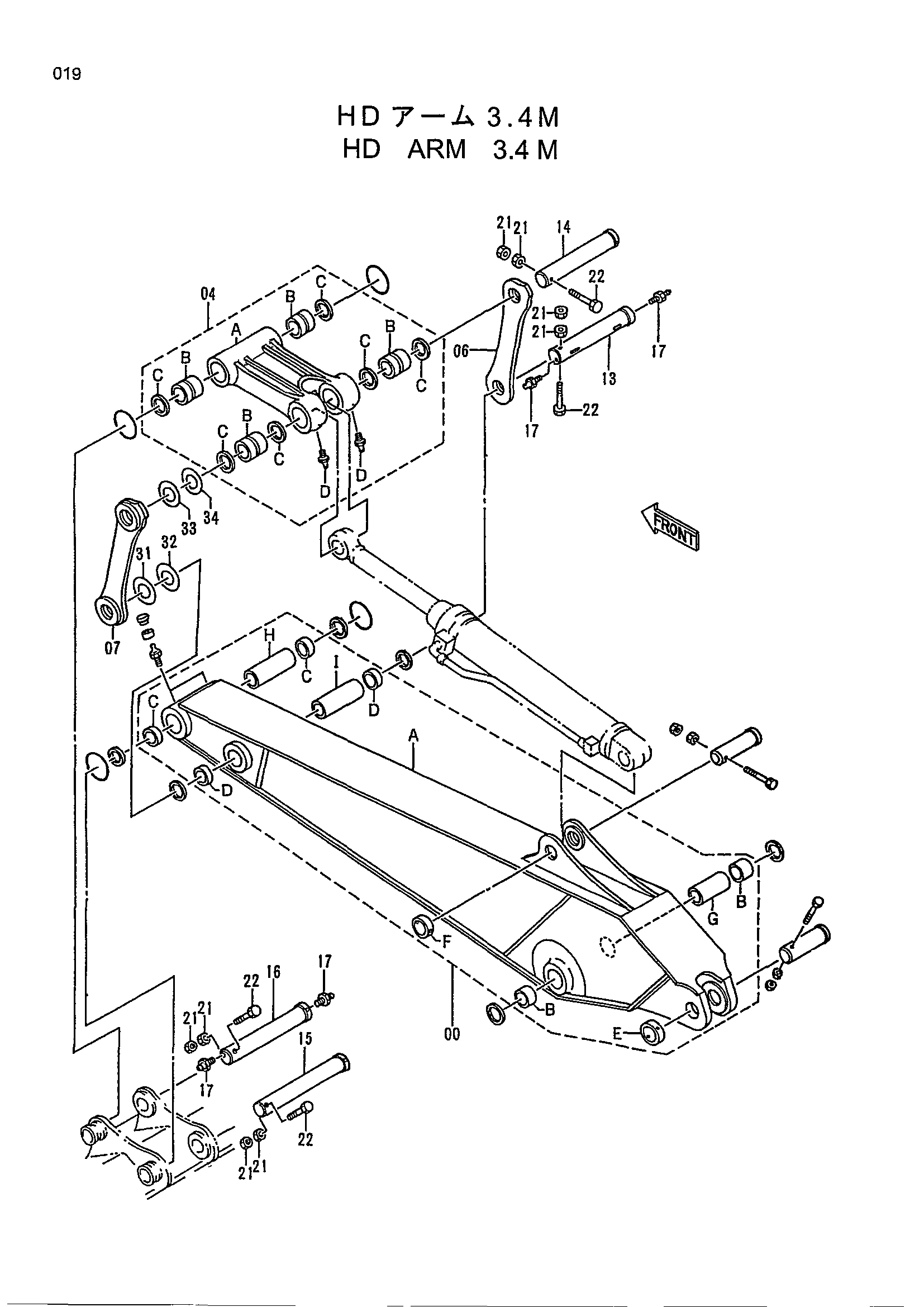

Заводская схема «HD рукоять 3.4M» для HITACHI EX450MTH-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038592 | Рукоять | 1 |
| 00A | 5007154 | Рукоять | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 3079233 | Втулка | 2 |
| 00D | 3026075 | Втулка | 2 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 00G | 4334122 | Проставка | 1 |
| 00H | 4334123 | Проставка | 1 |
| 00I | 4334124 | Проставка | 1 |
| 04A | 7038549 | Тяга | 1 |
| 04B | 3060476 | Втулка | 4 |
| 04C | 4083972 | Пылезащитное уплотнение | 6 |
| 04D | J75481 | Пресс-маслёнка | 2 |
| 06 | 3089548 | Тяга | 1 |
| 07 | 8080474 | Тяга | 1 |
| 13 | 3055219 | Палец | 1 |
| 14 | 3084263 | Палец | 1 |
| 15 | 3079232 | Палец | 1 |
| 16 | 3089728 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 21 | J951020 | Гайка | 8 |
| 22 | 4276312 | Болт | 4 |
| 31 | 4134370 | Регулировочная шайба 1.0 | 1 |
| 32 | 4134371 | Регулировочная шайба 1.6 | 1 |
| 33 | 4134372 | Регулировочная шайба 1.0 | 1 |
| 34 | 4134373 | Регулировочная шайба 1.6 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450MTH-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
