Скальный ковш 2.0 <JIS94> — HITACHI EX450MTH-5

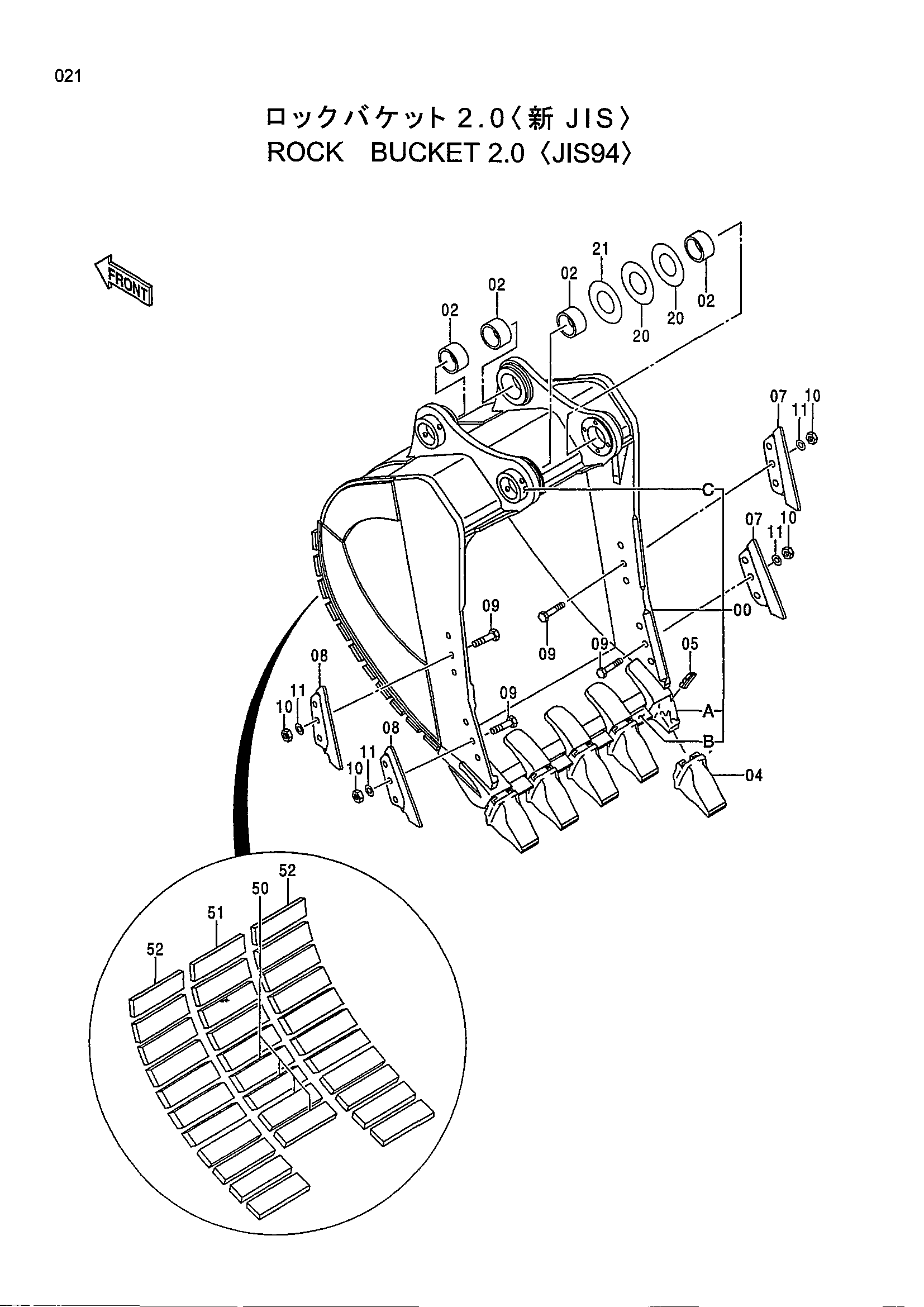

Заводская схема «Скальный ковш 2.0 <JIS94>» для HITACHI EX450MTH-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9191226 | Ковш скальный в сборе | 1 | |
| 00 | 5007178 | Ковш | 1 |
| 00A | 4350767 | Адаптер зуба | 5 |
| 00B | 4209167 | Кожух | 4 |
| 00C | 4271095 | Ограничитель | 2 |
| 02 | 4205109 | Втулка | 4 |
| 04 | 4350780 | Коронка зуба | 5 |
| 05 | 4350782 | Палец скальный | 5 |
| 07 | 4435856 | Кожух | 2 |
| 08 | 4435857 | Кожух | 2 |
| 09 | 4218740 | Болт башмак | 12 |
| 10 | J953027 | Гайка | 12 |
| 11 | 4085857 | Шайба | 12 |
| 20 | 4264609 | Регулировочная шайба 1.0 | 2 |
| 21 | 4264610 | Регулировочная шайба 1.6 | 1 |
| 50 | 4462818 | Пластина =640mm= | 4 |
| 51 | 4462819 | Пластина =600mm= | 5 |
| 52 | 4462820 | Пластина =310mm= | 22 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450MTH-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
