Ход трубопроводы (1) — HITACHI EX450MTH-5

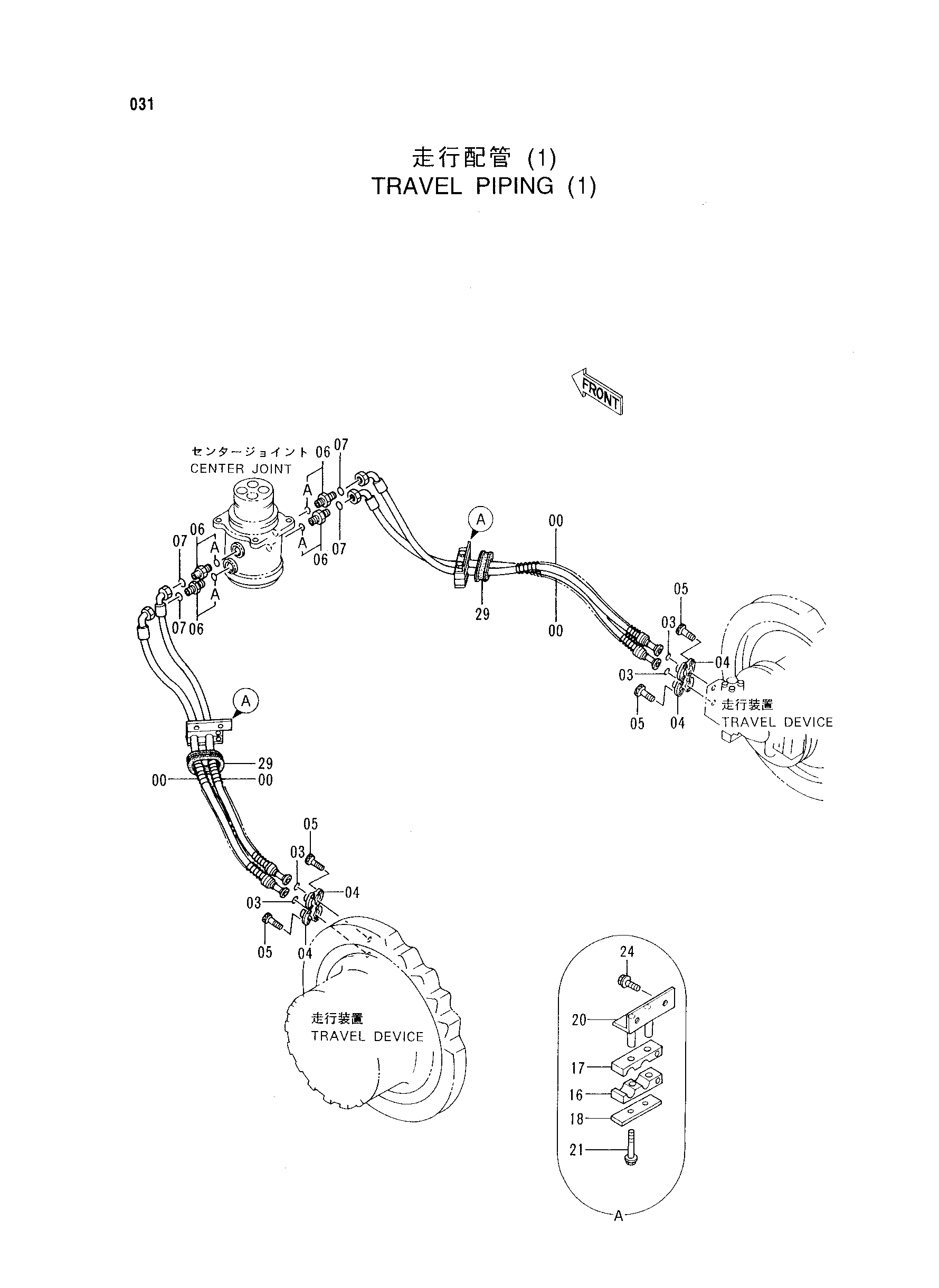

Заводская схема «Ход трубопроводы (1)» для HITACHI EX450MTH-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4266423 | Шланг | 4 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | M341240 | Болт с внутренним шестигранником | 16 |
| 06 | 4189535 | Адаптер | 4 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 16 | 4339413 | Хомут шланга | 2 |
| 17 | 4267673 | Хомут шланга | 2 |
| 18 | 4268908 | Пластина | 2 |
| 20 | 8061456 | Кронштейн | 2 |
| 21 | J011200 | Болт с шайбой | 4 |
| 24 | J031230 | Болт с шайбой | 4 |
| 29 | 4343768 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450MTH-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
