Кабина (со встроенной защитой оператора) — HITACHI EX450H-5

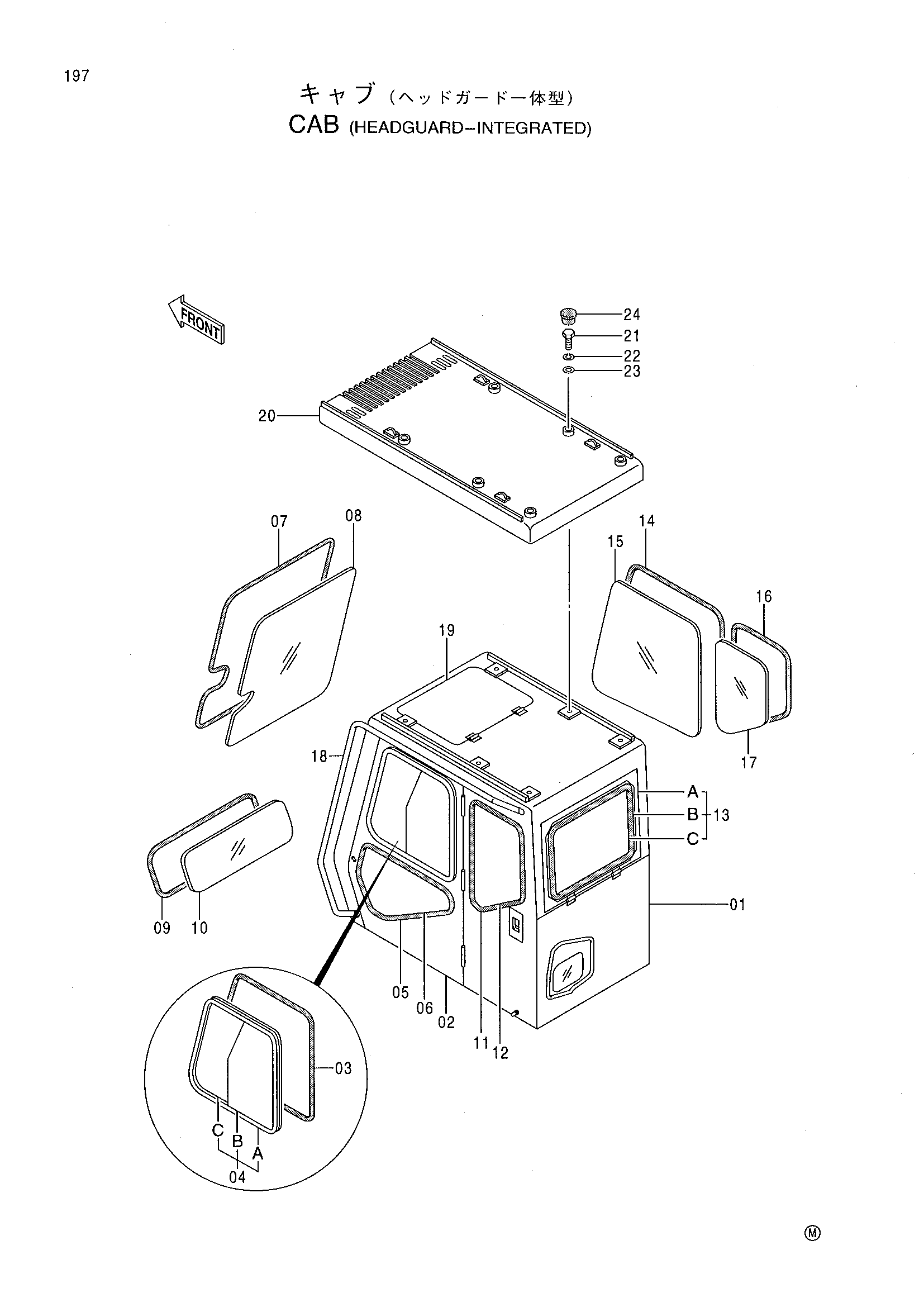

Заводская схема «Кабина (со встроенной защитой оператора)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-19 | 4386112 | Кабина в сборе | 1 |
| 02 | 4387917 | Дверь | 1 |
| 03 | 4387940 | Резиновая прокладка | 1 |
| 04 | 4387941 | Окно в сборе | 1 |
| 04A | 4387942 | Рама | 1 |
| 04B | 4387944 | Стекло | 1 |
| 04C | 4387945 | Стекло | 1 |
| 05 | 4387921 | Резиновый Z | 1 |
| 06 | 4387920 | Стекло | 1 |
| 07 | 4387931 | Резиновый Z | 1 |
| 08 | 4387932 | Стекло | 1 |
| 09 | 4387935 | Резиновый Z | 1 |
| 10 | 4387933 | Стекло | 1 |
| 11 | 4387925 | Резиновый H | 1 |
| 12 | 4387922 | Стекло | 1 |
| 13 | 4390477 | Окно в сборе | 1 |
| 13A | 4390478 | Рама | 1 |
| 13B | 4390479 | Резиновый H | 1 |
| 13C | 4390480 | Стекло | 1 |
| 14 | 4387926 | Резиновый Z | 1 |
| 15 | 4387927 | Стекло | 1 |
| 16 | 4387930 | Резиновый H | 1 |
| 17 | 4387928 | Стекло | 1 |
| 18 | 4387916 | Поручень | 1 |
| 19 | 4387946 | Крышка | 1 |
| 20 | 4339205 | Защитный кожух | 1 |
| 21 | J901660 | Болт | 6 |
| 22 | A590916 | Пружинная шайба | 6 |
| 23 | A590116 | Плоская шайба | 6 |
| 24 | 4387591 | Резиновая прокладка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
