Напорные трубопроводы — HITACHI EX450H-5

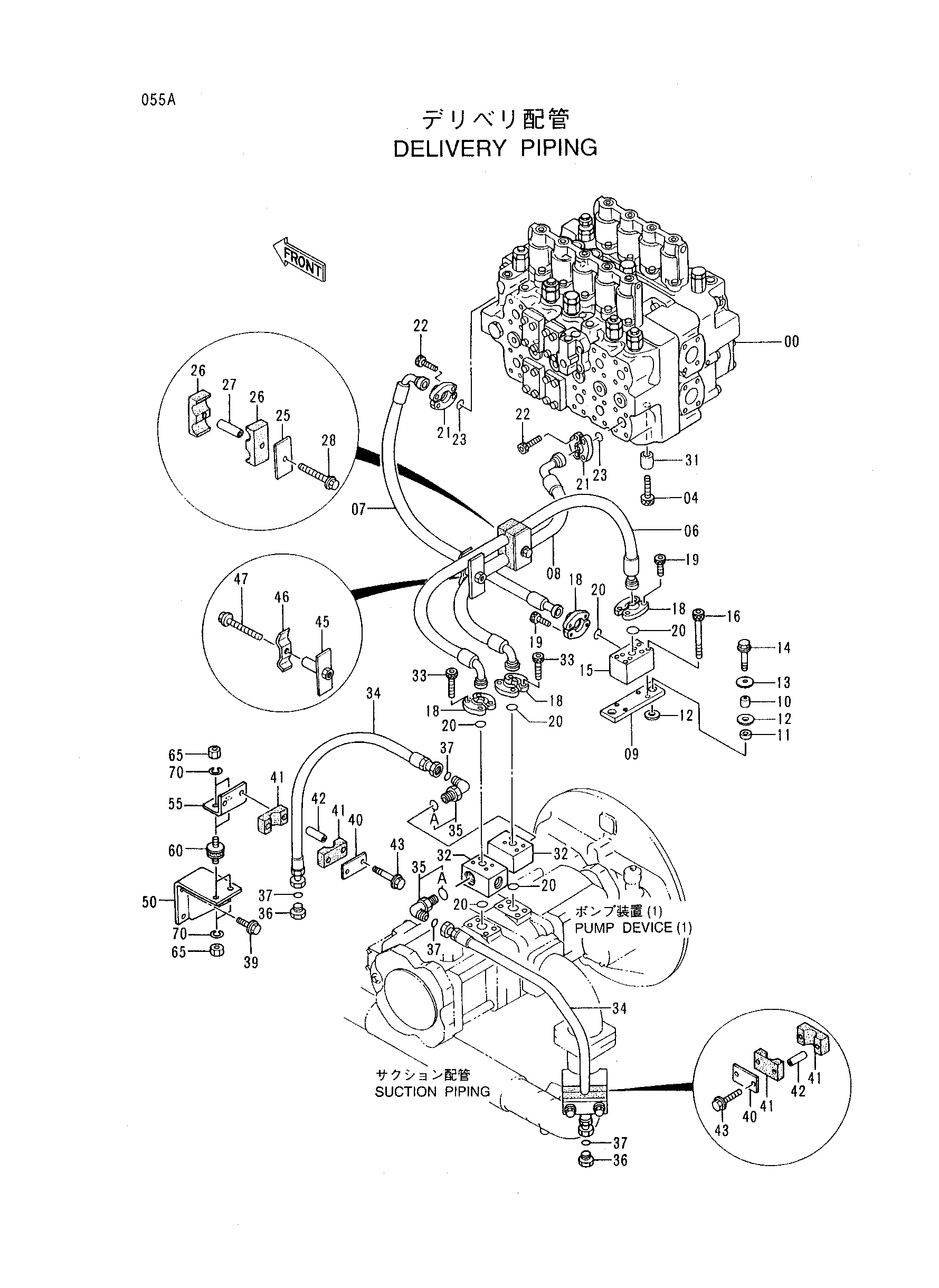

Заводская схема «Напорные трубопроводы» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4382771	Гидрораспределитель	1
04	M342000	Болт с внутренним шестигранником	4
06	4193859	Шланг	1
07	4320250	Шланг	1
08	4342263	Шланг	1
09	4307413	Кронштейн	1
10	4235677	Проставка	2
11	4247139	Резиновая прокладка	2
12	4247140	Резиновая прокладка	4
13	4235678	Пластина	2
14	J011260	Болт с шайбой	2
15	3063293	Блок	1
16	M341290	Болт с внутренним шестигранником	4
18	4085560	Разъёмный фланец	8
19	M341240	Болт с внутренним шестигранником	8
20	966993	Уплотнительное кольцо	6
21	4089703	Разъёмный фланец	4
22	M341445	Болт с внутренним шестигранником	8
23	4508805	Уплотнительное кольцо	2
25	4224002	Пластина	1
26	4205615	Хомут шланга	2
27	4205614	Проставка	1
28	J011290	Болт с шайбой	1
31	4354513	Проставка	4
32	2040045	Блок	2
33	M341211	Болт с внутренним шестигранником	8
34	4286812	Шланг	2
35	4198799	Угловой штуцер	2
35A	4506429	Уплотнительное кольцо	1
36	4210056	Пробка	2
37	4187328	Уплотнительное кольцо	4
39	J011225	Болт с шайбой	4
40	4341803	Пластина	2
41	4349621	Хомут шланга	4
42	4349648	Проставка	4
43	J011200	Болт с шайбой	4
45	9744089 замена: 9736782	Хомут	1
45	9744089	Хомут	1
45	9736782	Хомут	1
45	9736782	Хомут	1
46	4202103	Хомут	1
47	J011265	Болт с шайбой	1
50	8067690	Кронштейн	1
55	9747606	Кронштейн	1
60	4354592	Резиновая прокладка	2
65	J950010	Гайка	4
70	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
