Электрооборудование (6) — HITACHI EX450H-5

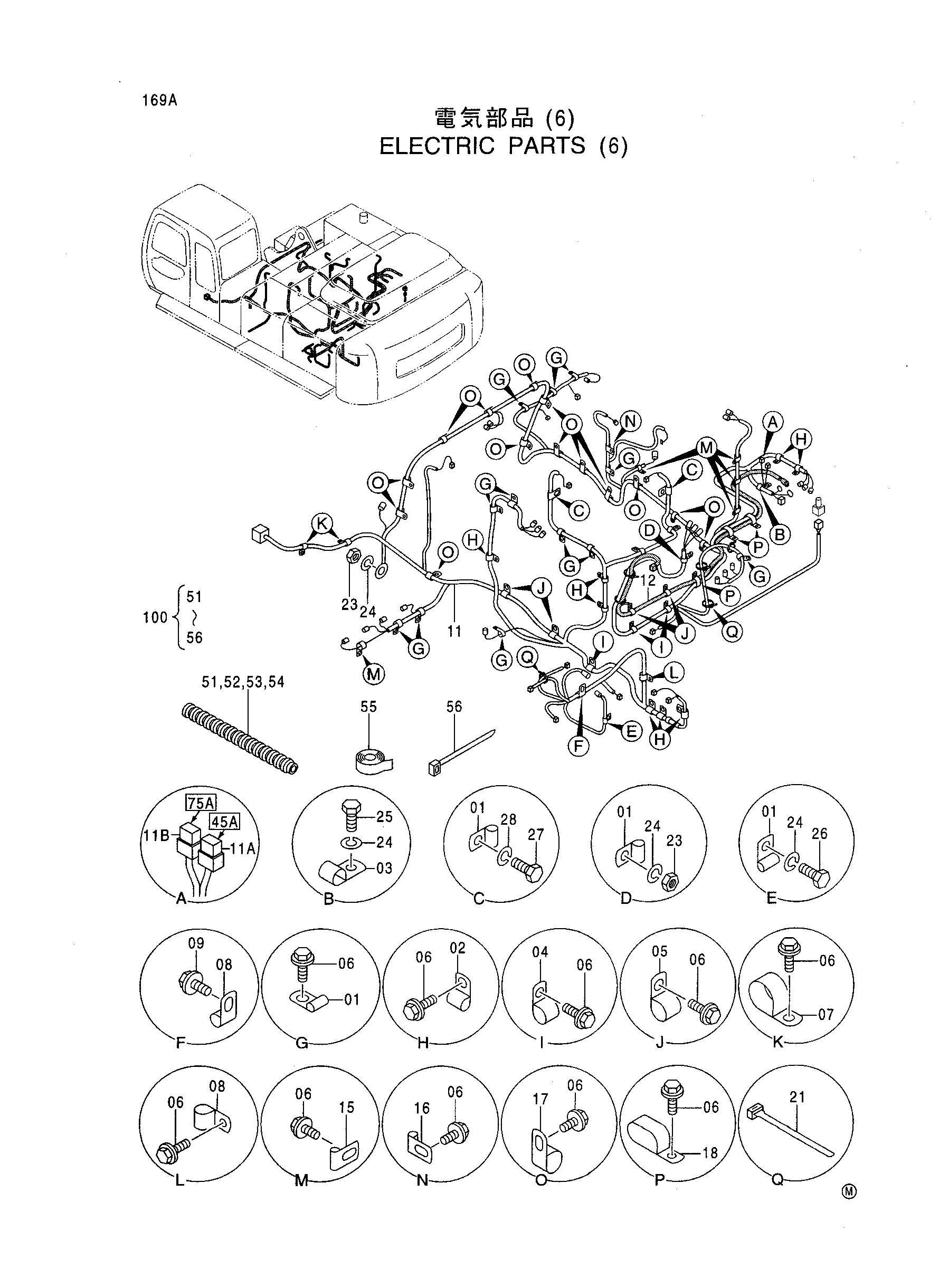

Заводская схема «Электрооборудование (6)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190261 | Зажим 10.0 | 18 |
| 02 | 4190275 | Зажим 14.0 | 10 |
| 03 | 4190273 | Зажим 18.0 | 1 |
| 05 | 4190263 | Зажим 25.0 | 5 |
| 06 | J011022 | Болт с шайбой | 55 |
| 07 | 4190291 | Зажим 40.0 | 2 |
| 08 | 4190253 | Зажим 16.0 | 2 |
| 09 | J011225 | Болт с шайбой | 1 |
| 11 | 0002694 | Жгут проводов | 1 |
| 11 | 0002694 | Жгут проводов | 1 |
| 11 | 0002694 | Жгут проводов | 1 |
| 11 | 0002694 | Жгут проводов | 1 |
| 11 | 0002694 | Жгут проводов | 1 |
| 11 | 0003435 | Жгут проводов | 1 |
| 11 | 0003435 | Жгут проводов | 1 |
| 11 | 0003435 | Жгут проводов | 1 |
| 11 | 0003435 | Жгут проводов | 1 |
| 11 | 0003435 | Жгут проводов | 1 |
| 11A | 4315323 | Фусибле-линк | 1 |
| 11B | 4315324 | Фусибле-линк | 1 |
| 12 | 4295913 | Жгут проводов | 1 |
| 15 | 4190276 | Зажим 6.0 | 5 |
| 16 | 4190271 | Зажим 8.0 | 1 |
| 17 | 4192035 | Зажим 28.0 | 14 |
| 18 | 4192034 | Зажим 25.0X2 | 3 |
| 21 | 4055312 | Ленточный зажим | 10 |
| 23 | J950010 | Гайка | 2 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | J901020 | Болт | 1 |
| 26 | J901014 | Болт | 1 |
| 27 | J901220 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 51 | 4425860 | Трубка(7) | 1 |
| 52 | 4425861 | Трубка(10) | 1 |
| 53 | 4425862 | Трубка(13) | 1 |
| 54 | 4425863 | Трубка(19) | 1 |
| 55 | 4425864 | Лента | 1 |
| 56 | 4289708 | Зажим | 10 |
| 100 | 4425865 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
