Блок цилиндров — HITACHI EX450H-5

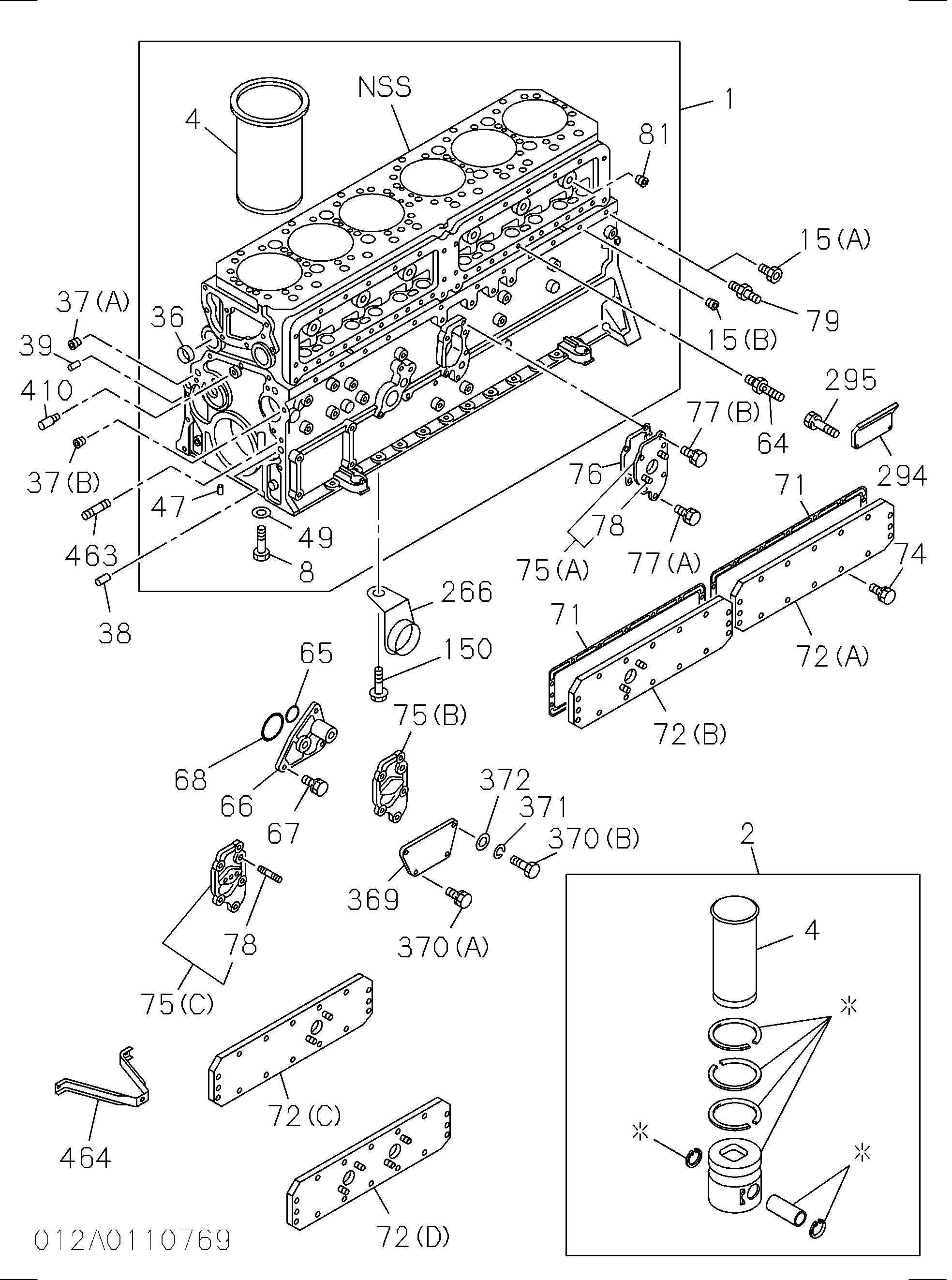

Заводская схема «Блок цилиндров» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1112104210 | Блок в сборе гидроцилиндр | 1 |
| 2 | 1878115940 | Линер комплект ENG гидроцилиндр | 6 |
| 2 | 1878115950 | Линер комплект ENG гидроцилиндр | 6 |
| 4 | 1112612880 | Линер C/BL | 6 |
| 4 | 1112612890 | Линер C/BL | 6 |
| 8 | 9098042170 | Болт подшипник колпачок | 4 |
| 8 | 9098042180 | Болт подшипник колпачок | 10 |
| 11 | 9095714180 | Прокладка конн TO C/BL | 1 |
| 15(B) | 1096050500 | Пробка масляный галлерй | 13 |
| 27 | 1096605680 | Ниппель масляный галлерй | 1 |
| 27 | 1096605680 | Ниппель масляный галлерй | 1 |
| 28 | 9112192140 | Крышка масляный порт | 1 |
| 29 | 1096234500 | Прокладка крышка, масляный порт | 1 |
| 30(A) | 9081508160 | Палец гидроцилиндр HD прокладка сеттинг | 2 |
| 30(B) | 9112290112 | Палец гидроцилиндр HD прокладка сеттинг | 4 |
| 31 | 1096050190 | Пробка масляный галлерй | 4 |
| 32 | 9081508160 | Палец впрыск насос кронштейн | 2 |
| 34 | 9131600602 | Клапан масляный предохранительный | 1 |
| 35 | 1096230590 | Прокладка предохранительный клапан | 1 |
| 36 | 1096000051 | Чашка сеалинг, водяной джаккет | 4 |
| 37(A) | 1096050250 | Пробка масляный галлерй | 2 |
| 37(A) | 1096090141 | Пробка масляный галлерй | 1 |
| 37(B) | 1096050560 | Пробка масляный галлерй | 2 |
| 38 | 9081512220 | Палец картер привода ГРМ | 2 |
| 39 | 1112290130 | Довел холостой ход шестерня спиндле | 1 |
| 47 | 9081508160 | Палец подшипник колпачок | 14 |
| 49 | 9098519150 | Шайба подшипник колпачок | 14 |
| 56 | 1133421111 | JET масляный, поршень охлаждение | 3 |
| 56 | 1133421121 | JET масляный, поршень охлаждение | 3 |
| 57 | 0208008200 | Болт масляный JET | 6 |
| 58 | 9041108200 | Шпилька оилинг JET | 6 |
| 59 | 9091104080 | Гайка оилинг JET | 6 |
| 64 | 1096601041 | Разъём турбокомпрессор масляный подающий | 1 |
| 65 | 1096234500 | Прокладка всасывание | 1 |
| 66 | 1133412040 | Разъём партиал фильтр | 1 |
| 67 | 0501510250 | Болт разъём | 3 |
| 68 | 1096235410 | Прокладка обратный | 1 |
| 71 | 1112920310 | Прокладка крышка TO C/BL | 2 |
| 72(A) | 1112910340 | Крышка таппет кхамбер | 1 |
| 72(B) | 1112910351 | Крышка таппет кхамбер | 1 |
| 74 | 0500408220 | Болт крышка TO C/BL | 29 |
| 74 | 0500408250 | Болт крышка TO C/BL | 3 |
| 75(C) | 1112191210 | Крышка C/BL, масляный насос | 1 |
| 76 | 1131140110 | Прокладка крышка TO C/BL | 1 |
| 77(A) | 0500510350 | Болт крышка TO C/BL | 3 |
| 77(B) | 0500510400 | Болт крышка TO C/BL | 1 |
| 78 | 9041108300 | Шпилька крышка масляный насос | 2 |
| 79 | 1096603591 | Ниппель масляный подающий, турбокомпрессор | 1 |
| 81 | 9098640501 | Пробка водяной джаккет | 6 |
| 82 | 9044114420 | Шпилька маховик корпус | 1 |
| 83 | 9081514280 | Палец маховик корпус | 2 |
| 84 | 9092013710 | Пробка кулачок подшипник | 1 |
| 137 | 1096800260 | Кокк дренажный, водяной | 1 |
| 162(A) | 9099147010 | Шланг водяной дренажный, C/BL | 1 |
| 242 | 0500408200 | Болт крышка, масляный порт | 2 |
| 277 | 9091505140 | Шайба LK, кронштейн | 2 |
| 279 | 0238014250 | Болт кронштейн, ENG ограничитель | 2 |
| 281 | 1197890170 | Кронштейн трос, ENG ограничитель | 1 |
| 337(A) | 1096300860 | Прокладка пробка | 1 |
| 337(B) | 1096300850 | Прокладка пробка | 1 |
| 410 | 9133420020 | JET масляный, тиминг шестерня | 1 |
| 458(A) | 1096040670 | Пробка разъём | 1 |
| 458(B) | 8941526130 | Пробка разъём | 1 |
| 463 | 9098311610 | Шпилька картер привода ГРМ | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
