Гусеничная цепь 600G — HITACHI EX450H-5

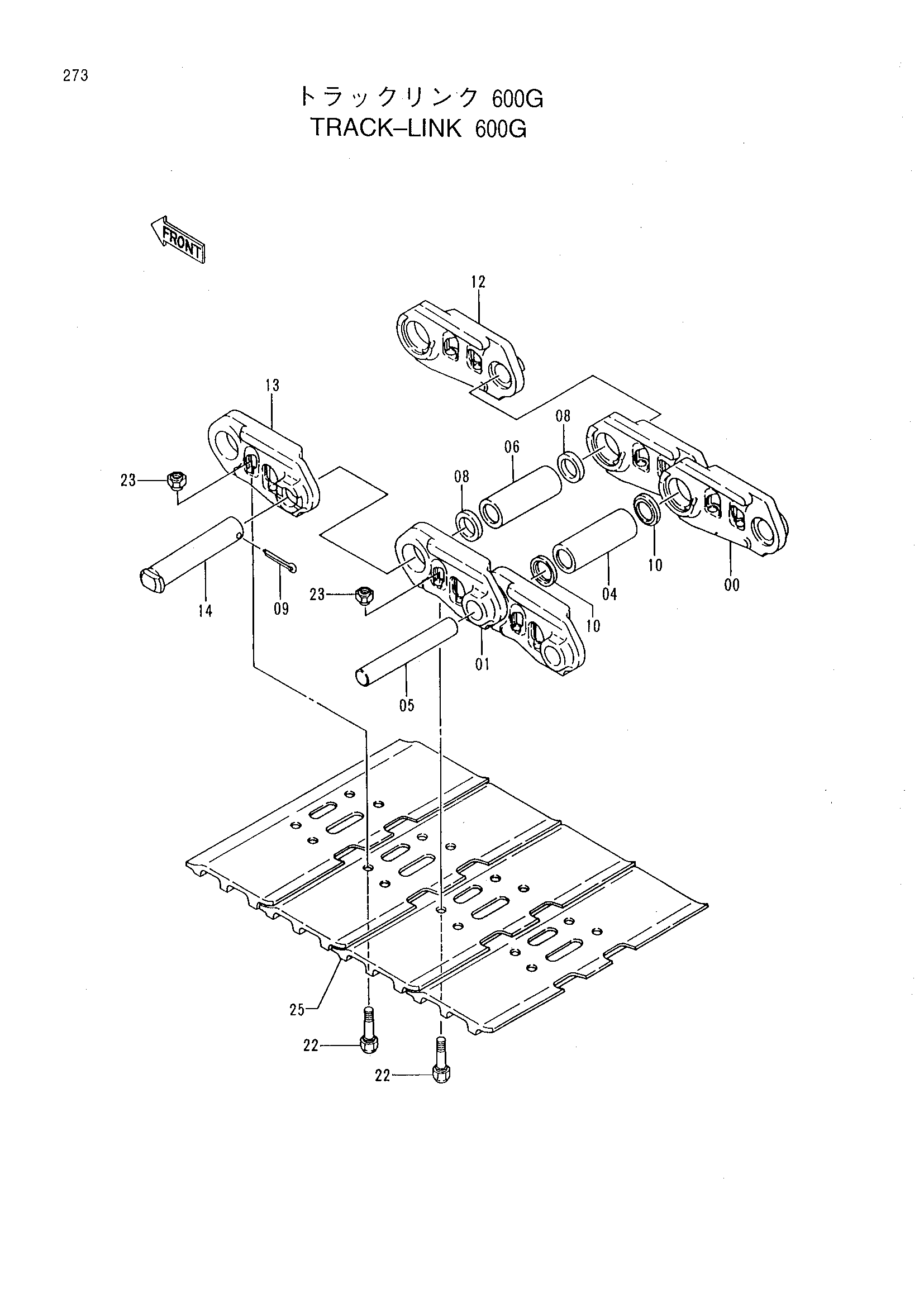

Заводская схема «Гусеничная цепь 600G» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9133226 | Гусеничная цепь в сборе | 2 | |
| 00-14 | 9133225 | Гусеничная цепь в сборе | 1 |
| 00 | 4328027 | Гусеничная цепь | 48 |
| 01 | 4328028 | Гусеничная цепь | 48 |
| 04 | 4328031 | Втулка гусеница | 48 |
| 05 | 4155607 | Палец | 48 |
| 06 | 4207487 | Соединительная втулка | 1 |
| 08 | 4328032 | Втулка | 2 |
| 09 | A761080 | Шплинт | 1 |
| 10 | 4232908 | Уплотнение | 96 |
| 12 | 4342893 | Гусеничная цепь M | 1 |
| 13 | 4342894 | Гусеничная цепь M | 1 |
| 14 | 4342895 | Соединительный палец | 1 |
| 22 | 4328034 | Болт башмак | 196 |
| 23 | 4328035 | Гайка | 196 |
| 25 | 4342898 | Башмак | 49 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
