Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX450H-5

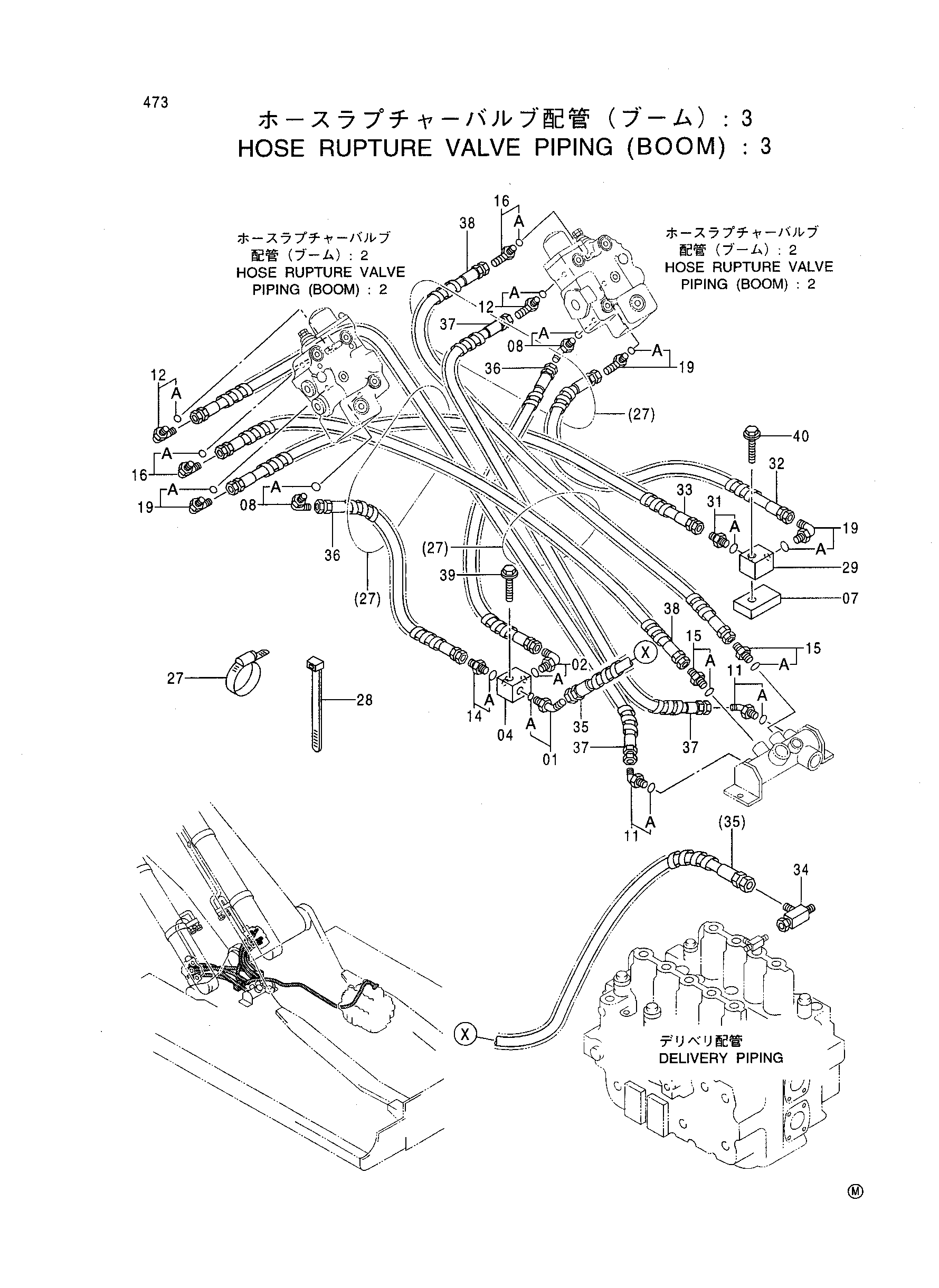

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190244 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4251601 | Блок | 1 |
| 07 | 4251845 | Седло винта | 1 |
| 08 | 4154671 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190244 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4210361 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4154672 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4154670 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4351923 | Хомут шланга | 3 |
| 28 | 4121859 | Ленточный зажим | 5 |
| 29 | 4335378 | Блок | 1 |
| 31 | 4200465 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4322515 | Шланг | 1 |
| 33 | 4322516 | Шланг | 1 |
| 34 | 4246672 | Соединительный штуцер | 1 |
| 35 | 4356491 | Шланг | 1 |
| 36 | 4322512 | Шланг | 2 |
| 37 | 4322514 | Шланг | 2 |
| 38 | 4322513 | Шланг | 2 |
| 39 | J011265 | Болт с шайбой | 1 |
| 40 | J011260 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
