Погрузчик основные гидролинии (2) — HITACHI EX450H-5

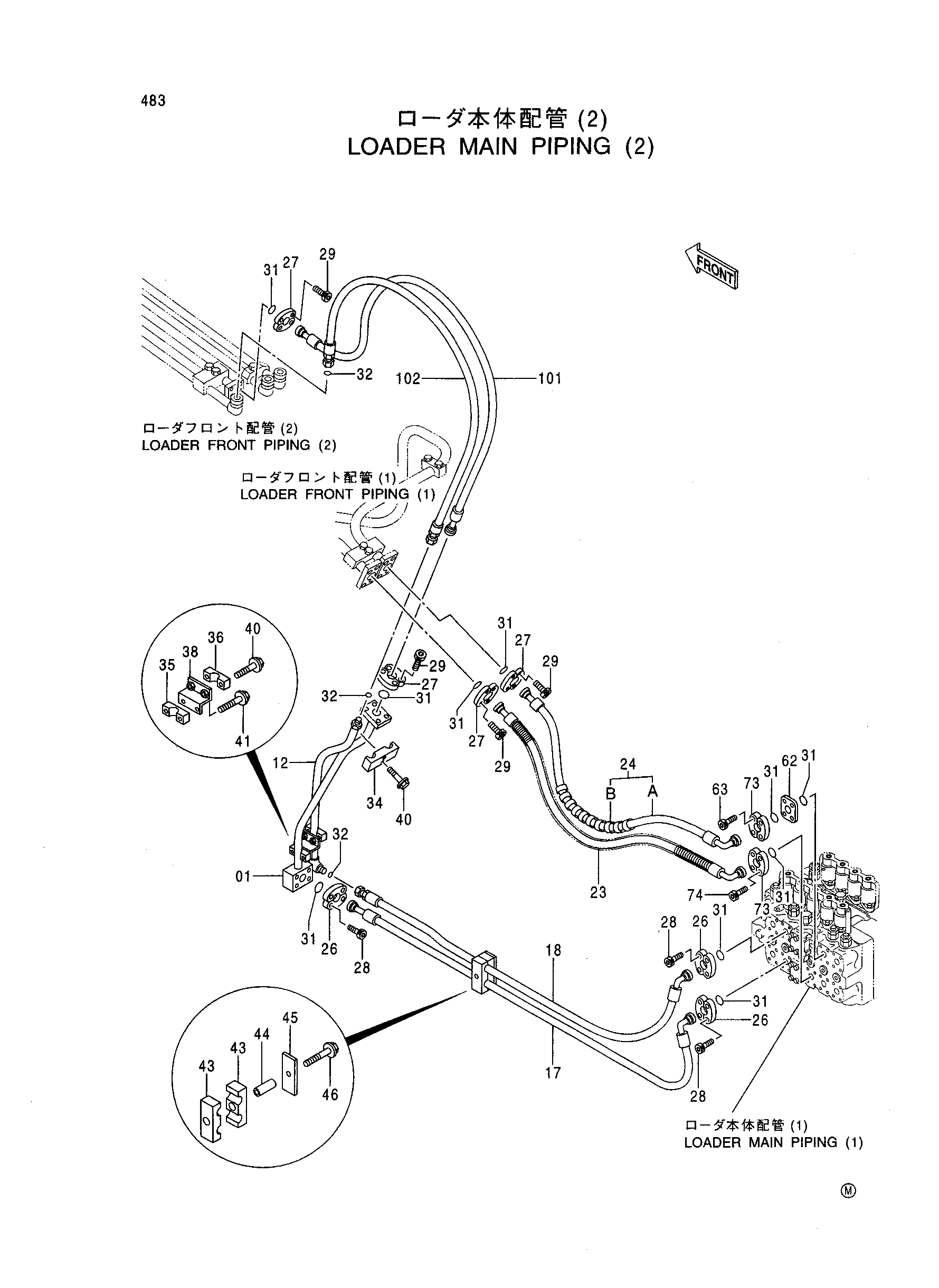

Заводская схема «Погрузчик основные гидролинии (2)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8062518 | Трубка | 1 |
| 12 | 8062543 | Трубка | 1 |
| 17 | 4352989 | Шланг | 1 |
| 18 | 4356817 | Шланг | 1 |
| 23 | 4351195 | Шланг | 1 |
| 24 | 9141294 | Шланг | 1 |
| 24A | 4351191 | Шланг | 1 |
| 24B | 4044420 | Защитный кожух | 1 |
| 26 | 4089703 | Разъёмный фланец | 6 |
| 27 | 4154614 | Разъёмный фланец | 6 |
| 28 | M341445 | Болт с внутренним шестигранником | 12 |
| 29 | M341236 | Болт с внутренним шестигранником | 12 |
| 31 | 4508805 | Уплотнительное кольцо | 10 |
| 32 | 4187328 | Уплотнительное кольцо | 3 |
| 34 | 4249565 | Хомут трубки | 1 |
| 35 | 4334364 | Хомут трубки | 1 |
| 36 | 4334363 | Хомут трубки | 1 |
| 38 | 9744502 | Кронштейн | 1 |
| 40 | J011275 | Болт с шайбой | 4 |
| 41 | J011280 | Болт с шайбой | 2 |
| 43 | 4350517 | Хомут шланга | 2 |
| 44 | 4215879 | Проставка | 1 |
| 45 | 4215880 | Пластина | 1 |
| 46 | J011290 | Болт с шайбой | 1 |
| 62 | 4348295 | Фланец | 1 |
| 63 | M341456 | Болт с внутренним шестигранником | 4 |
| 73 | 4089703 | Разъёмный фланец | 4 |
| 74 | M341445 | Болт с внутренним шестигранником | 4 |
| 101 | 4259803 | Шланг | 1 |
| 102 | 4259804 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
