Двигатель отопитель (2) — HITACHI EX450H-5

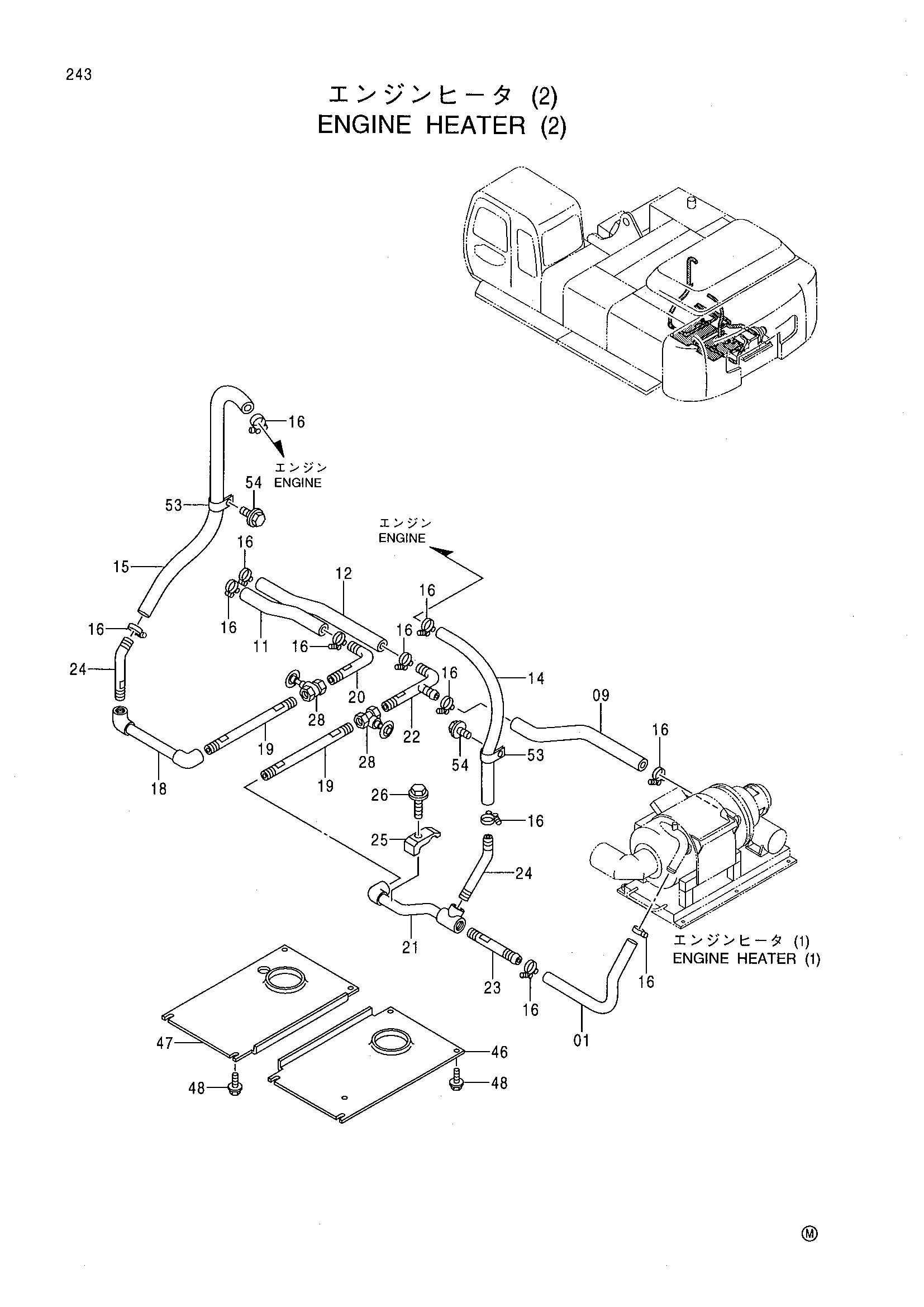

Заводская схема «Двигатель отопитель (2)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4404550 | Водяной шланг | 1 |
| 09 | 4404552 | Водяной шланг | 1 |
| 11 | 4404681 | Резиновый шланг | 1 |
| 12 | 4404682 | Резиновый шланг | 1 |
| 14 | 4405215 | Резиновый шланг | 1 |
| 15 | 4405216 | Резиновый шланг | 1 |
| 16 | 4309597 | Хомут шланга | 12 |
| 18 | 9750788 | Трубка водяной | 1 |
| 19 | 4404743 | Трубка водяной | 2 |
| 20 | 9750760 | Трубка водяной | 1 |
| 21 | 8073021 | Трубка водяной | 1 |
| 22 | 9750761 | Трубка водяной | 1 |
| 23 | 8061086 | Трубка | 1 |
| 24 | 9750790 | Трубка водяной | 2 |
| 25 | 4053598 | Хомут трубки | 6 |
| 26 | J011260 | Болт с шайбой | 6 |
| 28 | 4177416 | Запорный клапан | 2 |
| 46 | 3083008 | Крышка | 1 |
| 47 | 3083009 | Крышка | 1 |
| 48 | J031240 | Болт с шайбой | 8 |
| 53 | 4193848 | Зажим | 2 |
| 54 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
