Лубликате трубопроводы (удлинённый рукоять) — HITACHI EX450H-5

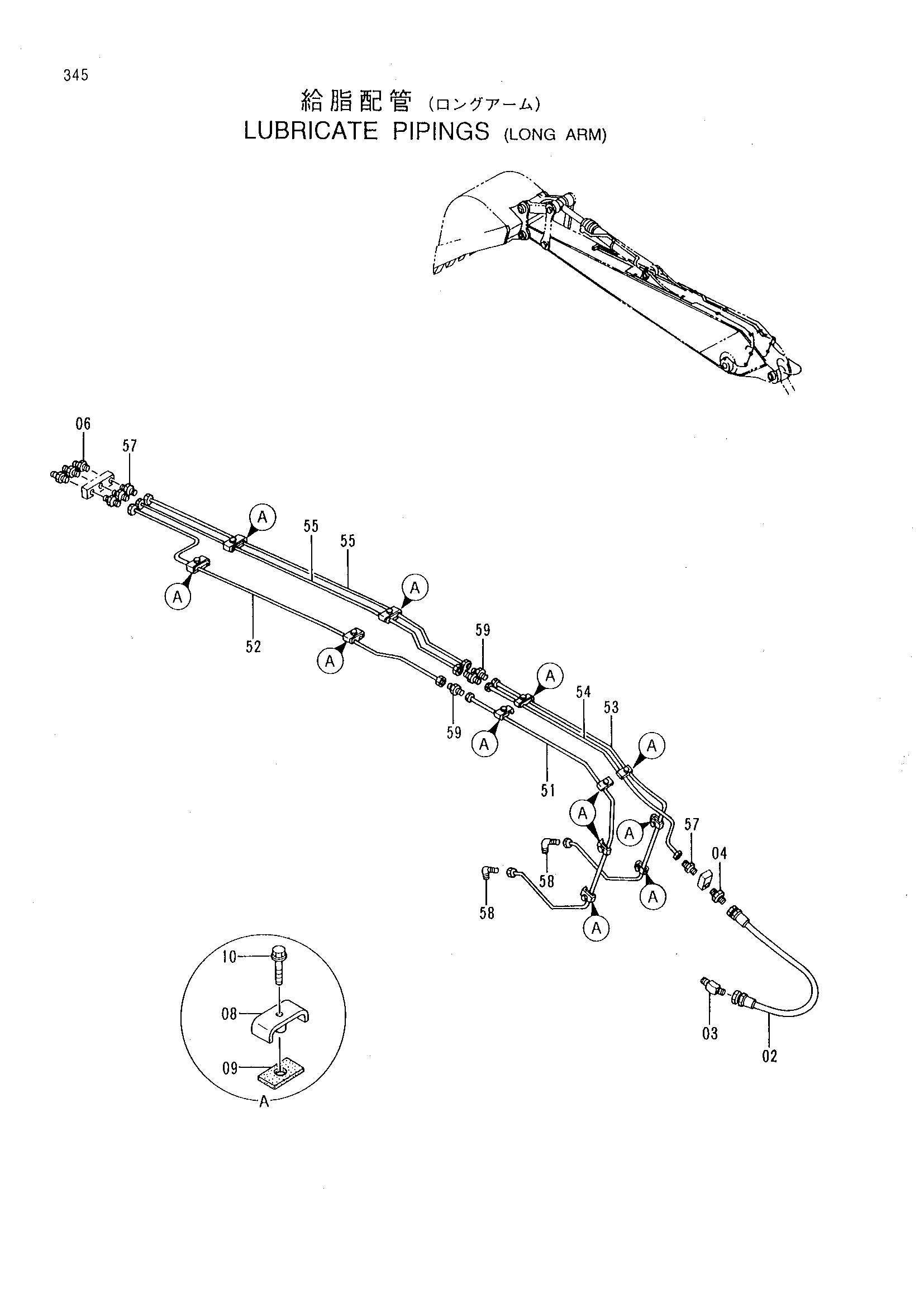

Заводская схема «Лубликате трубопроводы (удлинённый рукоять)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4157948 | Шланг | 1 |
| 03 | 94-1501 | Угловой штуцер | 1 |
| 04 | 94-1301 | Адаптер | 1 |
| 06 | J75482 | Пресс-маслёнка | 3 |
| 08 | 9736422 | Хомут | 12 |
| 09 | 4269657 | Резиновая прокладка | 12 |
| 10 | J011030 | Болт с шайбой | 12 |
| 51 | 3071657 | Трубка | 1 |
| 52 | 3071658 | Трубка | 1 |
| 53 | 3071659 | Трубка | 1 |
| 54 | 4345528 | Трубка | 1 |
| 55 | 3071660 | Трубка | 2 |
| 57 | 4130169 | Штуцер трубки | 4 |
| 58 | 4130175 | Штуцер трубки | 2 |
| 59 | 4130192 | Штуцер трубки | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
