Пилотные гидролинии (снятие устройство) — HITACHI EX450H-5

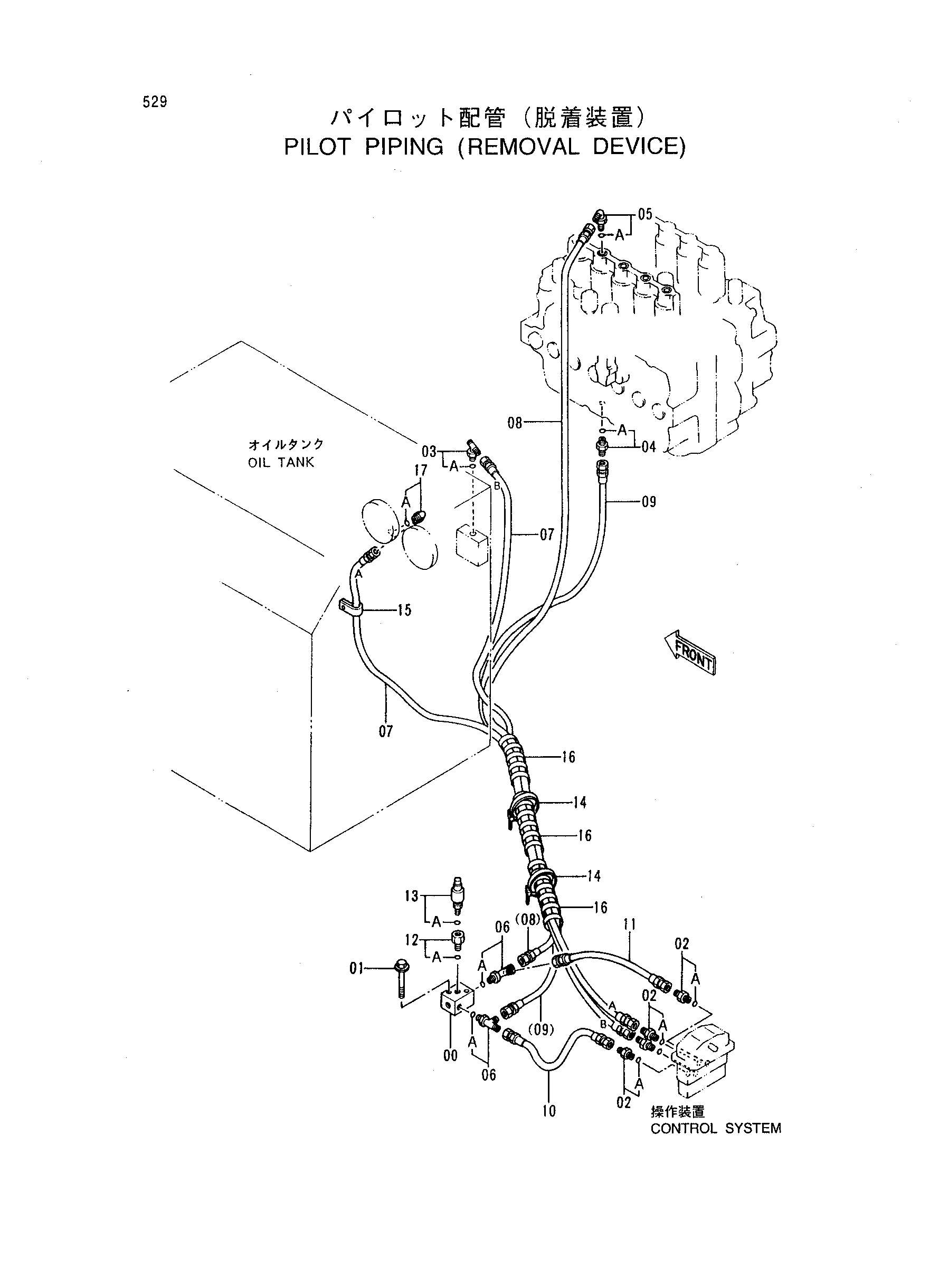

Заводская схема «Пилотные гидролинии (снятие устройство)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195759 | Челночный клапан | 1 |
| 01 | J011055 | Болт с шайбой | 2 |
| 02 | 4200467 | Адаптер | 4 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4226388 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4207300 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4258889 | Шланг | 2 |
| 08 | 4305130 | Шланг | 1 |
| 09 | 4234397 | Шланг | 1 |
| 10 | 4290170 | Шланг | 1 |
| 11 | 4218085 | Шланг | 1 |
| 12 | 4339737 | Переходник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4254563 | Выключатель давление | 1 |
| 13A | 4113154 | Уплотнительное кольцо | 1 |
| 14 | 4055312 | Ленточный зажим | 2 |
| 15 | 4190273 | Зажим | 1 |
| 16 | 4044420 | Защитный кожух | 3 |
| 17 | 4241385 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
