Гидроцилиндр ковша (правый) <погрузчик> — HITACHI EX450H-5

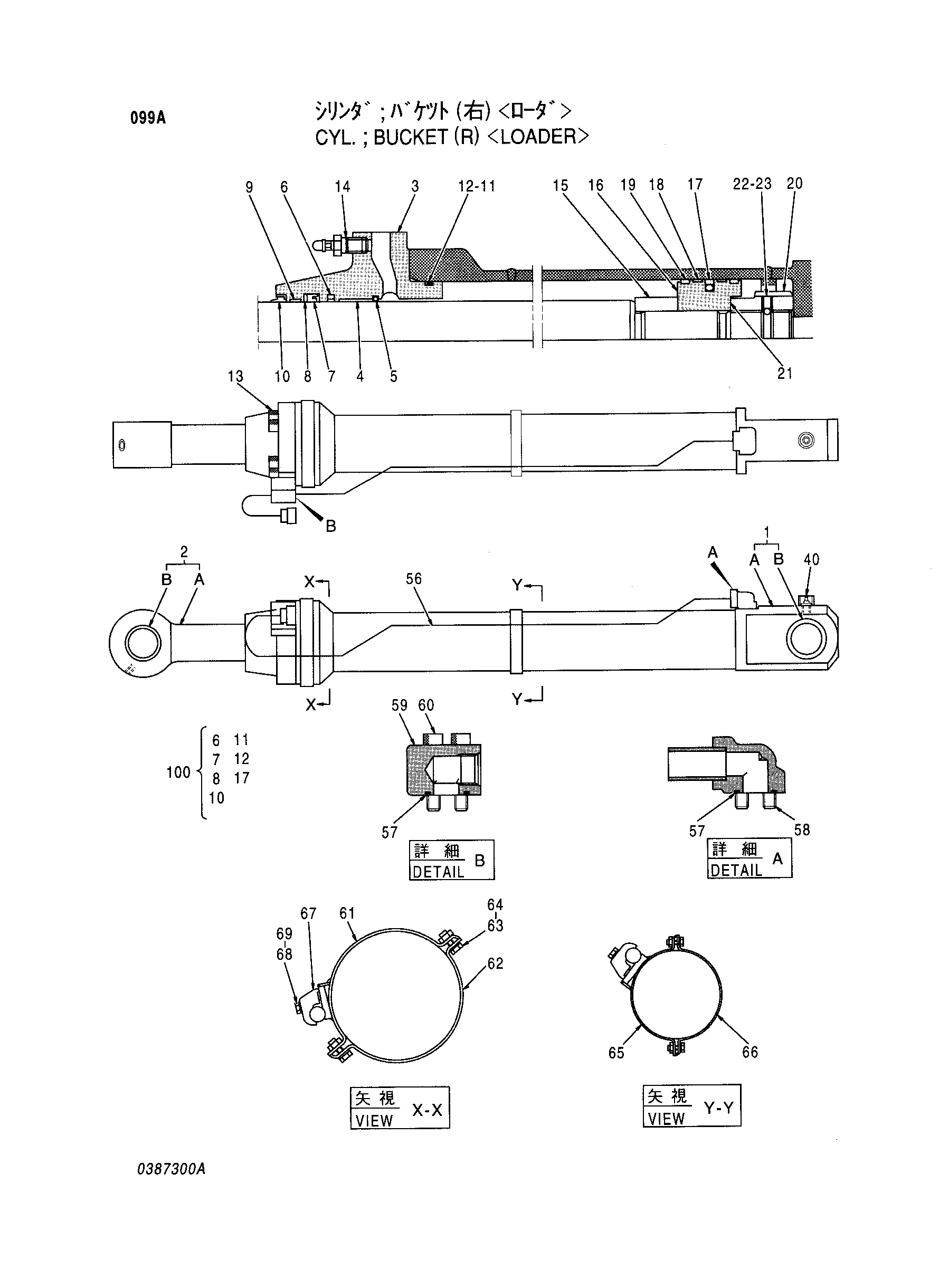

Заводская схема «Гидроцилиндр ковша (правый) <погрузчик>» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4219780 | Гидроцилиндр ковша | 1 | |
| 1-40 | 4258811 | Гидроцилиндр ковша | |
| 1 | 4256052 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0352723 | Втулка пальца | 1 |
| 2 | 4256053 | Шток поршня в сборе | 1 |
| 2B | 0387101 | Втулка пальца | 1 |
| 3 | 0387301 | Головка гидроцилиндра | 1 |
| 4 | 0352704 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0352705 | Уплотнительное кольцо | 1 |
| 7 | 0352706 | U-образная манжета | 1 |
| 8 | 0352707 | Опорное кольцо | 1 |
| 9 | 0352708 | Направляющее кольцо | 1 |
| 10 | 0352709 | Грязесъёмное кольцо | 1 |
| 11 | A811145 | Уплотнительное кольцо | 1 |
| 12 | 0387302 | Опорное кольцо | 1 |
| 13 | 0352716 | Болт с внутренним шестигранником | 8 |
| 14 | 0237418 | Воздушный клапан | 1 |
| 15 | 0387303 | Амортизирующий подшипник | 1 |
| 16 | 0387304 | Поршень | 1 |
| 17 | 0237218 | Кольцо уплотнение в сборе | 1 |
| 18 | 0387305 | Направляющее кольцо | 2 |
| 19 | 0237220 | Кольцо | 2 |
| 20 | 0373415 | Гайка | 1 |
| 21 | 0373414 | Регулировочная шайба | 1 |
| 22 | 0104404 | Шарик | 1 |
| 23 | 0352715 | Установочный винт | 1 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 56 | 0387306 | Трубка | 1 |
| 57 | 984614 | Уплотнительное кольцо | 2 |
| 58 | 0150616 | Болт с внутренним шестигранником | 4 |
| 59 | 0387307 | Соединение | 1 |
| 60 | 0309020 | Болт с внутренним шестигранником | 4 |
| 61 | 0387308 | Лента | 1 |
| 62 | 0387309 | Лента | 1 |
| 63 | 0178820 | Болт | 4 |
| 64 | 0325913 | Шайба | 4 |
| 65 | 0387310 | Лента | 1 |
| 66 | 0387311 | Лента | 1 |
| 67 | 0309219 | Хомут трубки | 2 |
| 68 | 0237417 | Болт | 2 |
| 69 | 0208516 | Пружинная шайба | 2 |
| 100 | 4255532 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
