Пилотные гидролинии (7-1) [USA] — HITACHI EX450H-5
Заводская схема «Пилотные гидролинии (7-1) [USA]» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

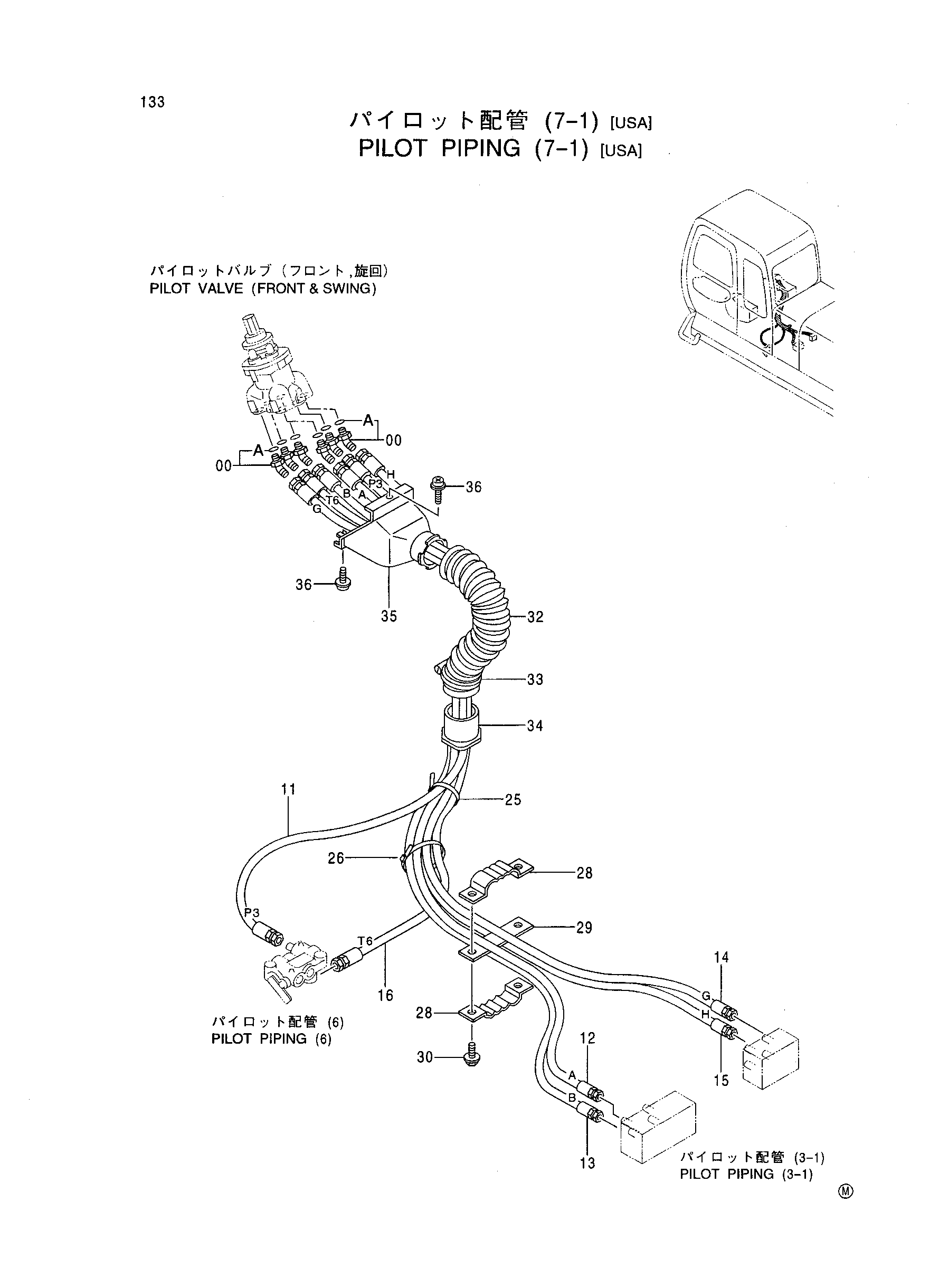

![Схема Пилотные гидролинии (7-1) [USA] HITACHI EX450H-5](/catalog-drawings/51/5144cee0-6ab1-4bec-9fdf-675c726fb219.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286916 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4373560 | Шланг | 1 |
| 12 | 4345999 | Шланг | 1 |
| 13 | 4351190 | Шланг | 1 |
| 14 | 4387237 | Шланг | 1 |
| 15 | 4346003 | Шланг | 1 |
| 16 | 4373561 | Шланг | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4121859 | Ленточный зажим | 1 |
| 28 | 9727638 | Хомут шланга | 2 |
| 29 | 9727636 | Пластина | 1 |
| 30 | J021040 | Болт с шайбой | 2 |
| 32 | 4373706 замена: 4351175 | Шланг | 1 |
| 32 | 4351175 | Шланг | 1 |
| 33 | 4351774 | Хомут провод | 1 |
| 34 | 3072687 замена: 3079728 | Втулка | 1 |
| 34 | 3079728 | Втулка | 1 |
| 35 | 3072745 | Крышка | 1 |
| 36 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
