Ступень <высокая кабина> — HITACHI EX450H-5

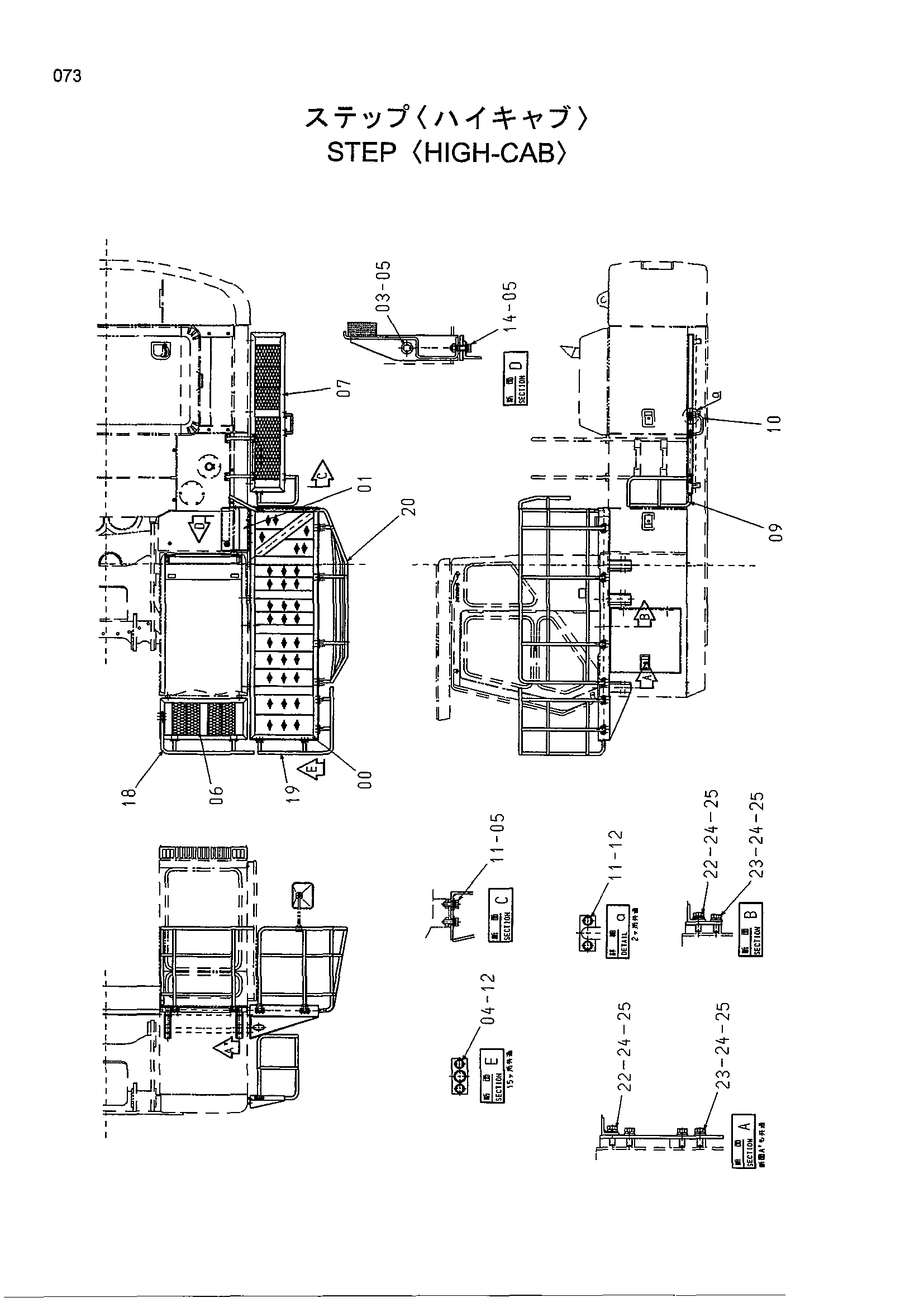

Заводская схема «Ступень <высокая кабина>» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019552 | Ступень | 1 |
| 01 | 8085213 | Ступень | 1 |
| 03 | J011230 | Болт с шайбой | 1 |
| 04 | J011240 | Болт с шайбой | 30 |
| 05 | 4249324 | Шайба | 9 |
| 06 | 7039207 | Ступень | 1 |
| 07 | 7039202 | Ступень | 1 |
| 09 | 7037843 | Поручень | 1 |
| 10 | 9737381 | Поручень | 1 |
| 11 | J011235 | Болт с шайбой | 10 |
| 12 | J222012 | Шайба | 34 |
| 14 | J011250 | Болт с шайбой | 2 |
| 18 | 7038645 | Поручень | 1 |
| 19 | 7039262 | Поручень | 1 |
| 20 | 6019243 | Поручень | 1 |
| 22 | J901645 | Болт | 6 |
| 23 | J901640 | Болт | 16 |
| 24 | A590916 | Пружинная шайба | 22 |
| 25 | J222016 | Шайба | 22 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
