Крышка (5) — HITACHI EX450H-5

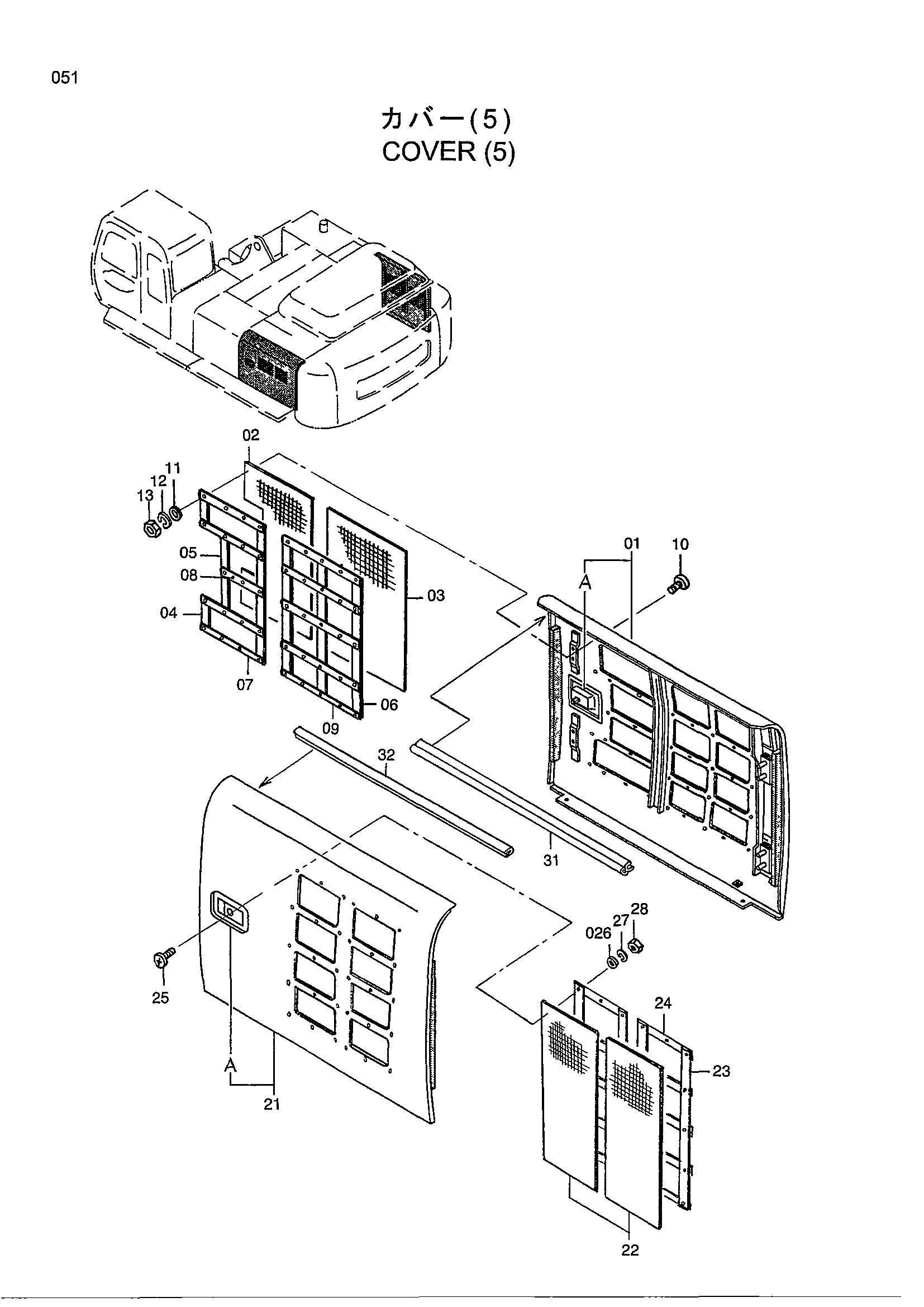

Заводская схема «Крышка (5)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-1 | 9205311 | Дверь в сборе | 1 |
| 01 | 5007924 | Дверь | 1 |
| 01A | 4361637 | Дверь блокировка | |
| 02 | 4460191 | Провод | 1 |
| 03 | 4460193 | Провод | 1 |
| 04 | 4460194 | Пластина | 2 |
| 05 | 4460195 | Пластина | 1 |
| 06 | 3092949 | Пластина | 4 |
| 07 | 4460196 | Пластина | 4 |
| 08 | 4460197 | Пластина | 1 |
| 09 | 4460198 | Пластина | 5 |
| 10 | J650620 | Винт | 44 |
| 11 | A590106 | Плоская шайба | 44 |
| 12 | A590906 | Пружинная шайба | 44 |
| 13 | M500605 | Гайка | 44 |
| 21-2 | 9205312 | Дверь в сборе | 1 |
| 21 | 5007927 | Дверь | 1 |
| 21A | 4361768 | Дверь блокировка | 1 |
| 22 | 4460190 | Провод | 2 |
| 23 | 3092949 | Пластина | 4 |
| 24 | 4460200 | Пластина | 10 |
| 25 | J650620 | Винт | 30 |
| 26 | A590106 | Плоская шайба | 30 |
| 27 | A590906 | Пружинная шайба | 30 |
| 28 | M500605 | Гайка | 30 |
| 31 | 4460435 | Уплотнительная окантовка | 1 |
| 32 | 4459762 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
