Электрооборудование (5) — HITACHI EX450H-5

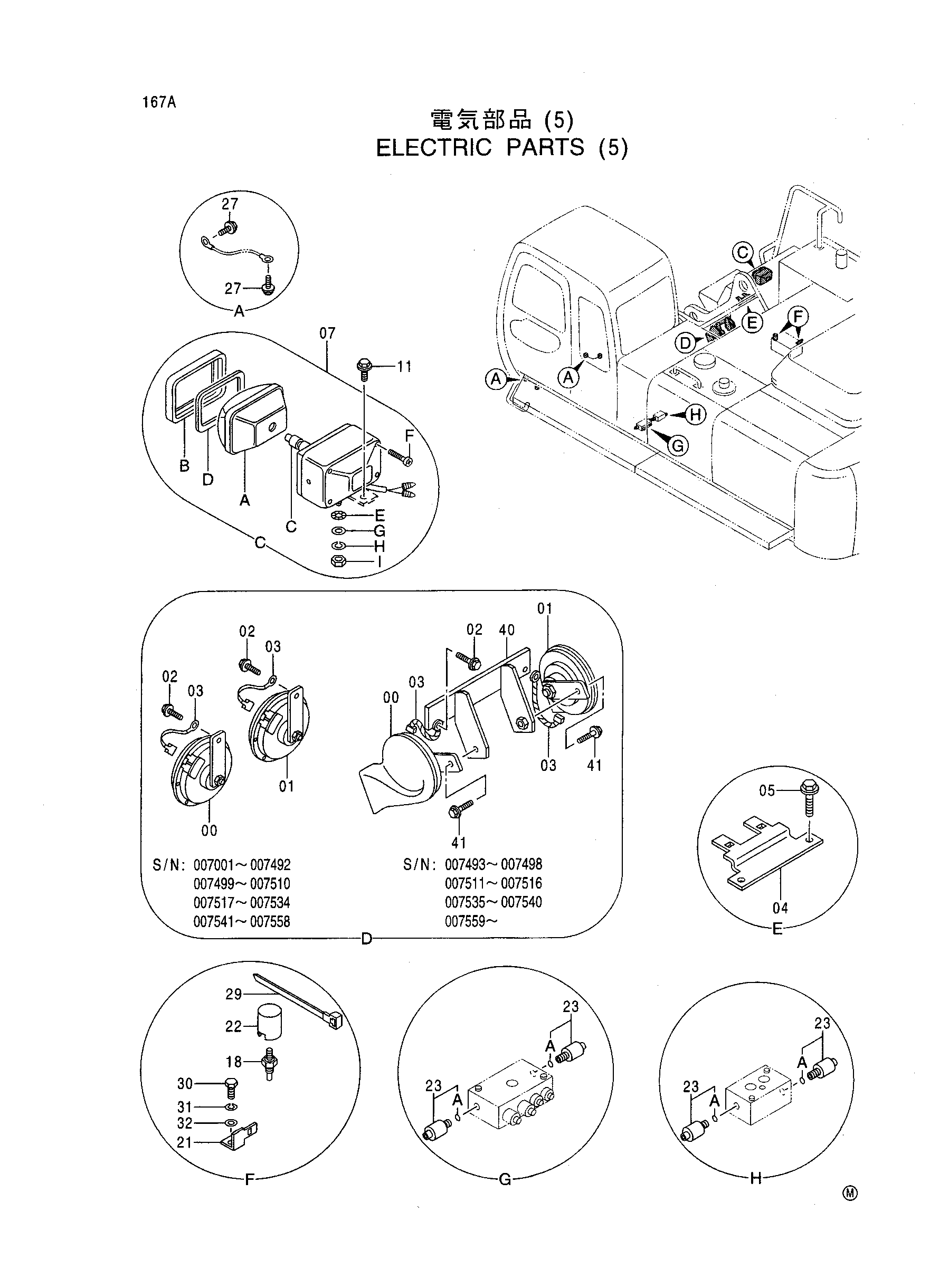

Заводская схема «Электрооборудование (5)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191499 замена: 4341191 | Звуковой сигнал | 1 |
| 00 | 4191499 замена: 4341190 | Звуковой сигнал | 1 |
| 00 | 4191499 замена: 4411256 | Звуковой сигнал | 1 |
| 00 | 4191499 замена: 8066828 | Звуковой сигнал | 1 |
| 00 | 4191499 замена: J020820 | Звуковой сигнал | 1 |
| 00 | 4341191 | Звуковой сигнал | 1 |
| 00 | 4341191 | Звуковой сигнал | 1 |
| 00 | 4341191 | Звуковой сигнал | 1 |
| 00 | 4341191 | Звуковой сигнал | 1 |
| 01 | 4190705 замена: 4341191 | Звуковой сигнал | 1 |
| 01 | 4190705 замена: 4341190 | Звуковой сигнал | 1 |
| 01 | 4190705 замена: 4411256 | Звуковой сигнал | 1 |
| 01 | 4190705 замена: 8066828 | Звуковой сигнал | 1 |
| 01 | 4190705 замена: J020820 | Звуковой сигнал | 1 |
| 01 | 4341190 | Звуковой сигнал | 1 |
| 01 | 4341190 | Звуковой сигнал | 1 |
| 01 | 4341190 | Звуковой сигнал | 1 |
| 01 | 4341190 | Звуковой сигнал | 1 |
| 02 | J020825 | Болт с шайбой | 2 |
| 03 | 4254603 | Жгут проводов | 2 |
| 03 | 4411256 | Жгут проводов | 2 |
| 04 | 4297280 | Кронштейн | 1 |
| 05 | J020616 | Болт с шайбой | 2 |
| 07 | 4336570 | Фара | 1 |
| 07A | 4326801 | Ленс блок | 1 |
| 07B | 4326802 | Рама | 1 |
| 07C | 4307025 | Лампа | 1 |
| 07D | 4326803 | Прокладка | 1 |
| 07E | 4307026 | Шайба | 1 |
| 07F | 4307027 | Винт | 1 |
| 07G | A590114 | Плоская шайба | 1 |
| 07H | A590914 | Пружинная шайба | 1 |
| 07I | J952014 | Гайка | 1 |
| 11 | J020612 | Болт с шайбой | 1 |
| 18 | 9101532 | Датчик | 2 |
| 21 | 4252767 | Кронштейн | 2 |
| 22 | 4277223 | Колпачок | 2 |
| 23 | 4254563 | Выключатель давление | 4 |
| 23A | 4113154 | Уплотнительное кольцо | 1 |
| 27 | J011022 | Болт с шайбой | 4 |
| 29 | 4055312 | Ленточный зажим | 2 |
| 30 | J900616 | Болт | 2 |
| 31 | A590906 | Пружинная шайба | 2 |
| 32 | A590106 | Плоская шайба | 2 |
| 40 | 8066828 | Кронштейн | 1 |
| 40 | 8066828 | Кронштейн | 1 |
| 40 | 8066828 | Кронштейн | 1 |
| 40 | 8066828 | Кронштейн | 1 |
| 41 | J020820 | Болт с шайбой | 2 |
| 41 | J020820 | Болт с шайбой | 2 |
| 41 | J020820 | Болт с шайбой | 2 |
| 41 | J020820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
