Камсхафт и клапан — HITACHI EX450H-5

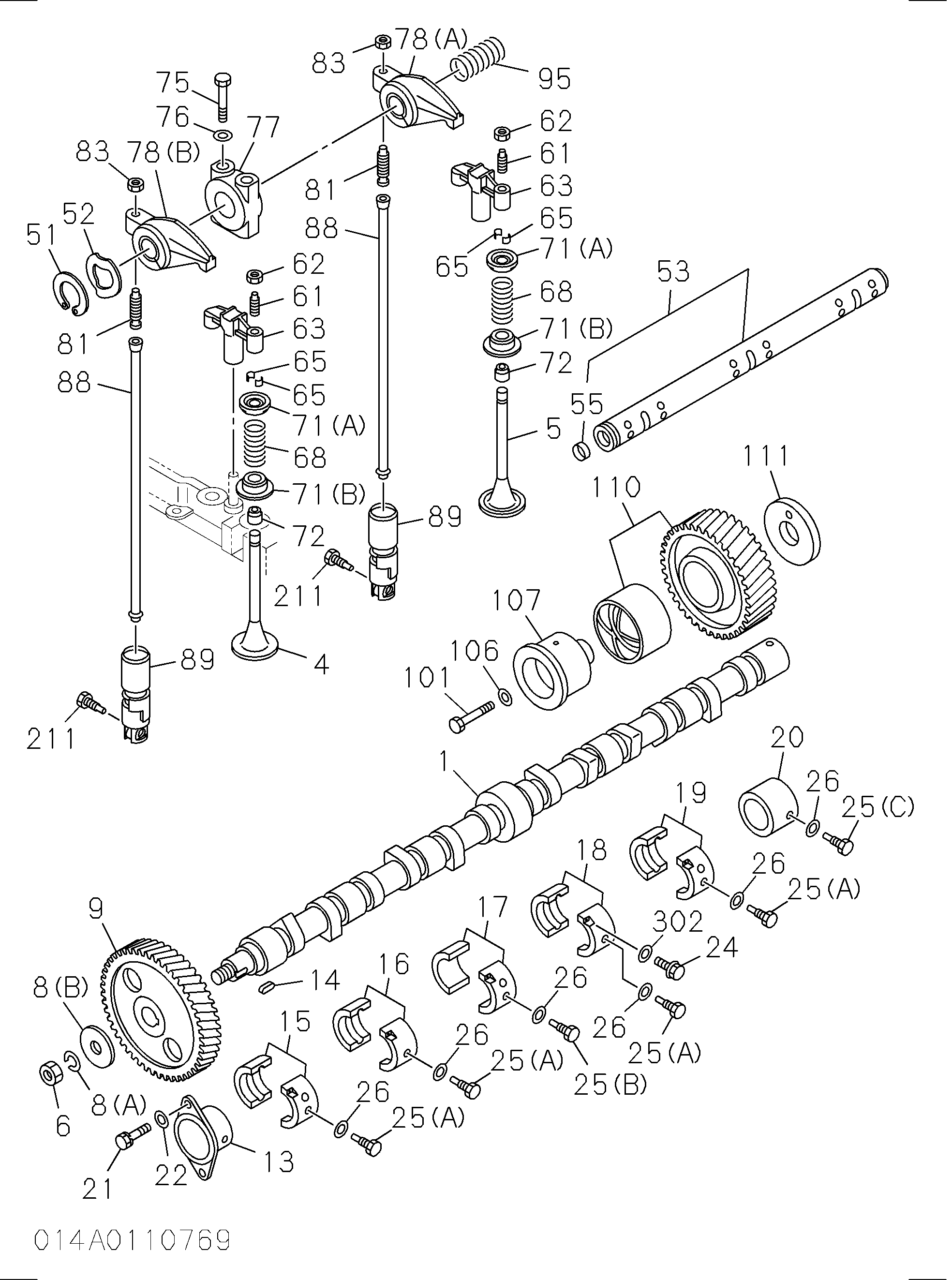

Заводская схема «Камсхафт и клапан» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1125111781 | Камсхафт | 1 |
| 4 | 1125511290 | Клапан INL | 12 |
| 5 | 1125520280 | Клапан EXH | 12 |
| 6 | 9991115200 | Гайка CM/вал шестерня | 1 |
| 8(A) | 9091505200 | Шайба CM/вал шестерня | 1 |
| 8(B) | 9098514870 | Шайба CM/вал шестерня | 1 |
| 9 | 1125220151 | Шестерня CM/вал | 1 |
| 13 | 1116110080 | Металлический CM/вал, NO 1 | 1 |
| 14 | 9080307180 | Шпонка CM/вал | 1 |
| 15 | 1116160230 | Металлический CM/вал, NO 2 | 1 |
| 16 | 1116170150 | Металлический CM/вал, NO 3 | 1 |
| 17 | 1116180160 | Металлический CM/вал, NO 4 | 1 |
| 18 | 1116190520 | Металлический CM/вал, NO 5 | 1 |
| 19 | 1116190550 | Металлический CM/вал, NO 6 | 1 |
| 20 | 1116190580 | Металлический CM/вал, NO 7 | 1 |
| 21 | 0501510250 | Болт CM/вал металлический, NO 7 | 2 |
| 24 | 9039104140 | Болт CM/вал металлический | 10 |
| 25(A) | 9098160071 | Винт CM/вал металлический | 4 |
| 25(B) | 1091220160 | Винт CM/вал металлический | 1 |
| 25(C) | 1091220190 | Винт CM/вал металлический | 1 |
| 26 | 1096300830 | Прокладка комплект винт | 6 |
| 51 | 9091804300 | Кольцо стопорный, коромысло рукоять вал | 4 |
| 52 | 9098553920 | Шайба коромысло рукоять вал | 4 |
| 53 | 9126200311 | Вал коромысло рукоять | 2 |
| 55 | 9111290820 | Пробка коромысло вал концевой | 4 |
| 61 | 9126160530 | Винт ADJ, бридге | 12 |
| 61 | 1126160420 | Винт ADJ, бридге | 12 |
| 62 | 9098403100 | Гайка ADJ винт LK бридге | 12 |
| 63 | 1126111700 | Бридге | 12 |
| 65 | 1125650010 | Втулка разрезной | 48 |
| 68 | 9125611410 | Пружина клапан | 12 |
| 68 | 1125610630 | Пружина клапан | 12 |
| 71(A) | 1125630131 | Сиденье SPR | 24 |
| 71(B) | 1125630380 | Сиденье SPR | 24 |
| 72 | 1125690130 | Уплотнение клапан направляющая | 24 |
| 75 | 9016662800 | Болт кронштейн | 12 |
| 76 | 9098519330 | Шайба PL, кронштейн | 12 |
| 77 | 1126280280 | Кронштейн коромысло рукоять | 6 |
| 78(A) | 9126114462 | Рукоять коромысло | 6 |
| 78(B) | 9126114482 | Рукоять коромысло | 6 |
| 81 | 9126160480 | Винт ADJ, коромысло рукоять | 12 |
| 83 | 9098403090 | Гайка ADJ винт, LK | 12 |
| 88 | 1125750411 | Шток пусх | 12 |
| 89 | 1125711991 | Таппет клапан | 12 |
| 89 | 1125712490 | Таппет клапан | 12 |
| 89 | 1125712510 | Таппет клапан | 12 |
| 95 | 9099410880 | Пружина коромысло вал | 4 |
| 101 | 1090200660 | Болт упорный втулка | 1 |
| 106 | 1095030221 | Шайба холостой ход шестерня вал | 1 |
| 107 | 1125310232 | Вал холостой ход шестерня | 1 |
| 110 | 1125230940 | Шестерня в сборе холостой ход | 1 |
| 111 | 1125350050 | Втулка упорный, холостой ход шестерня | 1 |
| 211 | 1091290030 | Болт направляющая, таппет | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
