Гидроцилиндр рукояти — HITACHI EX450H-5

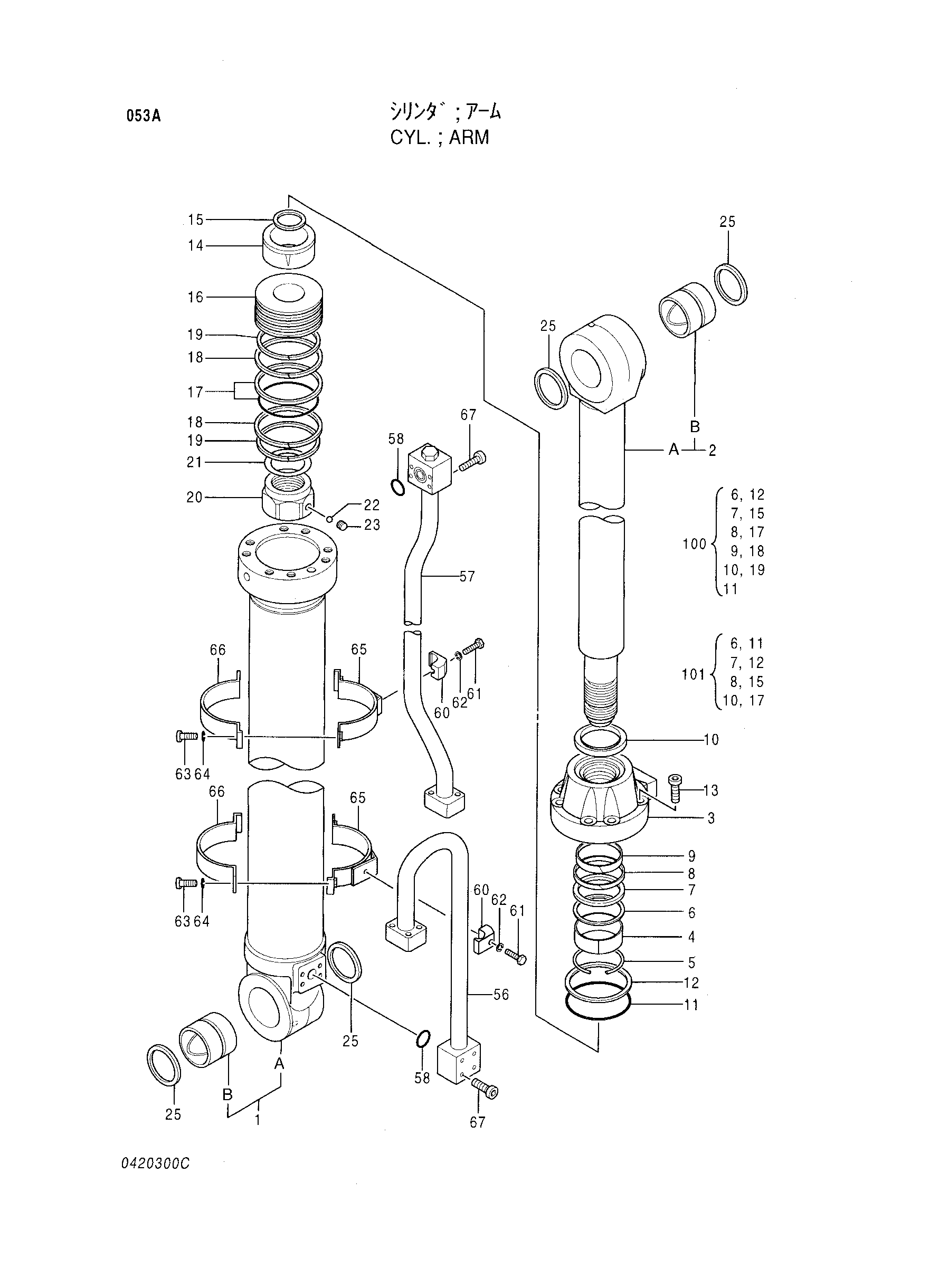

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4310243 | Гидроцилиндр рукояти | 1 | |
| 1-39 | 4340512 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 0420301 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0420102 | Втулка пальца | 1 |
| 2 | 0420302 | Шток поршня в сборе | 1 |
| 2B | 0420102 | Втулка пальца | 1 |
| 3 | 0420303 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0353005 | Кольцо | 1 |
| 7 | 0191405 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Кольцо | 1 |
| 10 | 0257006 | Грязесъёмное кольцо | 1 |
| 11 | A811180 | Уплотнительное кольцо | 1 |
| 12 | 0242507 | Опорное кольцо | 1 |
| 13 | 0353013 | Болт с внутренним шестигранником | 8 |
| 14 | 0420304 | Амортизирующий подшипник | 1 |
| 15 | 0420310 | Уплотнение | 1 |
| 16 | 0420306 | Поршень | 1 |
| 17 | 0242510 | Кольцо уплотнение в сборе | 1 |
| 18 | 0420307 | Направляющее кольцо | 2 |
| 19 | 0242512 | Направляющее кольцо | 2 |
| 20 | 0353009 | Гайка | 1 |
| 21 | 0353010 | Регулировочная шайба | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 23 | 0353012 | Установочный винт | 1 |
| 25 | 0420110 | Грязесъёмное кольцо | 4 |
| 56 | 0420308 | Трубка | 1 |
| 57 | 0420309 | Трубка | 1 |
| 58 | 955612 | Уплотнительное кольцо | 2 |
| 60 | 0353016 | Хомут трубки | 2 |
| 61 | 0254312 | Болт | 2 |
| 62 | A590914 | Пружинная шайба | 2 |
| 63 | 0408815 | Болт | 4 |
| 64 | 0325913 | Шайба | 4 |
| 65 | 0353017 | Лента | 2 |
| 66 | 0353018 | Лента | 2 |
| 67 | 0353019 | Болт с внутренним шестигранником | 8 |
| 100 | 4340621 | Комплект уплотнений | 1 |
| 101 | 4402388 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
