Основной трубопроводы (4) — HITACHI EX450H-5

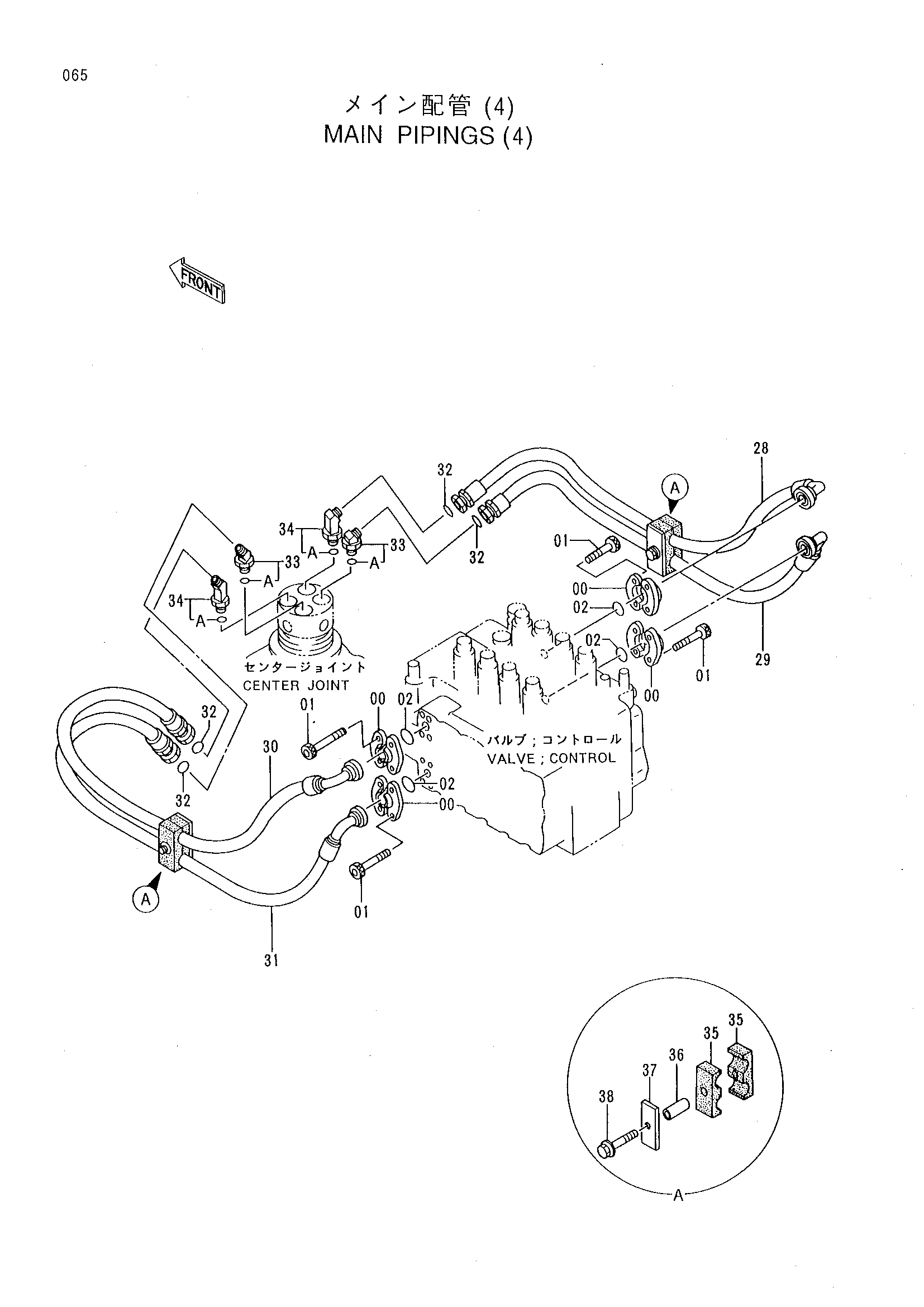

Заводская схема «Основной трубопроводы (4)» для HITACHI EX450H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4089703 | Разъёмный фланец | 8 |
| 01 | M341445 | Болт с внутренним шестигранником | 16 |
| 02 | 4508805 | Уплотнительное кольцо | 4 |
| 28 | 4371307 | Шланг | 1 |
| 29 | 4316573 | Шланг | 1 |
| 30 | 4371308 | Шланг | 1 |
| 31 | 4316572 | Шланг | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 4 |
| 33 | 4270315 | Угловой штуцер | 2 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4274593 | Угловой штуцер | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4205615 | Хомут шланга | 4 |
| 36 | 4205614 | Проставка | 2 |
| 37 | 4224002 | Пластина | 2 |
| 38 | J011285 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX450H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
