Пилотный трубопроводы (1-2) — HITACHI EX45-2

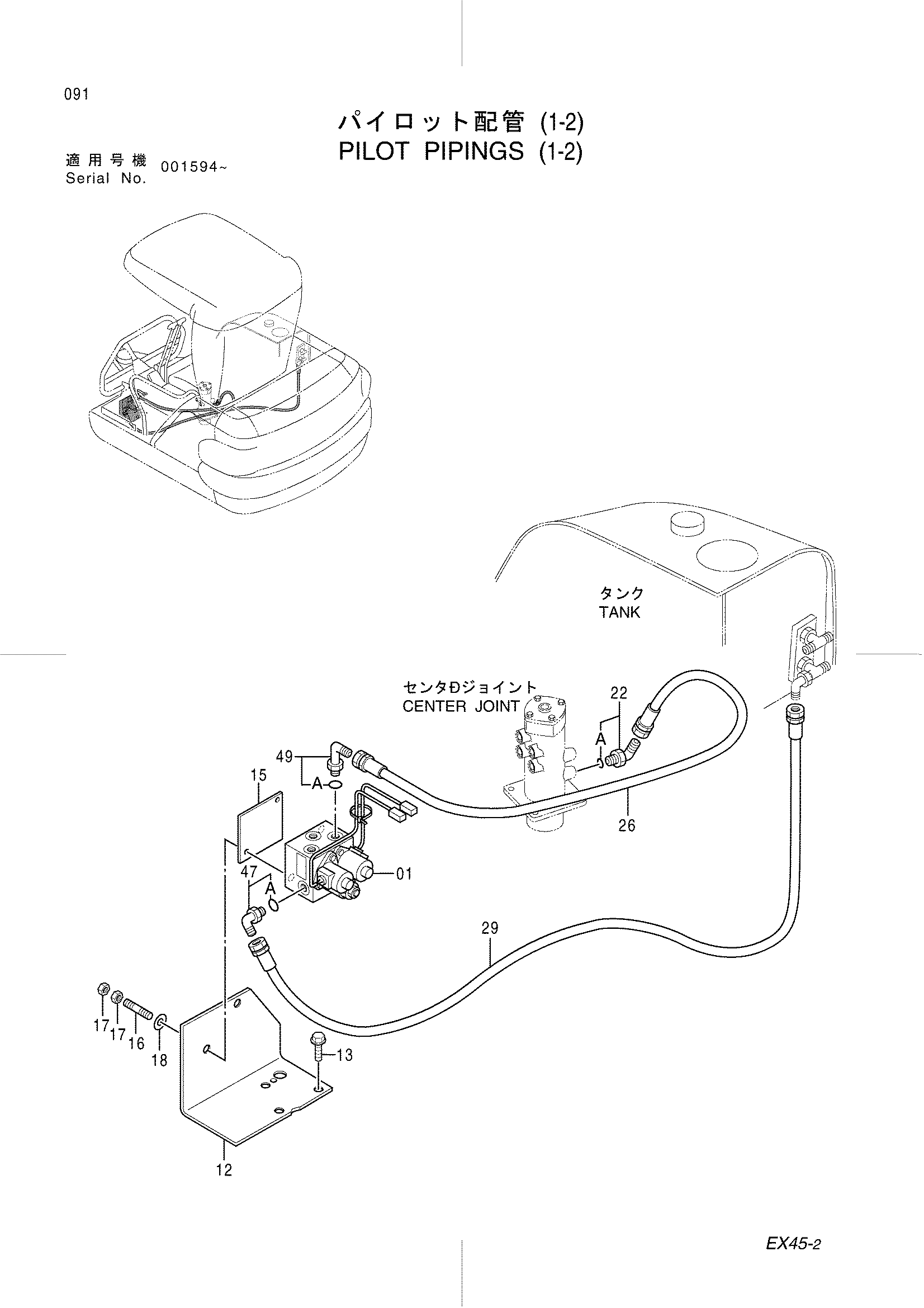

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4360626 | Электромагнитный клапан | 1 |
| 12 | 3080376 | Кронштейн | 1 |
| 13 | J051225 | Болт с шайбой | 3 |
| 15 | 4390804 | Резиновая прокладка | 1 |
| 16 | 4390805 | Болт шпилька | 2 |
| 17 | J231210 | Гайка | 4 |
| 18 | J253110 | Плоская шайба | 2 |
| 22 | 4277653 | Угловой штуцер | 1 |
| 22A | R26448R | Уплотнительное кольцо | 1 |
| 26 | 4395783 | Шланг (G) | 1 |
| 29 | 4395782 | Шланг (T) | 1 |
| 47 | 4154671 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4279119 | Угловой штуцер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
