Гидроцилиндр стрелы — HITACHI EX45-2

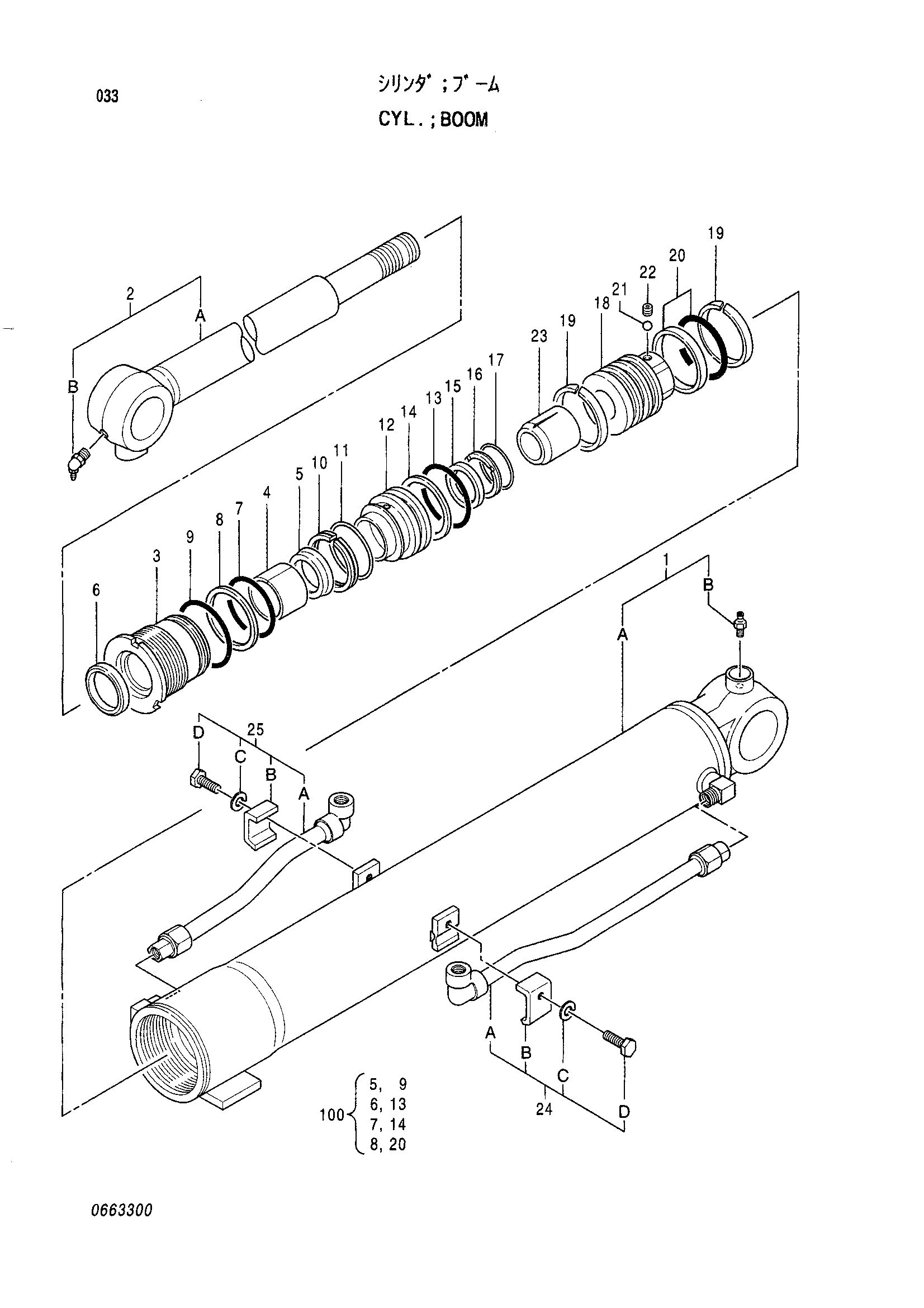

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4350445 | Гидроцилиндр стрелы | 1 | |
| 1 | 4368541 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0429920 | Пресс-маслёнка | 1 |
| 2 | 4368542 | Шток поршня в сборе | 1 |
| 2B | 0429921 | Пресс-маслёнка | 1 |
| 3 | 0663301 | Головка гидроцилиндра | 1 |
| 4 | 0495702 | Втулка | 1 |
| 5 | 0495703 | U-образная манжета | 1 |
| 6 | 0663302 | Грязесъёмное кольцо | 1 |
| 7 | 0479208 | Уплотнительное кольцо | 1 |
| 8 | 0479209 | Опорное кольцо | 1 |
| 9 | 0479210 | Уплотнительное кольцо | 1 |
| 10 | 0663303 | Разъём | 1 |
| 11 | 0663304 | Ограничитель | 1 |
| 12 | 0663305 | Фиксатор | 1 |
| 13 | 0478708 | Уплотнительное кольцо | 1 |
| 14 | 0479209 | Опорное кольцо | 1 |
| 15 | 0495709 | Кольцо амортизатор | 1 |
| 16 | 0495710 | Проставка | 1 |
| 17 | 0495711 | Ограничитель | 1 |
| 18 | 0663306 | Поршень | 1 |
| 19 | 0479212 | Направляющее кольцо | 2 |
| 20 | 0479213 | Кольцо уплотнение в сборе | 1 |
| 21 | 0478719 | Стальной шарик | 1 |
| 22 | 0479214 | Установочный винт | 1 |
| 23 | 0663307 | Амортизирующий подшипник | 1 |
| 24 | 4368523 | Трубка узел''Y | 1 |
| 24B | 0662806 | Пластина | 1 |
| 24C | 0662807 | Пружинная шайба | 1 |
| 24D | 0662808 | Болт | 1 |
| 25 | 4368524 | Трубка в сборе | 1 |
| 25B | 0662806 | Пластина | 1 |
| 25C | 0662807 | Пружинная шайба | 1 |
| 25D | 0662808 | Болт | 1 |
| 100 | 4368543 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
