Гидроцилиндр ковша — HITACHI EX45-2

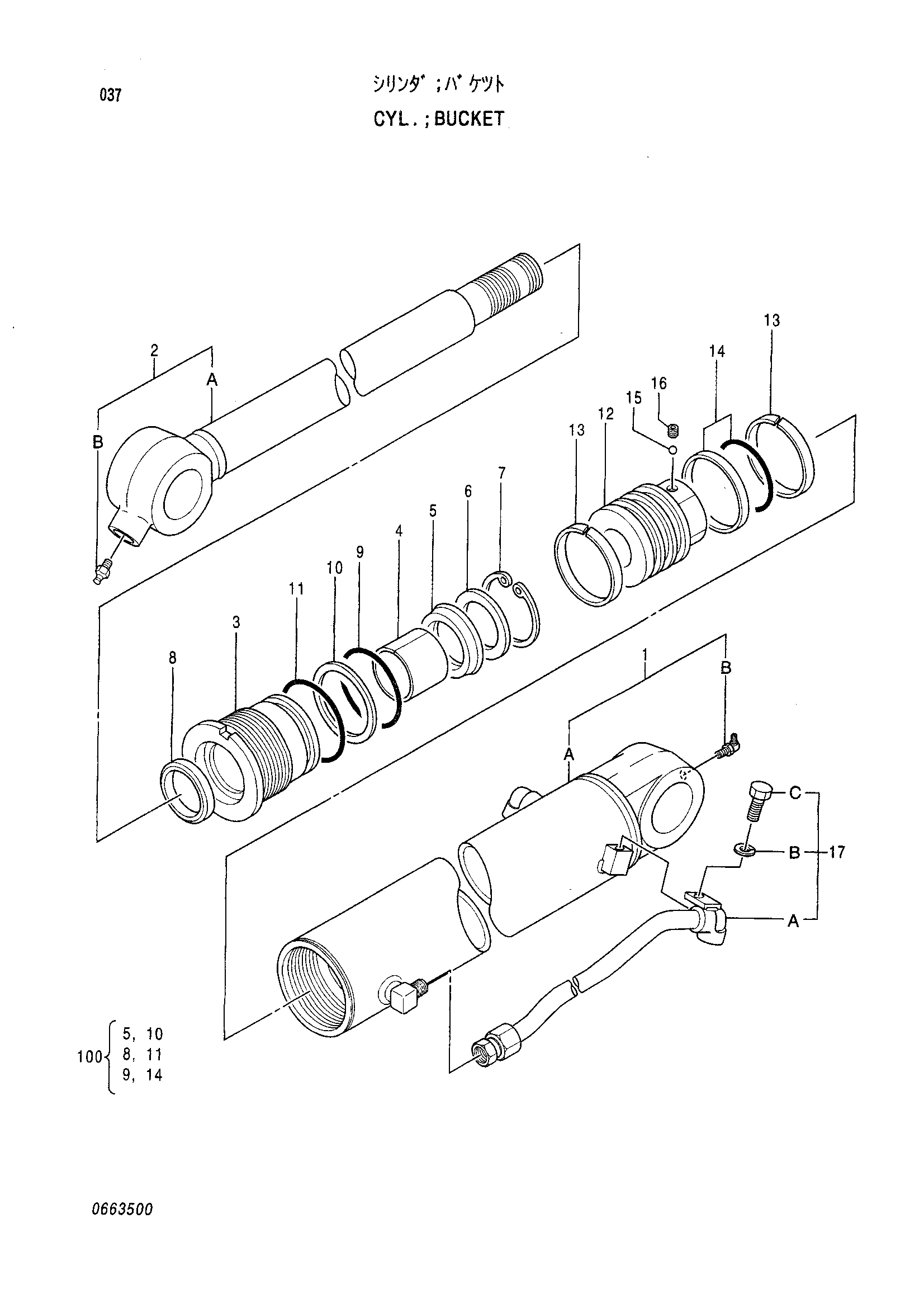

Заводская схема «Гидроцилиндр ковша» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4350447 | Гидроцилиндр ковша | 1 | |
| 1 | 4368549 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0481204 | Пресс-маслёнка | 1 |
| 2 | 4368550 | Шток поршня в сборе | 1 |
| 2B | 0429920 | Пресс-маслёнка | 1 |
| 3 | 0495901 | Головка гидроцилиндра | 1 |
| 4 | 0478703 | Втулка | 1 |
| 5 | 0495902 | U-образная манжета | 1 |
| 6 | 0481602 | Манжета | 1 |
| 7 | 0481603 | Стопорное кольцо | 1 |
| 8 | 0662901 | Грязесъёмное кольцо | 1 |
| 9 | 0478907 | Уплотнительное кольцо | 1 |
| 10 | 0480904 | Опорное кольцо | 1 |
| 11 | 0478712 | Уплотнительное кольцо | 1 |
| 12 | 0495903 | Поршень | 1 |
| 13 | 0480912 | Направляющее кольцо | 2 |
| 14 | 0480913 | Кольцо уплотнение в сборе | 1 |
| 15 | 0478719 | Стальной шарик | 1 |
| 16 | 0478720 | Установочный винт | 1 |
| 17 | 4368533 | Трубка в сборе | 1 |
| 17B | 0663002 | Пружинная шайба | 1 |
| 17C | 0663003 | Болт | 1 |
| 100 | 4368551 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
