Консоль (правый) <навес> — HITACHI EX45-2

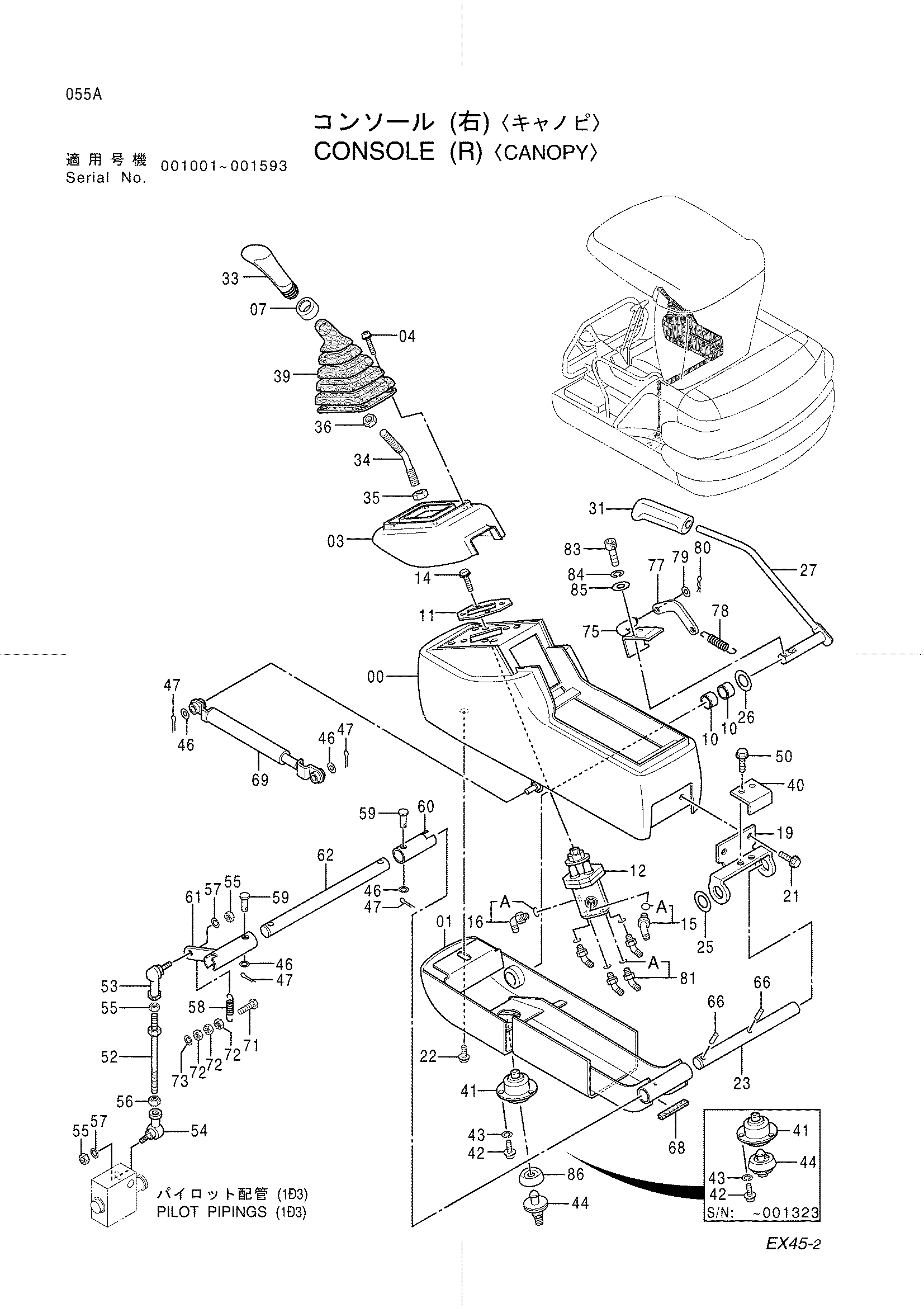

Заводская схема «Консоль (правый) <навес>» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279546 | Стойка R | 1 |
| 01 | 7028288 | Крышка(правый) | 1 |
| 03 | 1015067 | Крышка | 1 |
| 04 | J460635 | Винт с шайбой | 4 |
| 07 | 4289755 | Колпачок уплотнение | 1 |
| 10 | 4331976 | Втулка | 2 |
| 11 | 3067263 | Пластина | 1 |
| 12 | 9134208 | Пилотный клапан | 1 |
| 14 | J090816 | Болт с шайбой | 4 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154670 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 8062000 | Кронштейн R | 1 |
| 21 | J041020 | Болт с шайбой | 2 |
| 22 | J051225 | Болт с шайбой | 1 |
| 23 | 4323406 | Палец | 1 |
| 25 | 4320453 | Регулировочная шайба | 1 |
| 26 | 4352906 | Шайба | 1 |
| 27 | 8058895 | Рычаг блокировка(правый) | 1 |
| 31 | 3051611 замена: 4377660 | Рукоятка | 1 |
| 31 | 4377660 | Рукоятка | 1 |
| 33 | 2031487 | Рукоятка | 1 |
| 34 | 4323407 | Рычаг | 1 |
| 35 | J231214 | Гайка | 1 |
| 36 | J952012 | Гайка | 1 |
| 39 | 2030275 | Защитный чехол | 1 |
| 40 | 4352963 | Ограничитель | 1 |
| 41 | 4288040 | Защёлка | 1 |
| 42 | J691510 | Винт | 3 |
| 43 | J252105 | Пружинная шайба | 3 |
| 44 | 4332181 замена: 4384104 | Защёлка | 1 |
| 44 | 4384104 | Защёлка | 1 |
| 46 | J253108 | Плоская шайба | 4 |
| 47 | A762020 | Шплинт | 4 |
| 50 | J090820 | Болт с шайбой | 2 |
| 52 | 9742439 | Шток | 1 |
| 53 | 4287792 | Шарнир | 1 |
| 54 | 4287793 | Соединение шарик(левый) | 1 |
| 55 | M500807 | Гайка | 3 |
| 56 | M580008 | Гайка (левый) | 1 |
| 57 | A590908 | Пружинная шайба | 2 |
| 58 | 4345539 | Пружина | 1 |
| 59 | 4346684 | Палец | 2 |
| 60 | 4342164 | Трубка | 1 |
| 61 | 8058896 | Тяга | 1 |
| 62 | 4342166 | Палец | 1 |
| 66 | 4343988 | Установочный штифт | 2 |
| 68 | 4352907 | Амортизатор | 1 |
| 69 | 4362582 | Стойка | 1 |
| 71 | M261060 | Болт | 1 |
| 72 | J231210 | Гайка | 3 |
| 73 | J252210 | Пружинная шайба | 1 |
| 75 | 9744834 | Правый кронштейн | 1 |
| 77 | 4352905 | Тяга | 1 |
| 78 | 4352908 | Пружина | 1 |
| 79 | J253108 | Плоская шайба | 1 |
| 80 | A763020 | Шплинт | 1 |
| 81 | 4193826 | Угловой штуцер | 4 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 83 | M340825 | Болт с внутренним шестигранником | 2 |
| 84 | J252108 | Пружинная шайба | 2 |
| 85 | J253108 | Плоская шайба | 2 |
| 86 | 4387263 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
