Консоль (левый) — HITACHI EX45-2

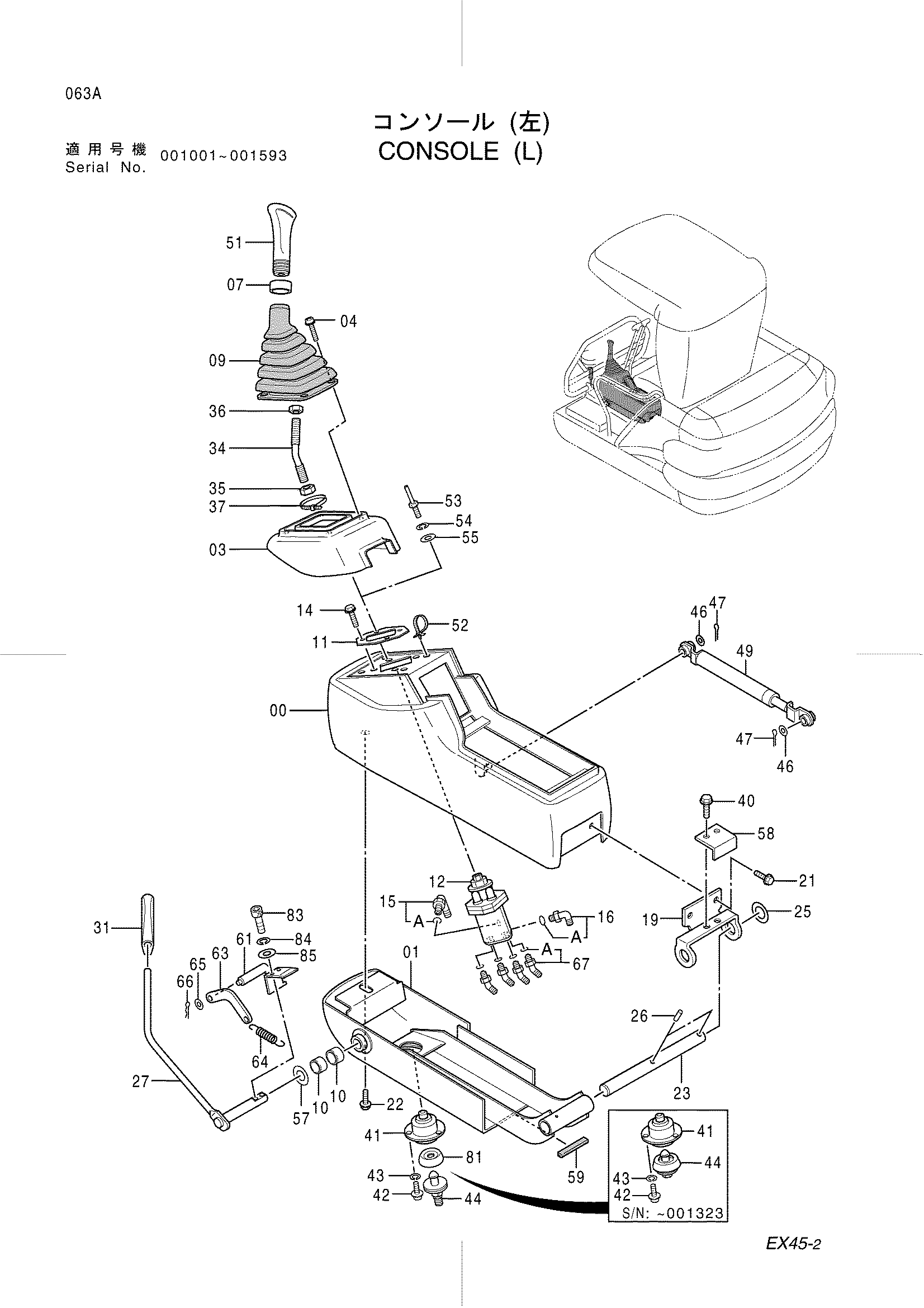

Заводская схема «Консоль (левый)» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279587 | Стойка L | 1 |
| 01 | 7028287 | Крышка(левый) | 1 |
| 03 | 1015067 | Крышка | 1 |
| 04 | J460635 | Винт с шайбой | 4 |
| 07 | 4289755 | Колпачок уплотнение | 1 |
| 09 | 2030275 | Защитный чехол | 1 |
| 10 | 4331976 | Втулка | 2 |
| 11 | 3067263 | Пластина | 1 |
| 12 | 9134208 | Пилотный клапан | 1 |
| 14 | J090816 | Болт с шайбой | 3 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154670 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 8061999 | Кронштейн L | 1 |
| 21 | J041020 | Болт с шайбой | 2 |
| 22 | J051225 | Болт с шайбой | 1 |
| 23 | 4323406 | Палец | 1 |
| 25 | 4320453 | Регулировочная шайба | 1 |
| 26 | 4343988 | Установочный штифт | 2 |
| 27 | 8058894 | Рычаг блокировка(левый) | 1 |
| 31 | 3051611 замена: 4377660 | Рукоятка | 1 |
| 31 | 4377660 | Рукоятка | 1 |
| 34 | 4323407 | Рычаг | 1 |
| 35 | J231214 | Гайка | 1 |
| 36 | J952012 | Гайка | 1 |
| 37 | 4055311 | Ленточный зажим | 1 |
| 40 | J090820 | Болт с шайбой | 2 |
| 41 | 4288040 | Защёлка | 1 |
| 42 | J691510 | Винт | 3 |
| 43 | J252105 | Пружинная шайба | 3 |
| 44 | 4332181 замена: 4384104 | Защёлка | 1 |
| 44 | 4384104 | Защёлка | 1 |
| 46 | J253108 | Плоская шайба | 2 |
| 47 | A762020 | Шплинт | 2 |
| 49 | 4362582 | Стойка | 1 |
| 51 | 2033123 | Рукоятка | 1 |
| 52 | 4300351 | Ленточный зажим | 1 |
| 53 | 4339621 | Болт | 1 |
| 54 | J252108 | Пружинная шайба | 1 |
| 55 | J253108 | Плоская шайба | 1 |
| 57 | 4352906 | Шайба | 1 |
| 58 | 4352963 | Ограничитель | 1 |
| 59 | 4352907 | Амортизатор | 1 |
| 61 | 9744833 | Левый кронштейн | 1 |
| 63 | 4352905 | Тяга | 1 |
| 64 | 4352908 | Пружина | 1 |
| 65 | J253108 | Плоская шайба | 1 |
| 66 | A763020 | Шплинт | 1 |
| 67 | 4193826 | Угловой штуцер | 4 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4387263 | Резиновая прокладка | 1 |
| 83 | M340825 | Болт с внутренним шестигранником | 2 |
| 84 | J252108 | Пружинная шайба | 2 |
| 85 | J253108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
