Масляный радиатор трубопроводы (4) — HITACHI EX45-2

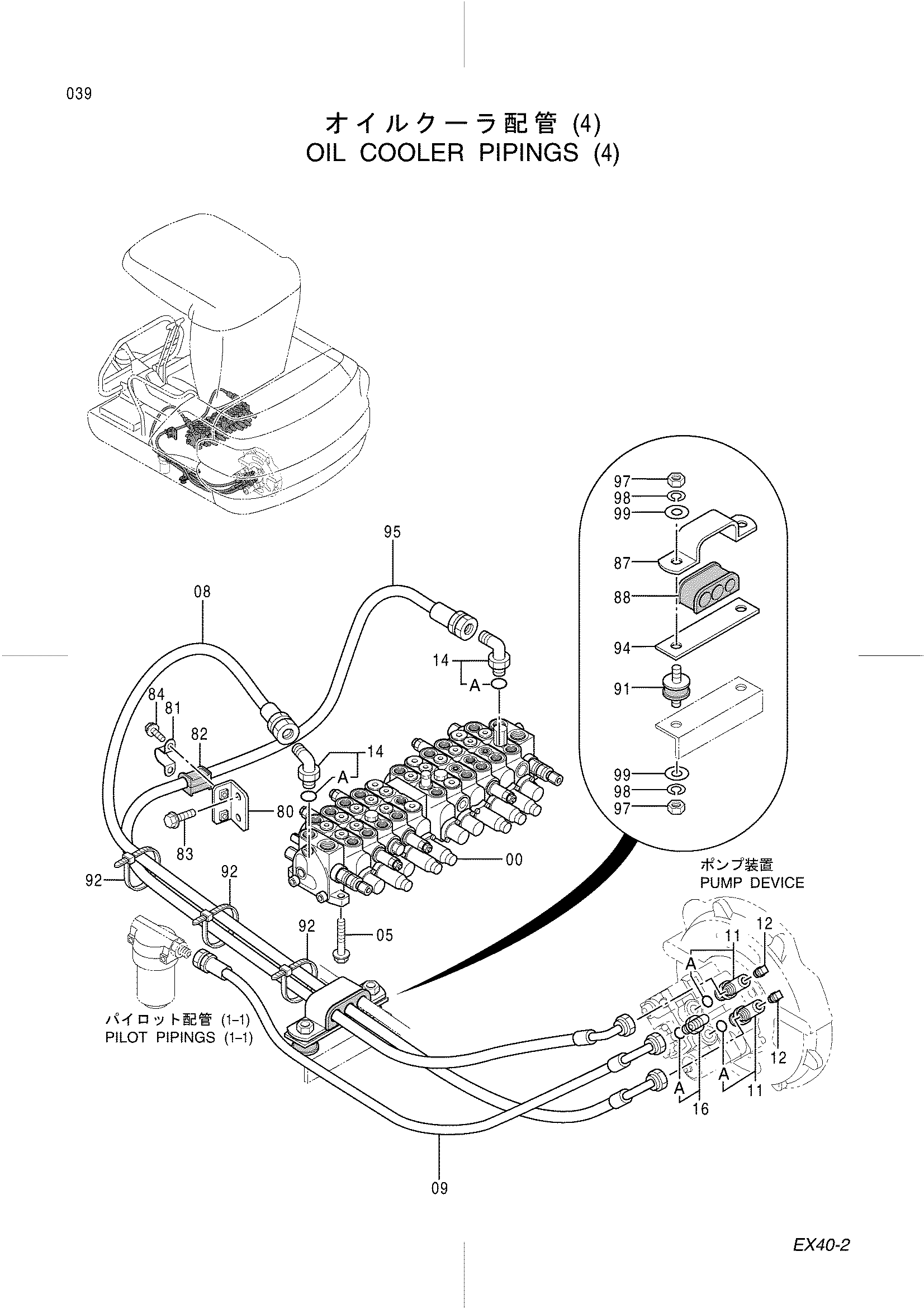

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350433 | Гидрораспределитель | 1 |
| 05 | J041035 | Болт с шайбой | 4 |
| 08 | 4363302 | Шланг (P2) | 1 |
| 09 | 4363303 | Шланг (P3) | 1 |
| 11 | 4278671 | Тройник | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 94-2022 | Пробка | 2 |
| 14 | 4217342 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4277650 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 9746240 | Кронштейн | 1 |
| 81 | 4310463 | Хомут | 1 |
| 82 | 4310464 | Резиновая втулка | 1 |
| 83 | J051030 | Болт с шайбой | 2 |
| 84 | J050820 | Болт с шайбой | 2 |
| 87 | 4323738 | Хомут | 1 |
| 88 | 4310874 | Резиновая втулка | 1 |
| 91 | 4368410 | Резиновая прокладка | 2 |
| 92 | 4055312 | Ленточный зажим | 3 |
| 94 | 4368411 | Пластина | 1 |
| 95 | 4367364 | Шланг (P1) | 1 |
| 97 | J231108 | Гайка | 4 |
| 98 | J252108 | Пружинная шайба | 4 |
| 99 | J253108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
