Пилотный трубопроводы (1-4) — HITACHI EX45-2

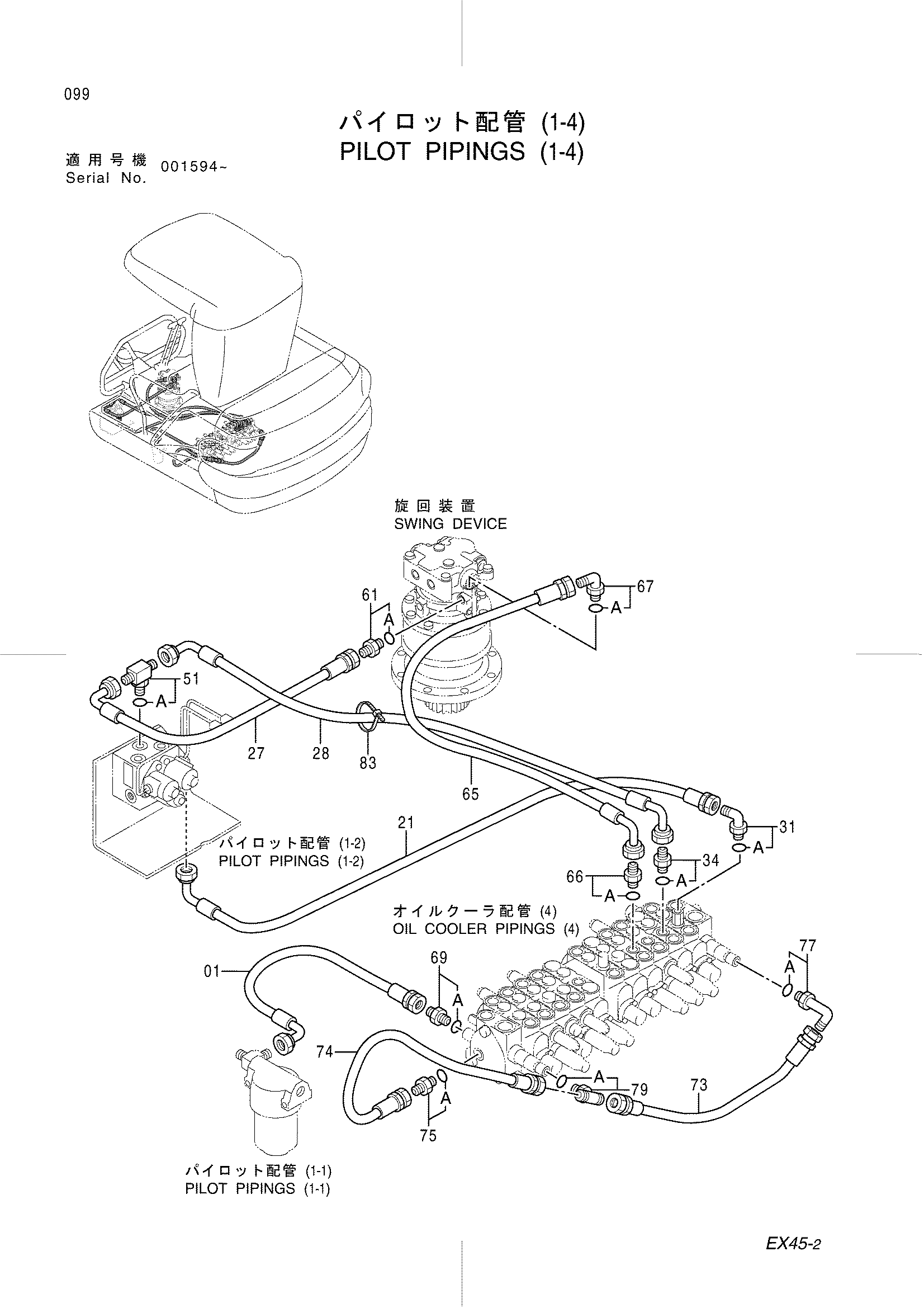

Заводская схема «Пилотный трубопроводы (1-4)» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4395787 | Шланг (S2) | 1 |
| 21 | 4395788 | Шланг (D) | 1 |
| 27 | 4395789 | Шланг (PG) | 1 |
| 28 | 4395804 | Шланг (S) | 1 |
| 31 | 4154670 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4200465 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4203163 | Тройник | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4200465 | Адаптер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4340237 | Пластиковый шланг (SH) | 1 |
| 66 | 4200465 | Адаптер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4154670 | Угловой штуцер | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4200465 | Адаптер | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 73 | 4340771 | Пластиковый шланг | 1 |
| 74 | 4340772 | Пластиковый шланг | 1 |
| 75 | 4200465 | Адаптер | 1 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 77 | 4279119 | Угловой штуцер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4203163 | Тройник | 1 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
