Гидроцилиндр рукояти — HITACHI EX45-2

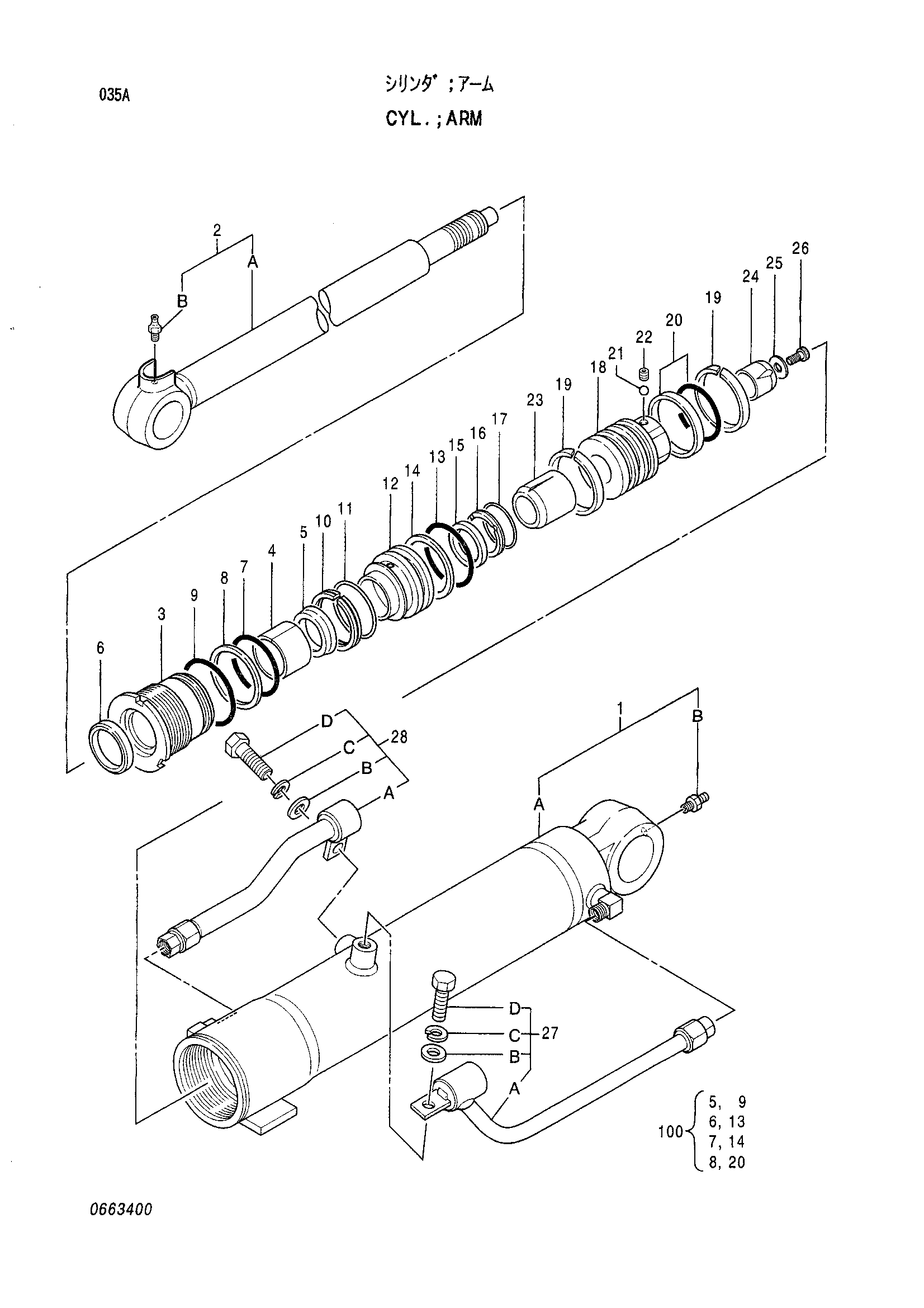

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4350446 | Гидроцилиндр рукояти | 1 | |
| 1 | 4368544 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0429920 | Пресс-маслёнка | 1 |
| 2 | 4368545 | Шток поршня в сборе | 1 |
| 2B | 0429920 | Пресс-маслёнка | 1 |
| 3 | 0495801 | Головка гидроцилиндра | 1 |
| 4 | 0479203 | Втулка | 1 |
| 5 | 0479204 | U-образная манжета | 1 |
| 6 | 0662802 | Грязесъёмное кольцо | 1 |
| 7 | 0478706 | Уплотнительное кольцо | 1 |
| 8 | 0478707 | Опорное кольцо | 1 |
| 9 | 0478708 | Уплотнительное кольцо | 1 |
| 10 | 0478709 | Разъём | 1 |
| 11 | 0478710 | Ограничитель | 1 |
| 12 | 0495802 | Фиксатор | 1 |
| 13 | 0478712 | Уплотнительное кольцо | 1 |
| 14 | 0478707 | Опорное кольцо | 1 |
| 15 | 0495803 | Кольцо амортизатор | 1 |
| 16 | 0495804 | Проставка | 1 |
| 17 | 0495805 | Ограничитель | 1 |
| 18 | 0495806 | Поршень | 1 |
| 19 | 0478717 | Направляющее кольцо | 2 |
| 20 | 0478718 | Кольцо уплотнение в сборе | 1 |
| 21 | 0478719 | Стальной шарик | 1 |
| 22 | 0479214 | Установочный винт | 1 |
| 23 | 0663401 | Амортизирующий подшипник | 1 |
| 24 | 0663402 | Амортизирующий подшипник | 1 |
| 25 | 0479104 | Шайба | 1 |
| 26 | 0479105 | Болт | 1 |
| 27 | 4368547 | Трубка в сборе | 1 |
| 27B | 0479104 | Шайба | 1 |
| 27C | 0662904 | Пружинная шайба | 1 |
| 27D | 0662905 | Болт | 1 |
| 28 | 4368548 | Трубка в сборе | 1 |
| 28B | 0479104 | Шайба | 1 |
| 28C | 0662904 | Пружинная шайба | 1 |
| 28D | 0662905 | Болт | 1 |
| 100 | 4368546 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
