Пилотный трубопроводы (1-2) — HITACHI EX45-2

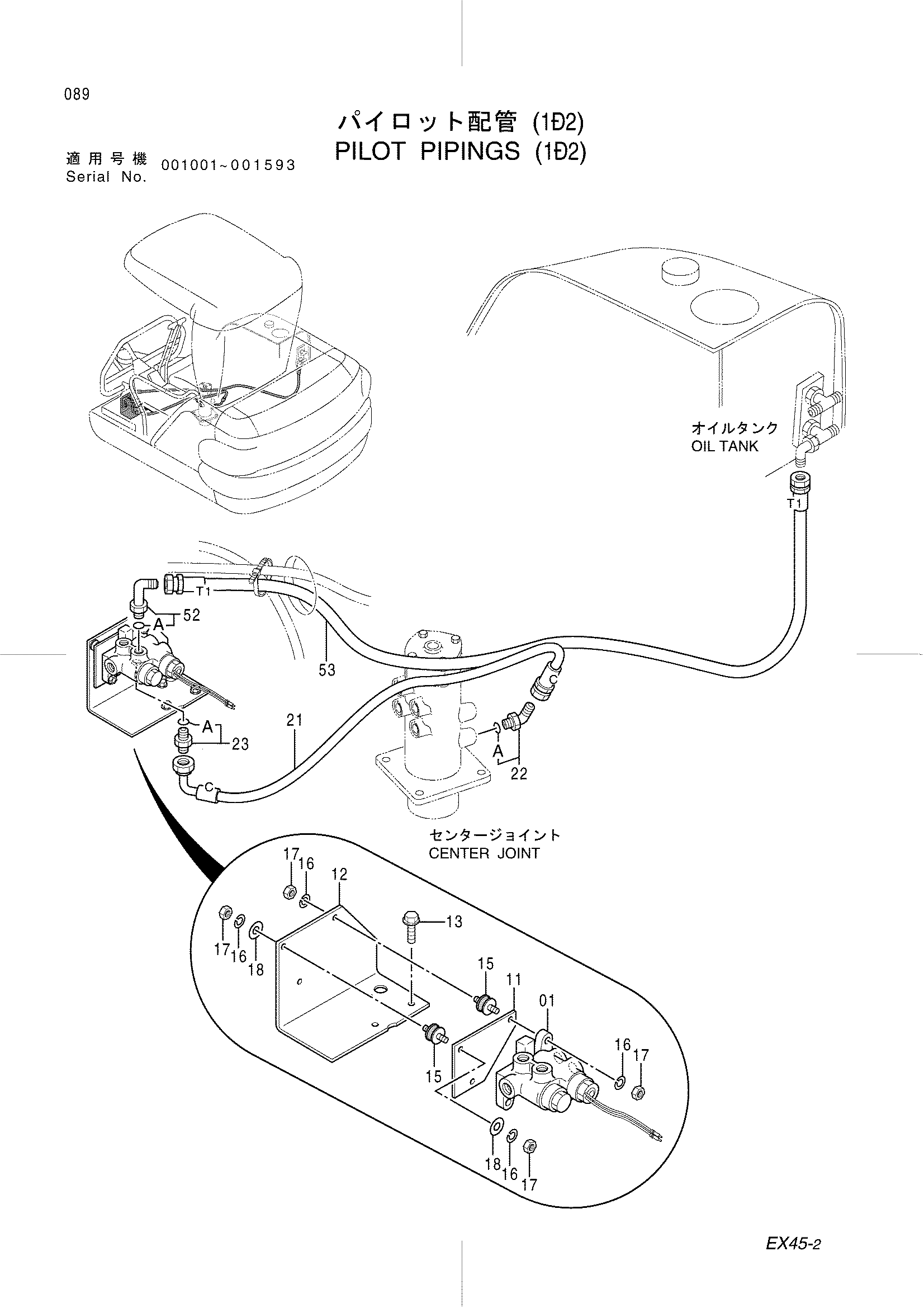

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4272376 | Электромагнитный клапан | 1 |
| 11 | 4300465 | Пластина | 1 |
| 12 | 3052359 | Кронштейн | 1 |
| 13 | J051225 | Болт с шайбой | 3 |
| 15 | 4339324 | Резиновая подушка | 3 |
| 16 | J252108 | Пружинная шайба | 6 |
| 17 | J231108 | Гайка | 6 |
| 18 | J253108 | Плоская шайба | 2 |
| 21 | 4363274 | Пластиковый шланг (C) | 1 |
| 22 | 4277653 | Угловой штуцер | 1 |
| 22A | R26448R | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4277650 | Угловой штуцер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4367013 | Шланг (T1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
