Пилотный трубопроводы (2-2) <х-тйпе> — HITACHI EX45-2

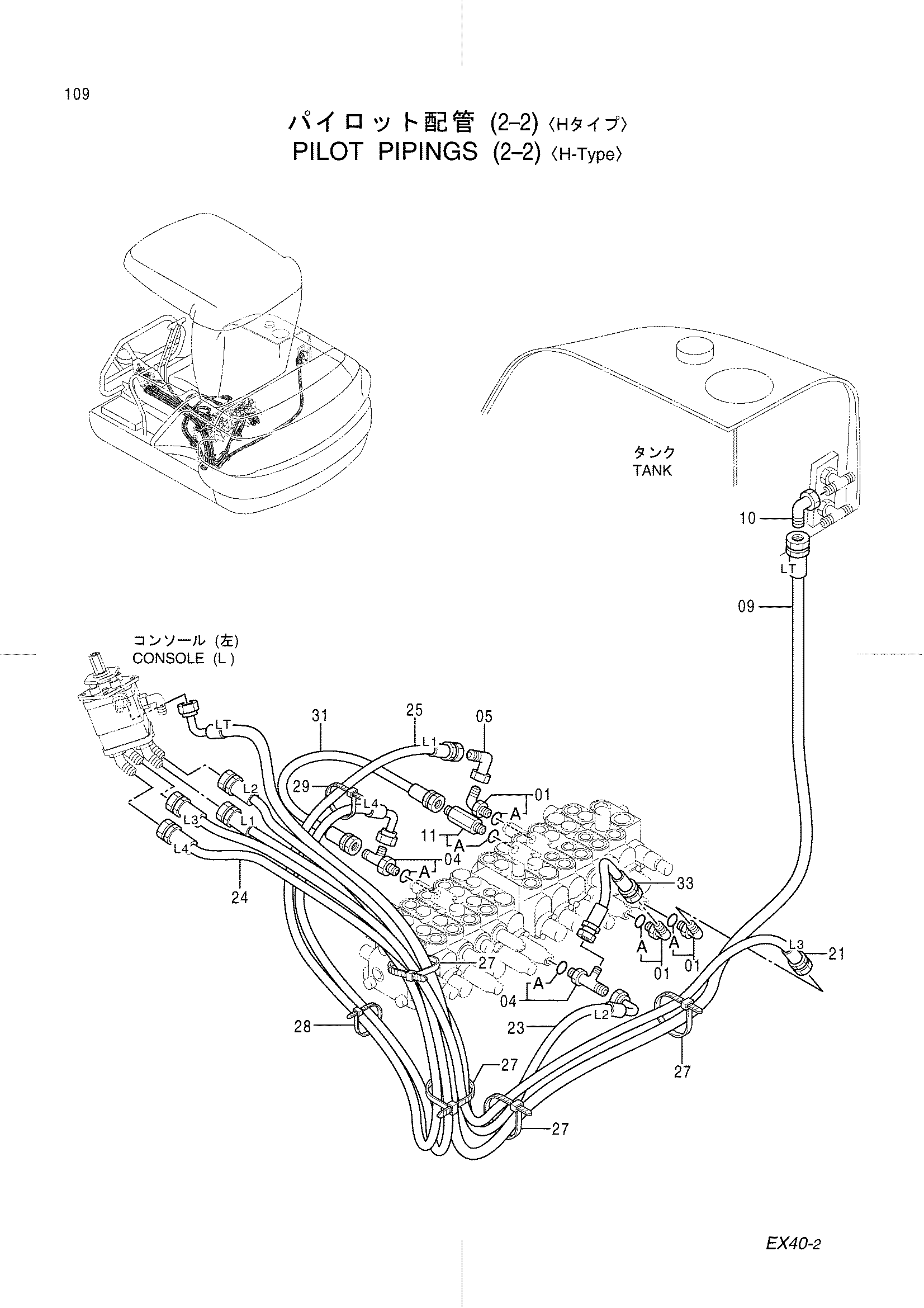

Заводская схема «Пилотный трубопроводы (2-2) <х-тйпе>» для HITACHI EX45-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4222018 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4346096 | Унион S | 1 |
| 09 | 4363288 | Шланг (LT) | 1 |
| 10 | 4239976 | Унион S | 1 |
| 11 | 4270517 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4364976 | Пластиковый шланг (L3) | 1 |
| 23 | 4368600 | Пластиковый шланг (L2) | 1 |
| 24 | 4364979 | Пластиковый шланг (L4) | 1 |
| 25 | 4364978 | Пластиковый шланг (L1) | 1 |
| 27 | 4323613 | Ленточный зажим | 4 |
| 28 | 4289708 | Зажим | 1 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 31 | 4364973 | Пластиковый шланг | 1 |
| 33 | 4363298 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
