Гидроцилиндр. поворот — HITACHI EX45

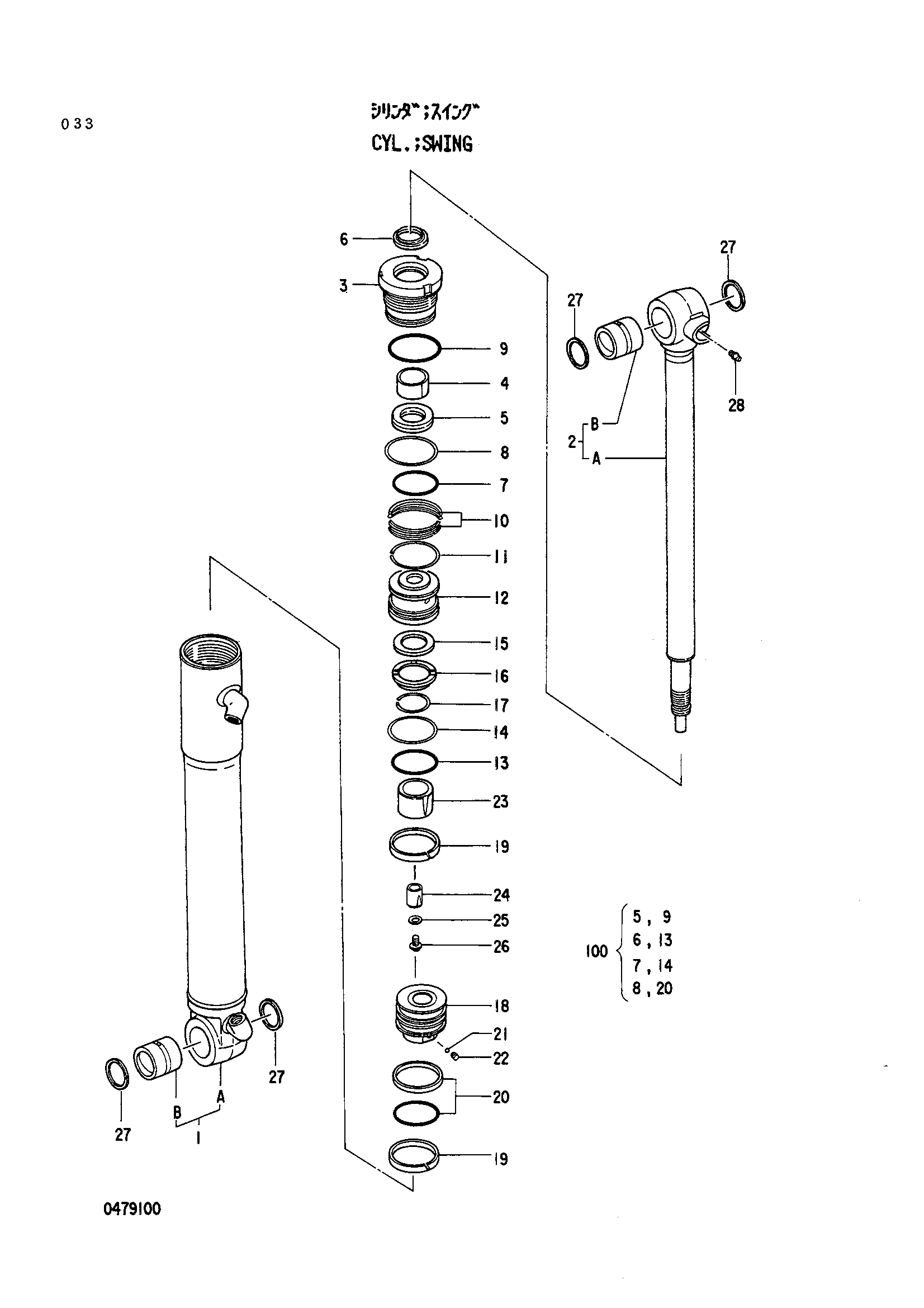

Заводская схема «Гидроцилиндр. поворот» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4297030 | Гидроцилиндр. поворот | 1 | |
| 1 | 4305847 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0479101 | Втулка пальца | 1 |
| 2 | 4305856 | Шток поршня в сборе | 1 |
| 2B | 0479101 | Втулка пальца | 1 |
| 3 | 0478902 | Головка гидроцилиндра | 1 |
| 4 | 0478703 | Втулка | 1 |
| 5 | 0478704 | U-образная манжета | 1 |
| 6 | 0478705 | Грязесъёмное кольцо | 1 |
| 7 | 0478712 | Уплотнительное кольцо | 1 |
| 8 | 0478903 | Опорное кольцо | 1 |
| 9 | 0478706 | Уплотнительное кольцо | 1 |
| 10 | 0478904 | Разъём | 1 |
| 11 | 0478905 | Ограничитель | 1 |
| 12 | 0478906 | Фиксатор | 1 |
| 13 | 0478907 | Уплотнительное кольцо | 1 |
| 14 | 0478903 | Опорное кольцо | 1 |
| 15 | 0478713 | Кольцо амортизатор | 1 |
| 16 | 0478714 | Проставка | 1 |
| 17 | 0478715 | Ограничитель | 1 |
| 18 | 0478908 | Поршень | 1 |
| 19 | 0478909 | Направляющее кольцо | 2 |
| 20 | 0478910 | Кольцо уплотнение в сборе | 1 |
| 21 | 0478719 | Стальной шарик | 1 |
| 22 | 0478720 | Установочный винт | 1 |
| 23 | 0479102 | Амортизирующий подшипник | 1 |
| 24 | 0479103 | Амортизирующий подшипник | 1 |
| 25 | 0479104 | Шайба | 1 |
| 26 | 0479105 | Болт | 1 |
| 27 | 0478722 | Пылезащитное уплотнение | 4 |
| 28 | 0429920 | Пресс-маслёнка | 1 |
| 100 | 4305865 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
