Масляный радиатор трубопроводы (5) — HITACHI EX45

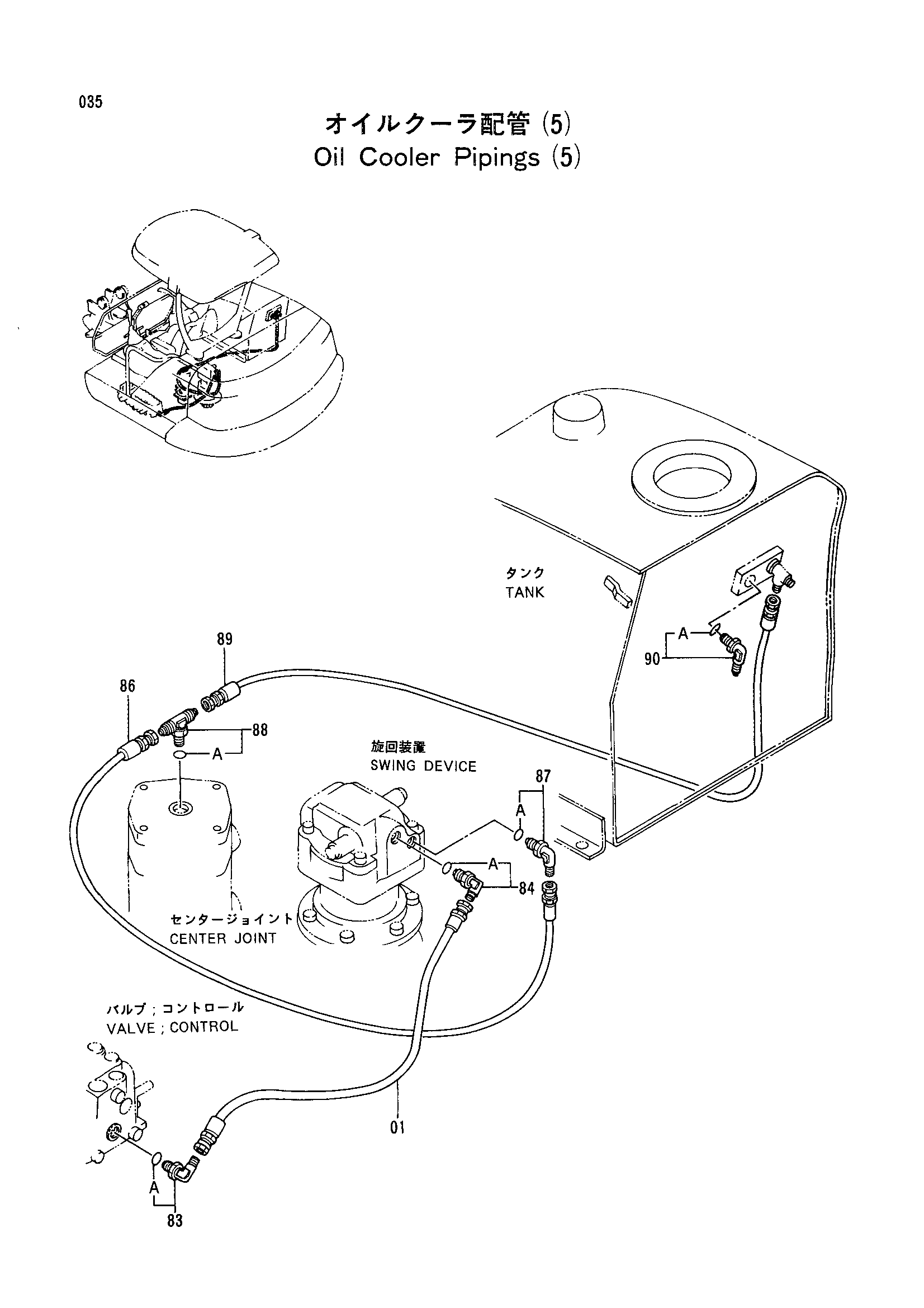

Заводская схема «Масляный радиатор трубопроводы (5)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4301882 | Шланг | 1 |
| 83 | 4200471 | Угловой штуцер | 1 |
| 83A | 4506418 | Уплотнительное кольцо | 1 |
| 84 | 4200471 | Угловой штуцер | 1 |
| 84A | 4506418 | Уплотнительное кольцо | 1 |
| 86 | 4301881 | Шланг | 1 |
| 87 | 4154671 | Угловой штуцер | 1 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 88 | 4278875 | Тройник | 1 |
| 88A | R26448R | Уплотнительное кольцо | 1 |
| 89 | 4299141 | Шланг | 1 |
| 90 | 4200471 | Угловой штуцер | 1 |
| 90A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
