Гидромотор (1/2) — HITACHI EX45

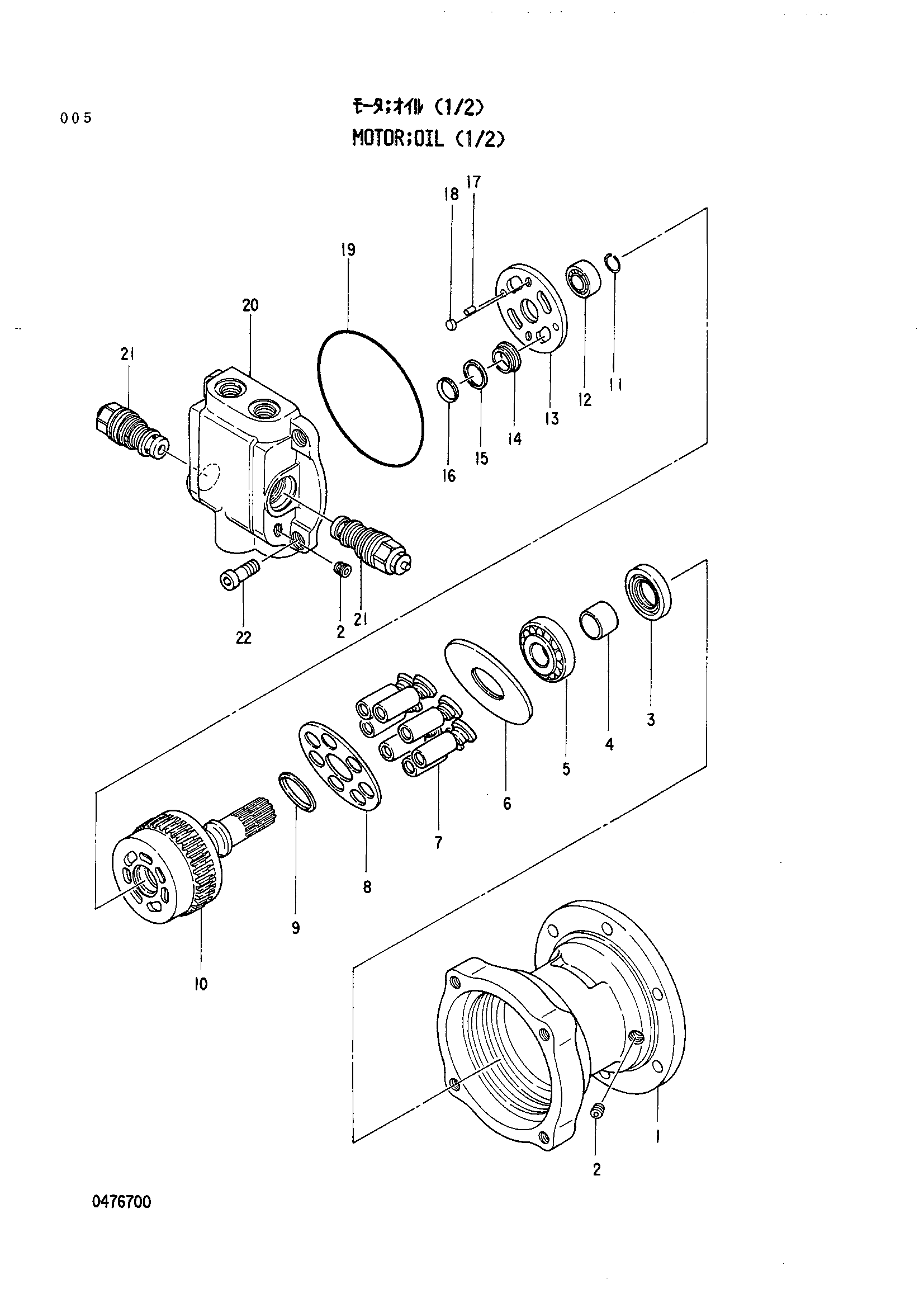

Заводская схема «Гидромотор (1/2)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4269359 | Гидромотор (1/2) | 1 | |
| 1 | 0476701 | Корпус | 1 |
| 2 | 0101229 | Пробка | 3 |
| 3 | 0476702 | Масляное уплотнение | 1 |
| 4 | 0476703 | Внутреннее кольцо подшипника | 1 |
| 5 | 0476704 | Роликовый подшипник | 1 |
| 6 | 0476705 | Пластина | 1 |
| 7 | 0476706 | Поршень | 7 |
| 8 | 0476707 | Пластина | 1 |
| 9 | 0476708 | Пружина флусх | 1 |
| 10 | 0476709 | Гидроцилиндр | 1 |
| 11 | 0476710 | Стопорное кольцо | 1 |
| 12 | 0476711 | Игольчатый подшипник | 1 |
| 13 | 0476712 | Пластина | 1 |
| 14 | 0476713 | Втулка | 4 |
| 15 | 0476714 | Опорное кольцо | 4 |
| 16 | 0476715 | Пружина флусх | 4 |
| 17 | 0476716 | Палец | 2 |
| 18 | 0476717 | Поршень | 2 |
| 19 | 0476718 | Уплотнительное кольцо | 1 |
| 20 | 0476719 | Крышка | 1 |
| 21 | 0476720 | Предохранительный клапан | 2 |
| 22 | 0148213 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
