Передний трубопроводы — HITACHI EX45

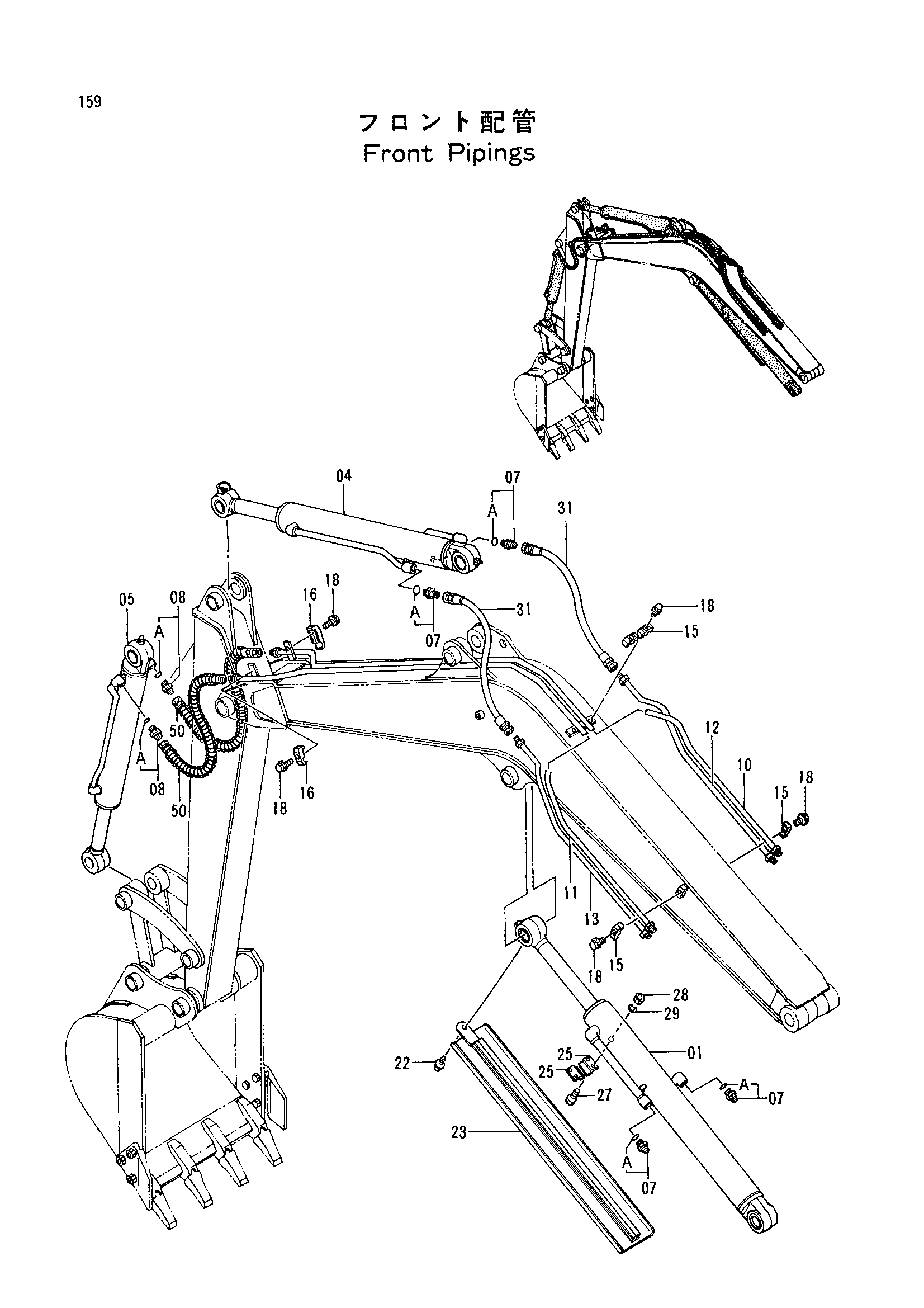

Заводская схема «Передний трубопроводы» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4315663 | Гидроцилиндр стрелы | 1 |
| 04 | 4315664 | Гидроцилиндр рукояти | 1 |
| 05 | 4315665 | Гидроцилиндр ковша | 1 |
| 07 | 4210361 | Адаптер | 4 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8054396 | Трубка | 1 |
| 11 | 8054395 | Трубка | 1 |
| 12 | 8052970 | Трубка | 1 |
| 13 | 8052971 | Трубка | 1 |
| 15 | 4291438 | Хомут трубки | 4 |
| 16 | 4138227 | Хомут трубки | 2 |
| 18 | J020835 | Болт с шайбой | 6 |
| 22 | J021225 | Болт с шайбой | 1 |
| 23 | 8057785 | Крышка | 1 |
| 25 | 4275521 | Пластина | 2 |
| 27 | J900820 | Болт | 4 |
| 28 | M500807 | Гайка | 4 |
| 29 | A590908 | Пружинная шайба | 4 |
| 31 | 4305261 | Шланг | 2 |
| 50 | 4300849 | Шланг (STD. рукоять) | 2 |
| 50 | 4301032 | Шланг (удлинённый рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
