Рычаг блокировка (правый) — HITACHI EX45

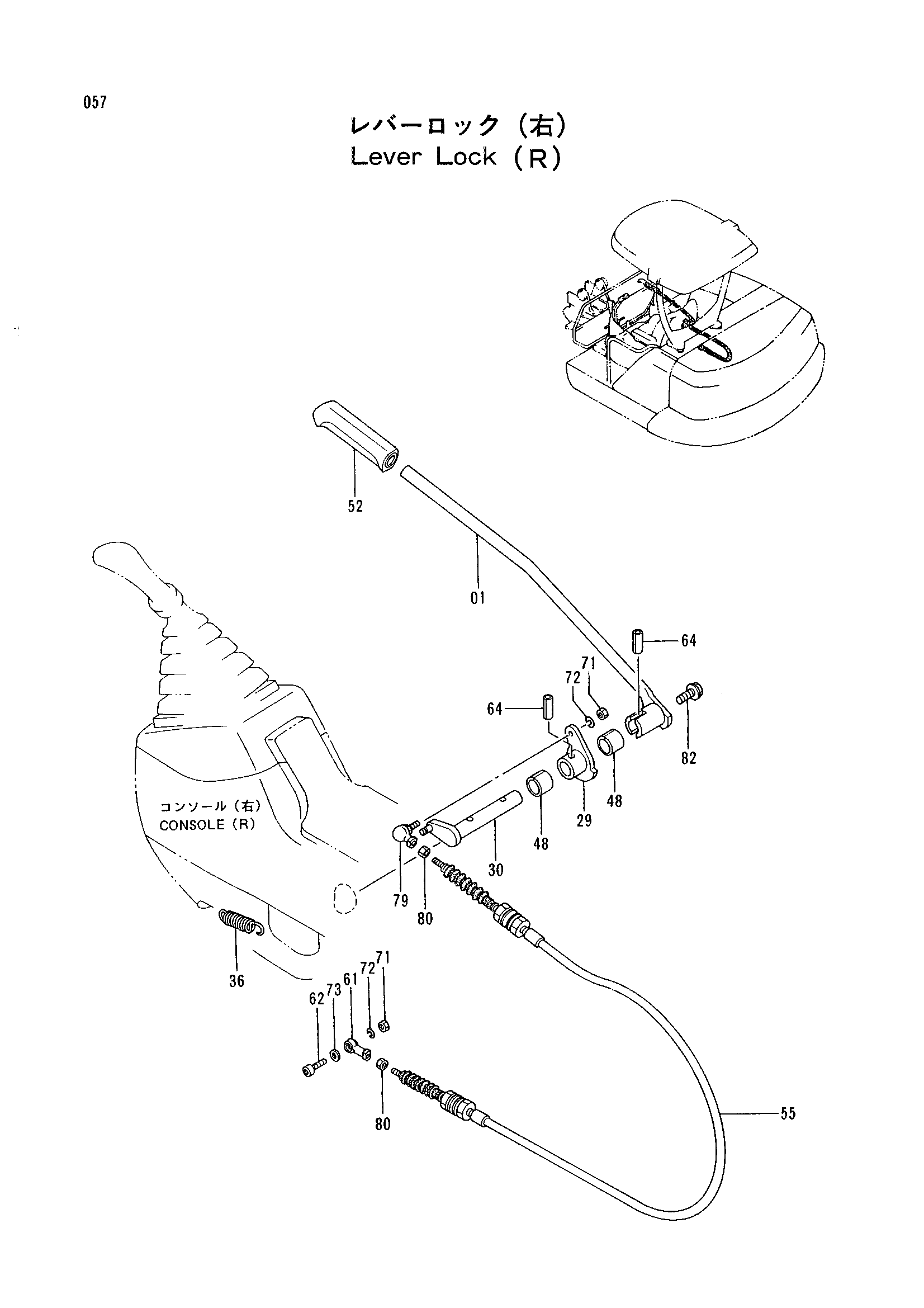

Заводская схема «Рычаг блокировка (правый)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7025252 | Рычаг блокировка | 1 |
| 29 | 8051419 | Кулачок | 1 |
| 30 | 8052451 | Вал | 1 |
| 36 | 4287789 | Пружина рычаг | 1 |
| 48 | 4280298 | Втулка | 2 |
| 52 | 3051611 | Рукоятка | 1 |
| 55 | 4279596 | Трос управления | 1 |
| 61 | 4286584 | Концевой шток | 1 |
| 62 | M340625 | Болт с внутренним шестигранником | 1 |
| 64 | 4027427 | Пружинный штифт | 2 |
| 71 | M500605 | Гайка | 2 |
| 72 | A590906 | Пружинная шайба | 2 |
| 73 | A590106 | Плоская шайба | 1 |
| 79 | 4287791 | Шарнир | 1 |
| 80 | M500504 | Гайка | 2 |
| 82 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
