STD. рукоять 1.43M — HITACHI EX45

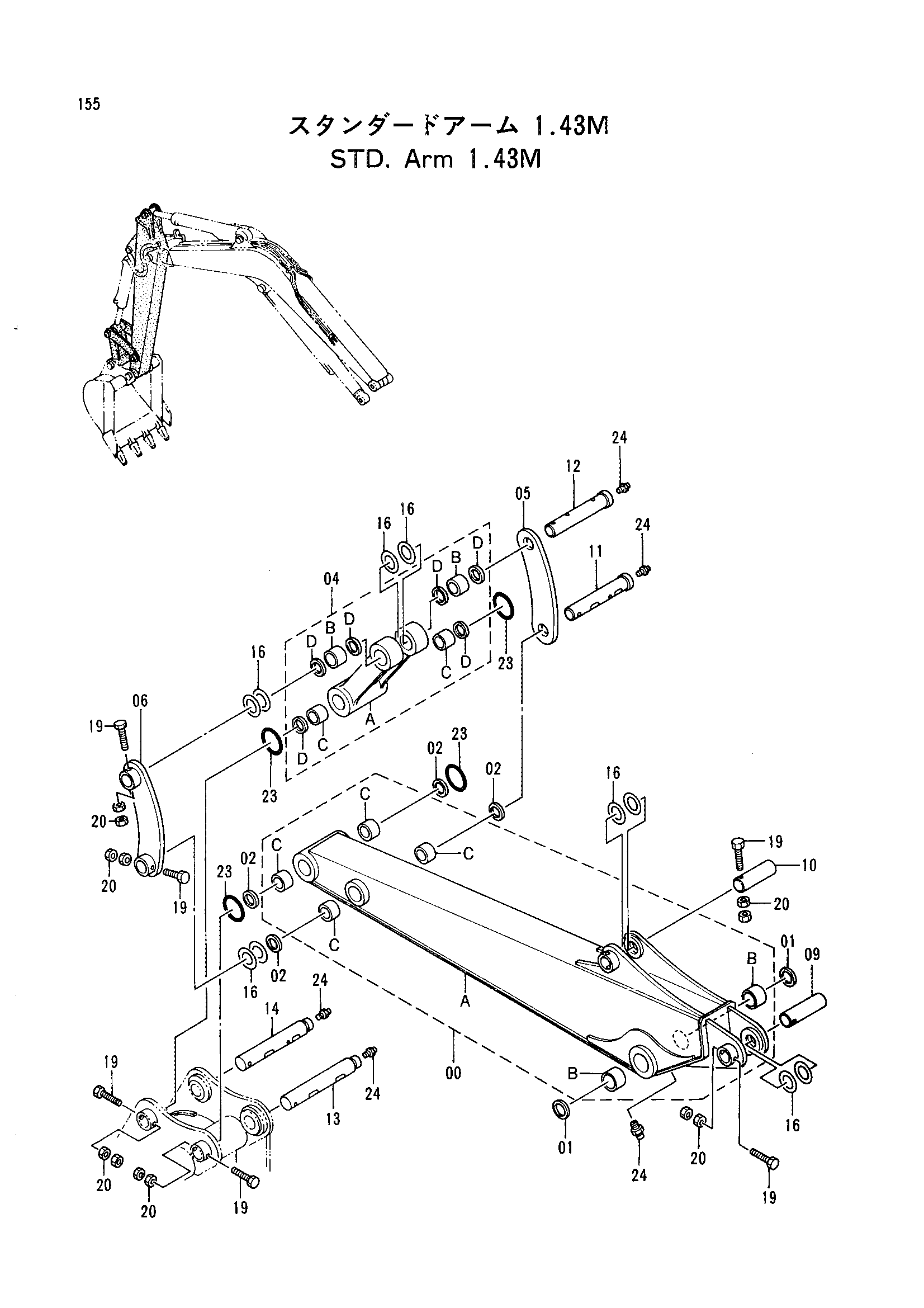

Заводская схема «STD. рукоять 1.43M» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8057083 | Рукоять в сборе | 1 |
| 00A | 6013550 | Рукоять | 1 |
| 00B | 4291274 | Втулка | 2 |
| 00C | 4275534 | Втулка | 4 |
| 01 | 4246939 | Пылезащитное уплотнение | 2 |
| 02 | 4279531 | Пылезащитное уплотнение | 4 |
| 04 | 8052966 | Тяга в сборе | 1 |
| 04A | 3059588 | Тяга | 1 |
| 04B | 4292854 | Втулка | 2 |
| 04C | 4275534 | Втулка | 2 |
| 04D | 4279531 | Пылезащитное уплотнение | 6 |
| 05 | 4291275 | Тяга | 1 |
| 06 | 8052967 | Тяга | 1 |
| 09 | 4291270 | Палец | 1 |
| 10 | 4291269 | Палец | 1 |
| 11 | 3059593 | Палец | 1 |
| 12 | 3059594 | Палец | 1 |
| 13 | 3059595 | Палец | 1 |
| 14 | 3059596 | Палец | 1 |
| 16 | 4291272 | Регулировочная шайба 0.8 | 18 |
| 19 | 4277602 | Болт | 6 |
| 20 | J950010 | Гайка | 12 |
| 23 | 4291436 | Уплотнительное кольцо | 4 |
| 24 | J75481 | Пресс-маслёнка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
