Стрела — HITACHI EX45

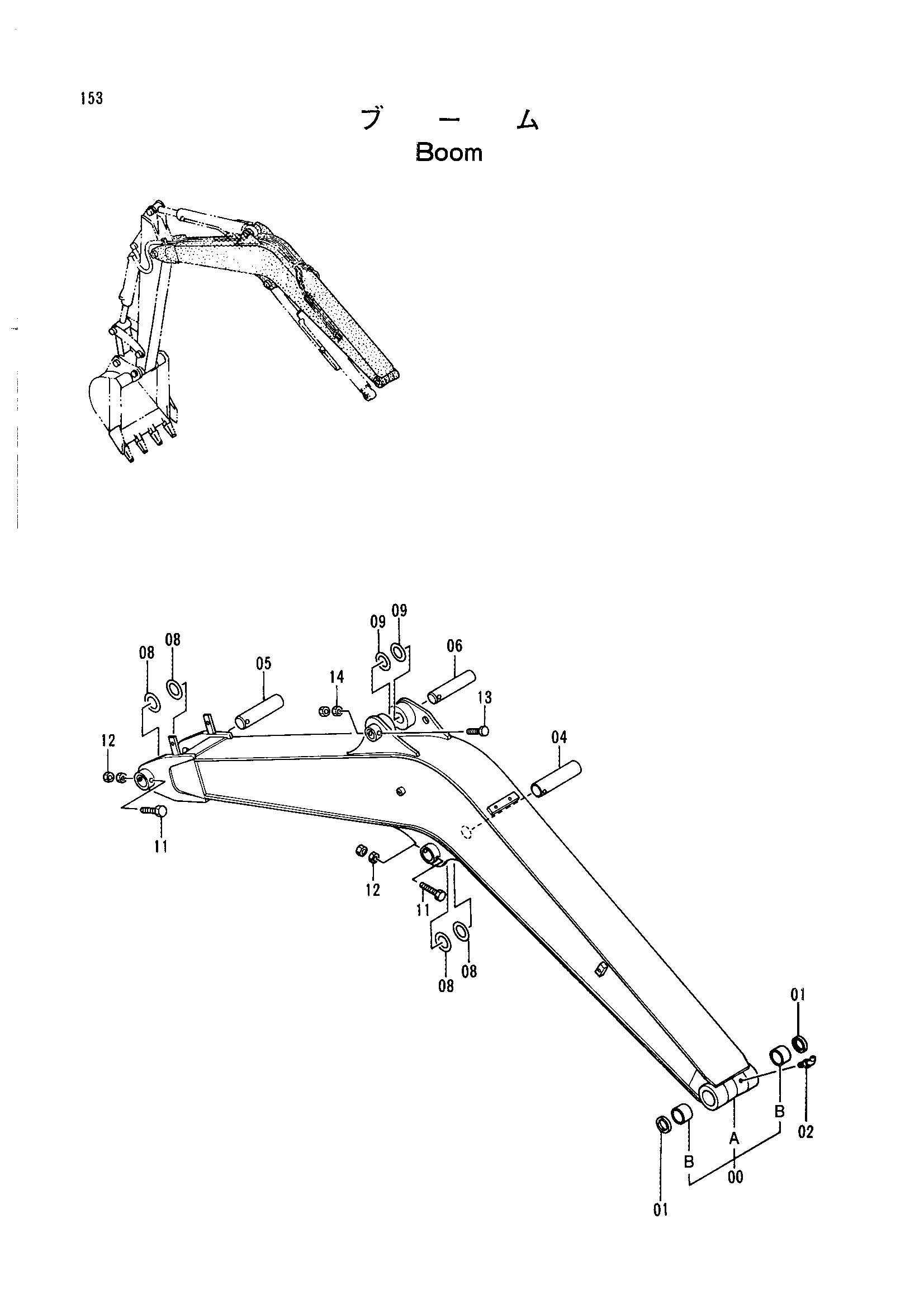

Заводская схема «Стрела» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054382 | Стрела в сборе | 1 |
| 00A | 5003666 | Стрела | 1 |
| 00B | 4311845 | Втулка | 2 |
| 01 | 4246939 | Пылезащитное уплотнение | 2 |
| 02 | J75581 | Пресс-маслёнка | 1 |
| 04 | 3059590 | Палец | 1 |
| 05 | 3059591 | Палец | 1 |
| 06 | 3059592 | Палец | 1 |
| 08 | 4291273 | Регулировочная шайба 0.8 | 4 |
| 09 | 4291272 | Регулировочная шайба 0.8 | 2 |
| 11 | J901290 | Болт | 2 |
| 12 | J950012 | Гайка | 4 |
| 13 | 4277602 | Болт | 1 |
| 14 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
