Основной трубопроводы (1) — HITACHI EX45

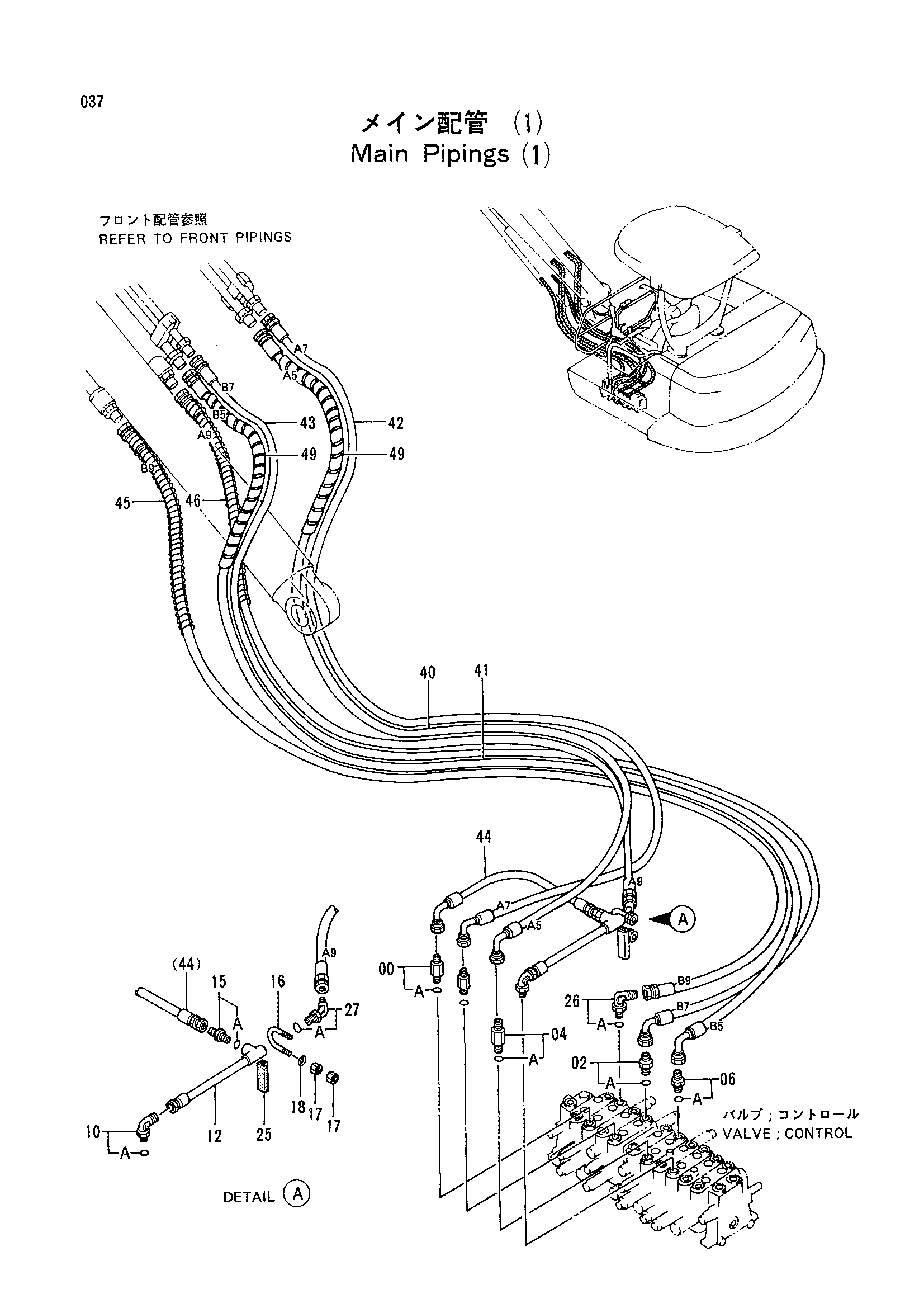

Заводская схема «Основной трубопроводы (1)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276967 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4200469 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4276940 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4277651 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 9738297 | Трубка | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4291447 | U-образный болт | 1 |
| 17 | M500807 | Гайка | 4 |
| 18 | A590108 | Плоская шайба | 2 |
| 25 | 4288797 | Амортизатор | 1 |
| 26 | 4154672 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4200326 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4301426 | Шланг (A5) | 1 |
| 41 | 4301427 | Шланг (B5) | 1 |
| 42 | 4301428 | Шланг (A7) | 1 |
| 43 | 4301429 | Шланг (B7) | 1 |
| 44 | 4301430 | Шланг | 1 |
| 45 | 4314674 | Шланг (B9)(с защита) | 1 |
| 46 | 4314675 | Шланг (A9)(с защита) | 1 |
| 49 | 4320661 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
