Пилотный трубопроводы (1-2) — HITACHI EX45

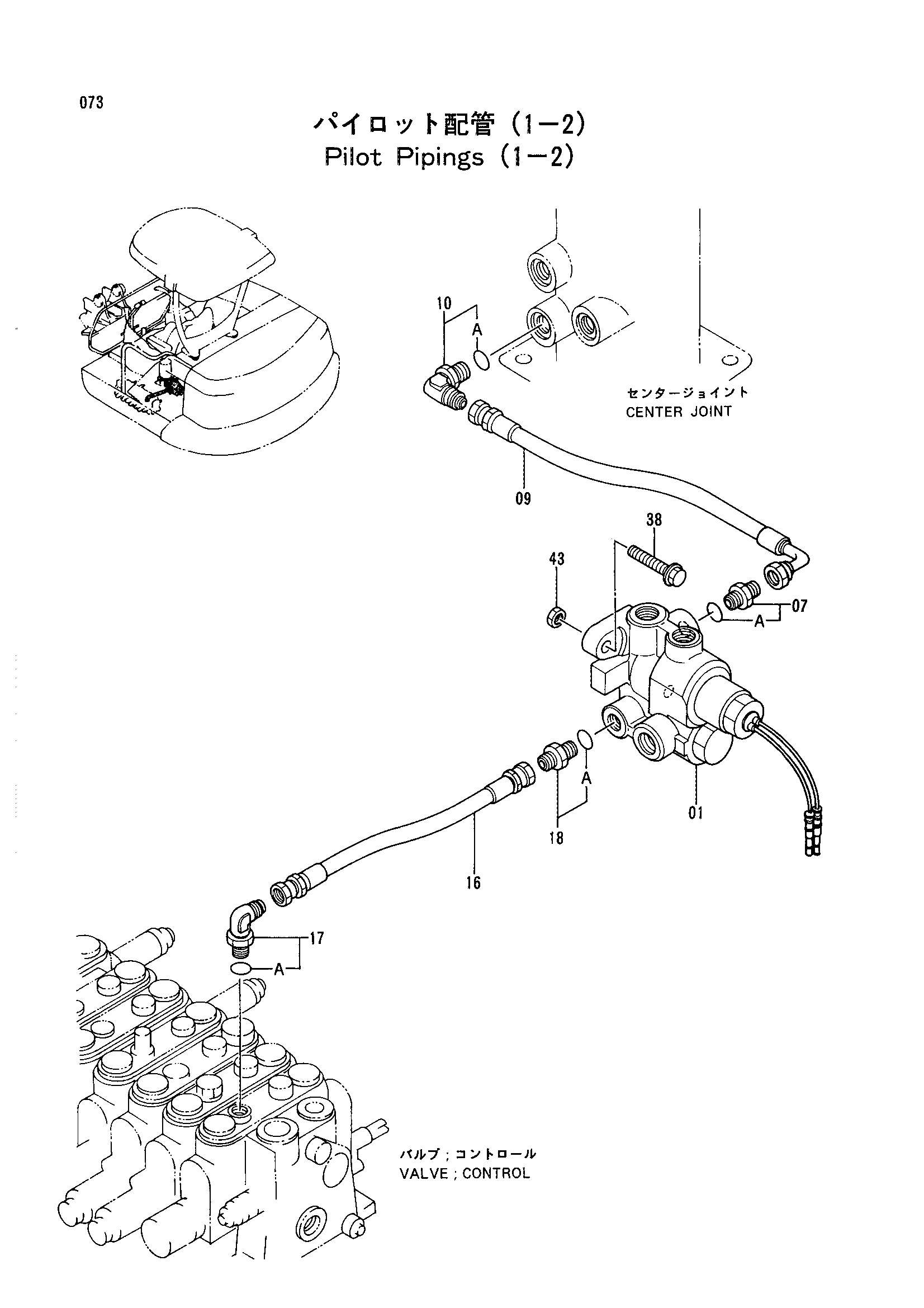

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4272376 | Электромагнитный клапан | 1 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4301434 | Шланг | 1 |
| 10 | 4277653 | Угловой штуцер | 1 |
| 10A | R26448R | Уплотнительное кольцо | 1 |
| 16 | 4301435 | Шланг | 1 |
| 17 | 4154670 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 38 | J011030 | Болт с шайбой | 2 |
| 43 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
