Масляный радиатор трубопроводы (4) — HITACHI EX45

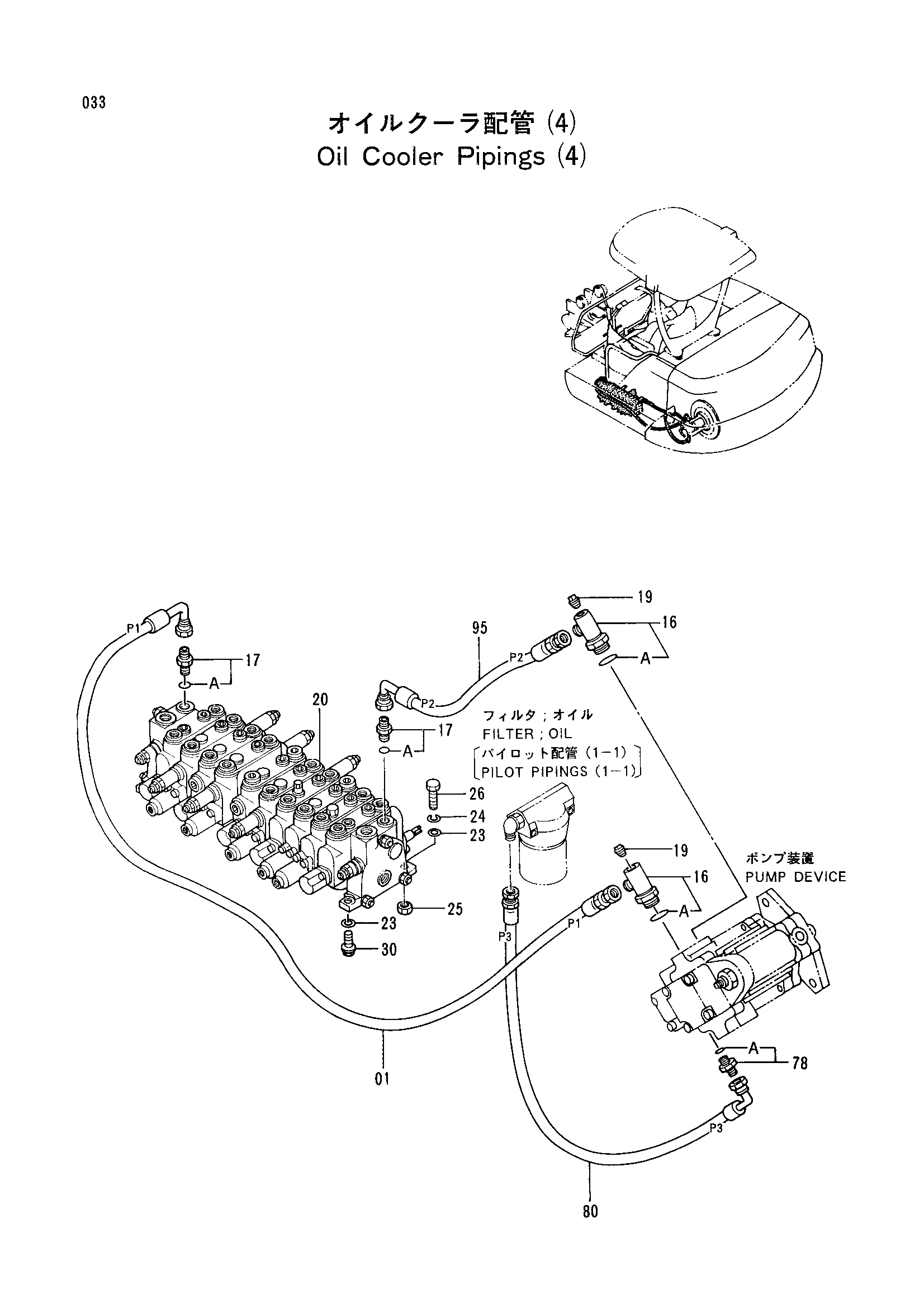

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4316027 | Шланг (P1) | 1 |
| 16 | 4278671 | Тройник | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4210361 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 94-2022 | Пробка | 2 |
| 20 | 4287312 | Гидрораспределитель | 1 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | J950010 | Гайка | 2 |
| 26 | J901035 | Болт | 2 |
| 30 | J011030 | Болт с шайбой | 2 |
| 78 | 4200466 | Адаптер | 1 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4301414 | Шланг (P3) | 1 |
| 95 | 4312099 | Шланг (P2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
