Масляный радиатор трубопроводы (2) — HITACHI EX45

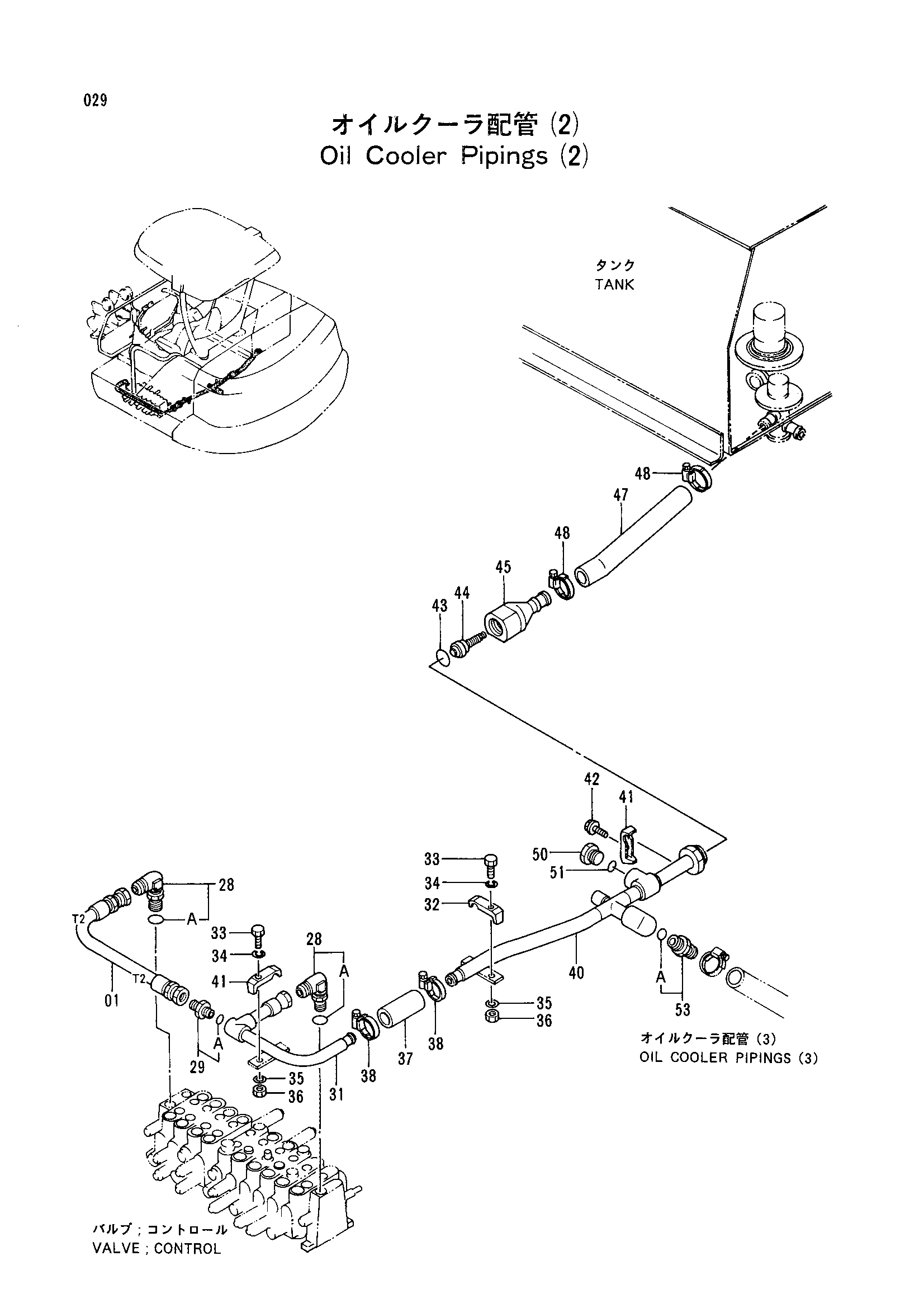

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4316026 | Шланг (T2) | 1 |
| 28 | 4156435 | Угловой штуцер | 2 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4182735 | Адаптер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 8052937 | Обратная трубка | 1 |
| 32 | 4053595 | Хомут трубки | 1 |
| 33 | J901265 | Болт | 2 |
| 34 | A590912 | Пружинная шайба | 2 |
| 35 | A590112 | Плоская шайба | 2 |
| 36 | J950012 | Гайка | 2 |
| 37 | 4120247 | Резиновый шланг | 1 |
| 38 | 4505243 | Хомут шланга | 2 |
| 40 | 7025436 | Обратная трубка | 1 |
| 41 | 4053595 | Хомут трубки | 2 |
| 42 | J011260 | Болт с шайбой | 1 |
| 43 | 962191 | Уплотнительное кольцо | 1 |
| 44 | 4255212 | Клапан | 1 |
| 45 | 8051473 | Корпус клапан | 1 |
| 47 | 4120250 | Резиновый шланг | 1 |
| 48 | 4505243 | Хомут шланга | 2 |
| 50 | 4211432 | Пробка | 1 |
| 51 | 955656 | Уплотнительное кольцо | 1 |
| 53 | 4276935 | Адаптер | 1 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
