Основной трубопроводы (3) — HITACHI EX45

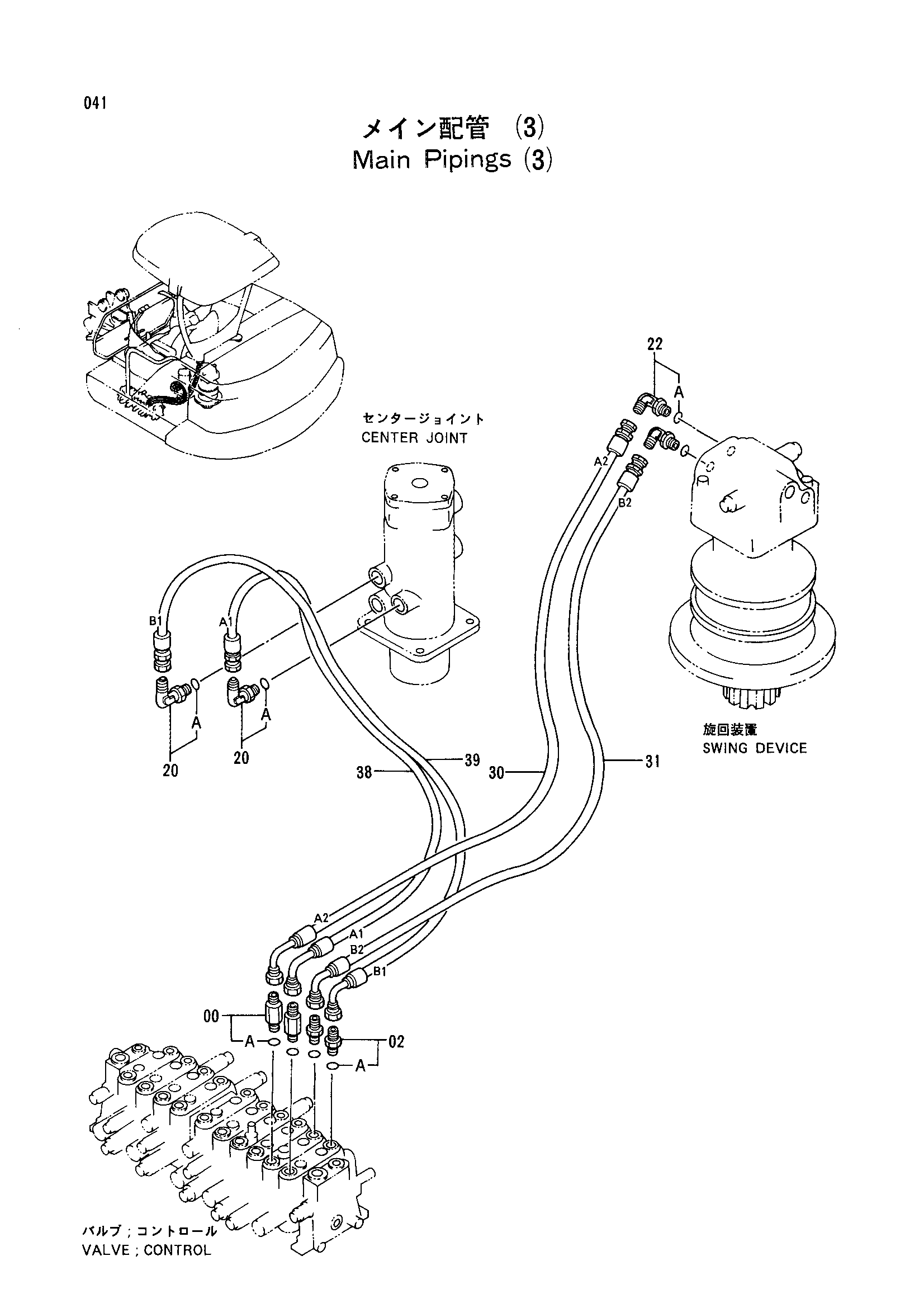

Заводская схема «Основной трубопроводы (3)» для HITACHI EX45. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276967 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4200469 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4277654 | Угловой штуцер | 2 |
| 20A | R26448R | Уплотнительное кольцо | 1 |
| 22 | 4200471 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4290333 | Шланг (A2) | 1 |
| 31 | 4301417 | Шланг (B2) | 1 |
| 38 | 4301424 | Шланг (A1) | 1 |
| 39 | 4301425 | Шланг (B1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX45 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
